ADI亚德诺 LTC3787 产品介绍

2026-03-09 0次

特性

2相操作可降低所需的输入和输出电容以及电源引起的噪声
同步工作，以实现更高效率并减少散热
宽V_IN范围：4.5V至38V（绝对最大值：40V），启动后工作电压低至2.5V
输出电压可高达60V
±1% 1.200V基准电压
R_SENSE或电感DCR电流检测
用于同步MOSFET的100%占空比能力

低静态电流：135μA
可锁相频率（75kHz至850kHz）
可编程固定频率（50kHz至900kHz）
电源良好输出电压监控器
低关断电流，I_Q < 8μA
内部LDO采用VBIAS或EXTV_CC为栅极驱动器供电

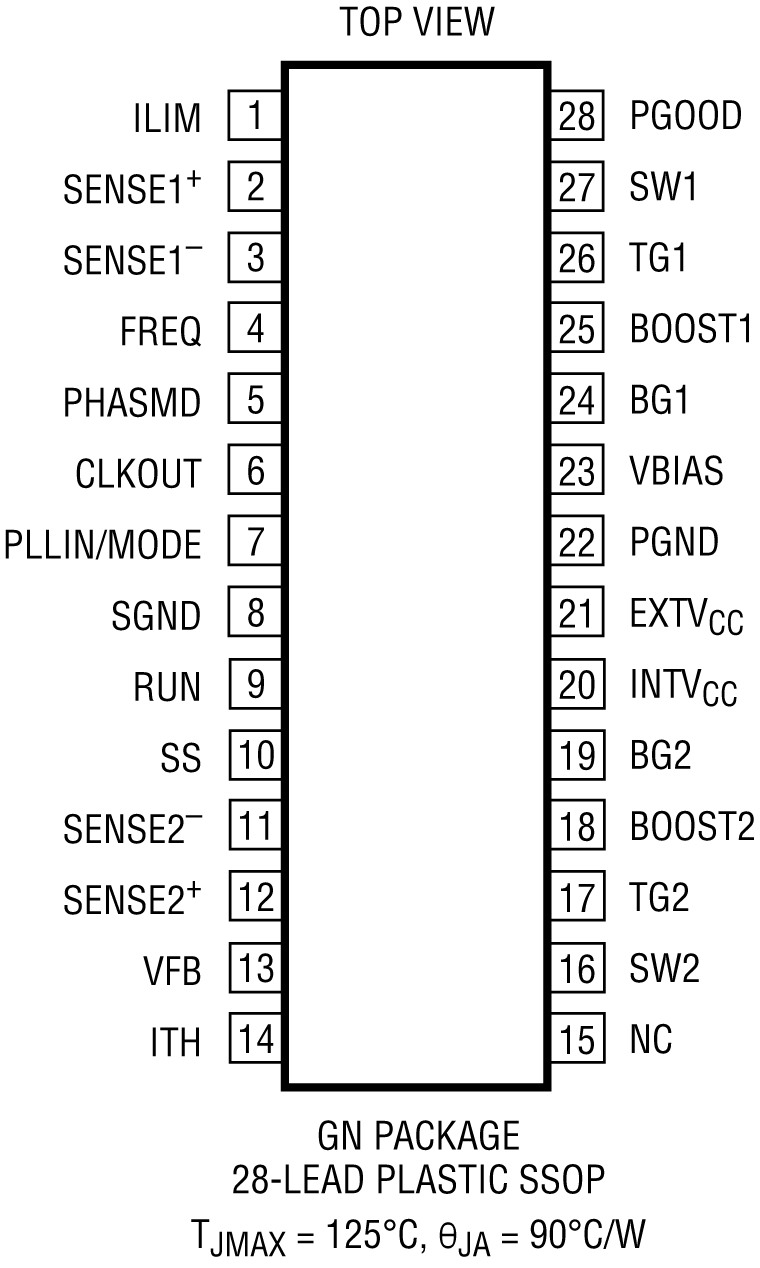

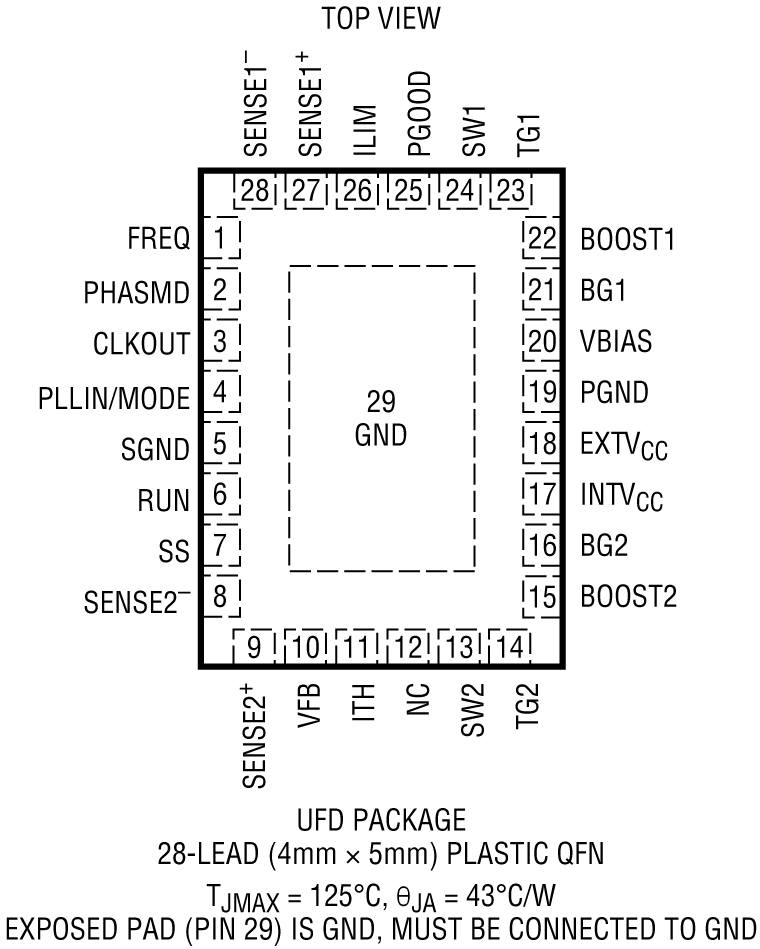

散热增强薄型28引脚4mm × 5mm QFN封装以及窄体SSOP封装
通过AEC-Q100汽车应用认证

产品详情和应用

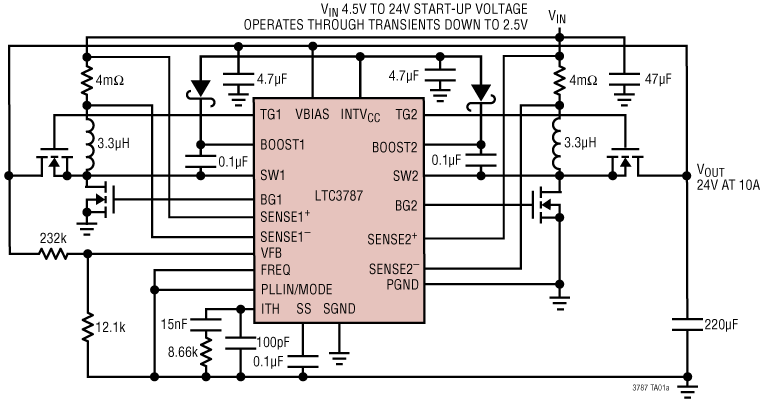

LTC3787是一款高性能PolyPhase^®单路输出同步升压转换器控制器，可异相驱动两个N通道功率MOSFET级。多相工作降低了输入和输出电容要求，并允许使用比单相等效产品更小的电感。同步整流可提高效率、降低功耗并缓解热需求，从而实现高功率升压应用。

4.5V至38V的输入电源范围涵盖各种系统架构和电池化学应用。当偏离升压转换器的输出或另一辅助电源时，LTC3787可在启动后以低至2.5V的输入电源电压工作。工作频率可在50kHz至900kHz范围内设置或利用内部PLL与外部时钟同步。多相操作允许将LTC3787配置为2相、3相、4相、6相和12相操作。

SS引脚在启动期间会降低输出电压。PLLIN/MODE引脚在轻负载下可选择突发工作模式（Burst Mode^®）、跳脉冲模式或强制连续模式。

应用

工业
汽车
医疗
军用
