特性

• 高效率双通道降压输出：效率高达 96%
• 每个通道 600mA 的输出电流 (在 V_IN = 3V)
• 操作期间的静态电流仅为 35µA (两个通道)
• 2.25MHz 恒定频率操作
• 2.5V 至 5.5V 输入电压范围
• 低压差操作：100% 占空比
• 无需肖特基二极管
• 针对全陶瓷电容器进行了内部补偿
• 每个通道具有独立内部软启动电路
• 可提供固定输出版本
• 电流模式操作用于实现卓越的电压和负载瞬态响应
• 0.6V 基准可提供低输出电压
• 用户可选的突发模式 (Burst Mode^®) 操作
• 短路保护
• 超低停机电流：I_Q < 1µA

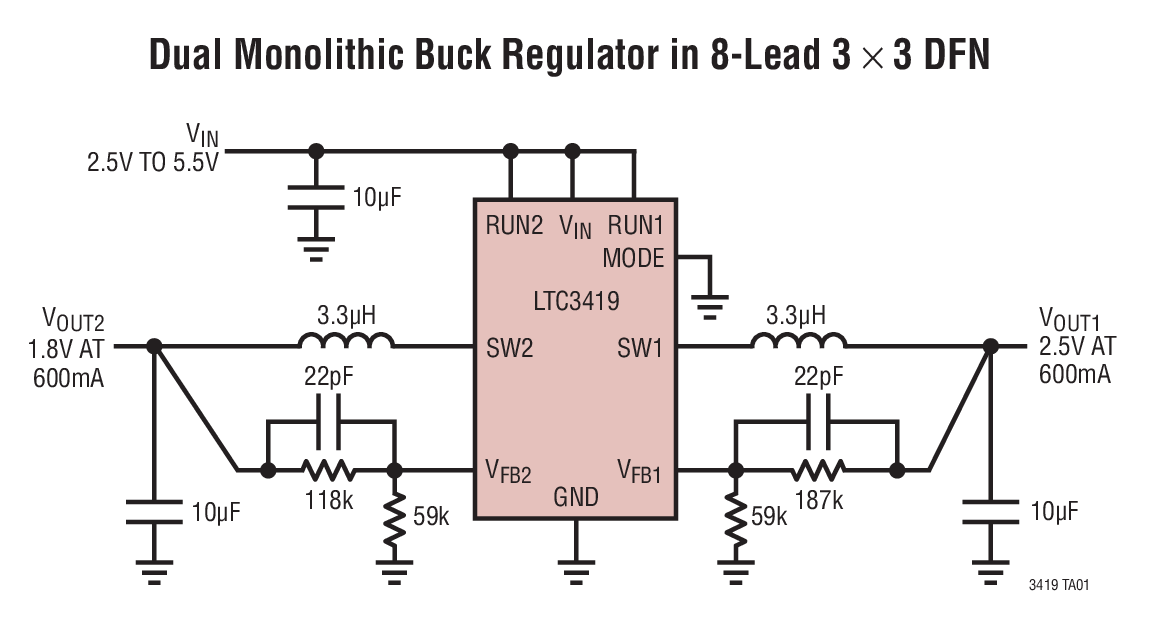

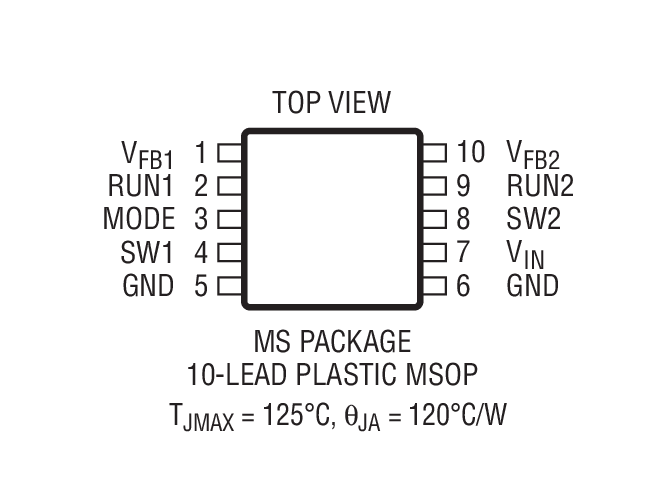

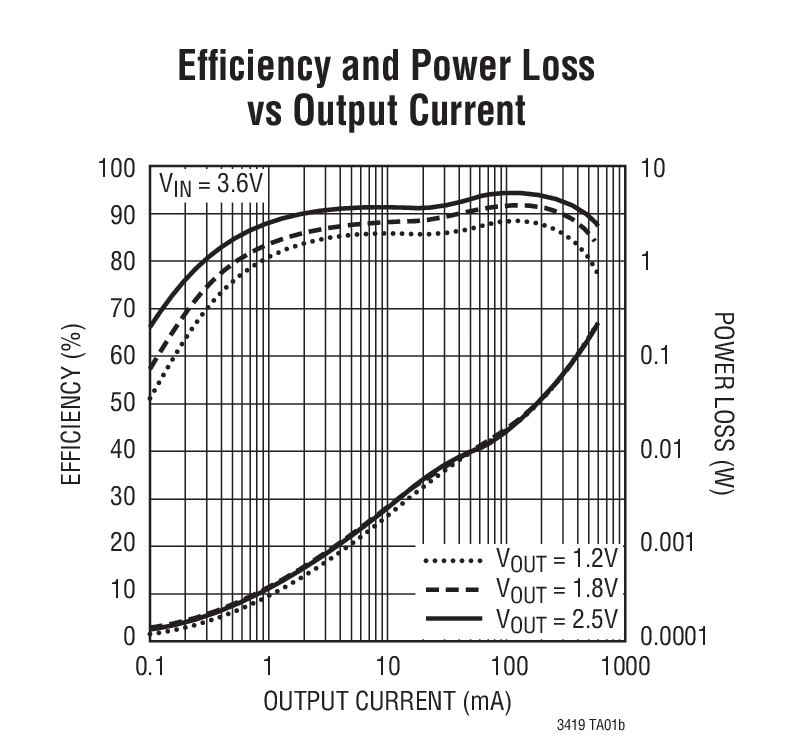

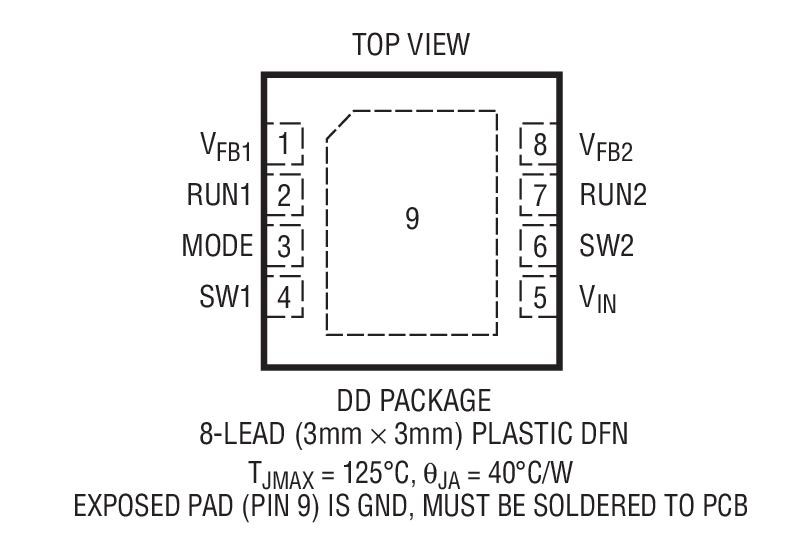

• 采用小外形 MSOP 封装或 3mm x 3mm DFN-8 封装



产品详情和应用

LTC3419是一款双通道、2.25MHz、恒定频率、同步降压型DC/DC转换器，采用小型3mm x 3mm DFN封装。100%的占空比实现了低压差操作，并延长了便携式系统的电池寿命。利用0.6V反馈基准电压支持低输出电压。每个稳压器可提供600mA输出电流。

输入电压范围为2.5V至5.5V，因而非常适合锂离子电池和USB供电应用。工作期间的电源电流仅为35µA，在关断模式中则降至<1µA。用户可选模式输入使用户能在高效率突发模式操作和脉冲跳跃模式之间进行权衡。

内部设置的2.25MHz开关频率支持使用小型表贴电感和电容。内部软启动电路可减小启动期间的浪涌电流。两个输出均在内部进行补偿，以配合陶瓷输出电容。LTC3419采用薄型(0.75mm) 3mm x 3mm DFN封装。另外，LTC3419还提供一种通过内部电阻分压器进行选择的固定输出电压配置。

• 蜂窝电话
• 数码相机
• 无线和DSL调制解调器
• 便携式媒体播放器
• PDA/掌上型电脑
