特性

• 具有 21.6mV 分辨率的 I²C 可编程输出
• 过热保护

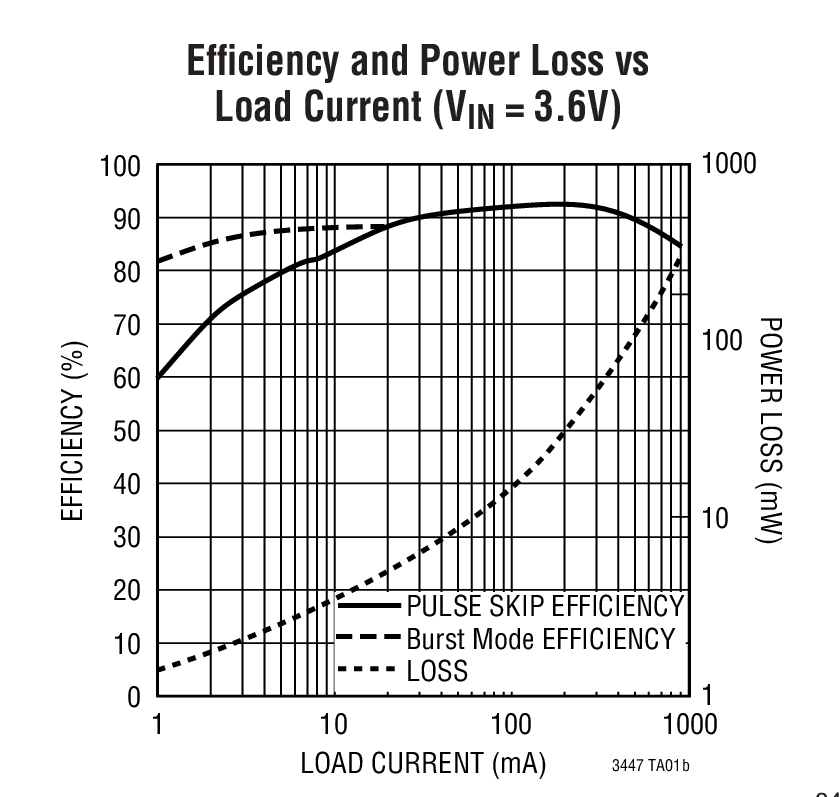

• 高效率：高达 93%
• 非常低的静态电流：仅 33µA
• 600mA 输出电流 (V_IN = 3V)
• 2.5V 至 5.5V 输入电压范围
• 1MHz 恒定工作频率
• 无需肖特基二极管
• 低压降操作：100% 占空比
• 采用陶瓷电容器时保持稳定
• 停机模式吸收 <1µA 的电源电流
• ±2% 输出电压准确度
• 标准 (100kHz) 或快速模式 (400kHz) I²C
• 6 位电压 DAC (0.69V 至 2.05V)
• 突发模式操作可关闭
• 使能电源良好消隐
• 可选的外部启动电阻器
• 软起动

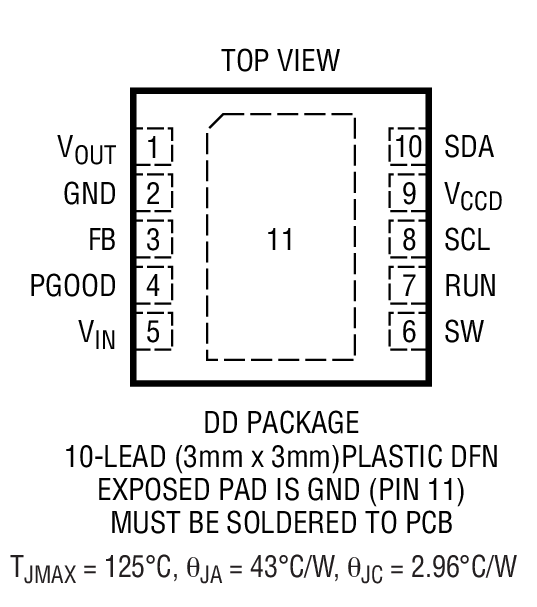

• 10 引脚、3mm x 3mm DFN 封装

产品详情和应用

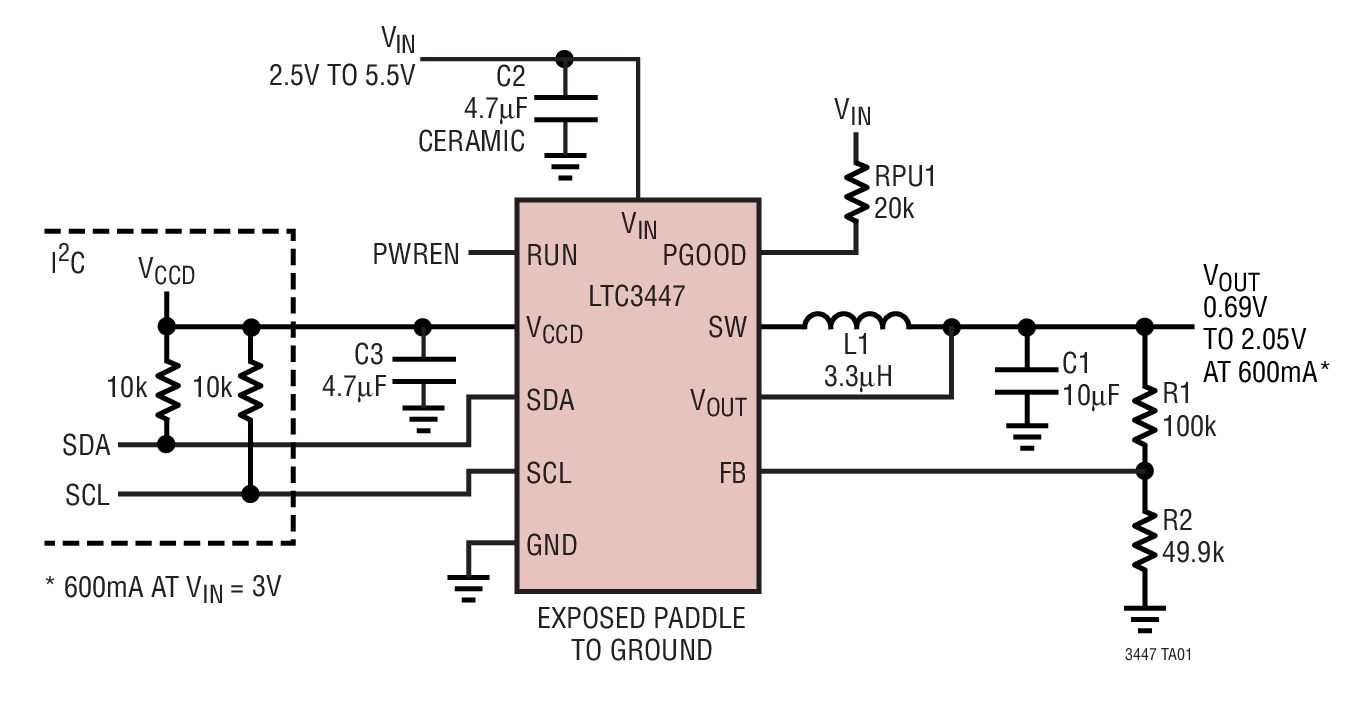

LTC^®3447 是一款高效单片式同步电流模式降压型稳压器。借助一个 I²C 接口，即可采用一个内部 6 位 DAC 来把输出电压设定在 0.69V 至 2.05V 之间。

该降压型稳压器具有可选的外部反馈电阻器，这些电阻器可被用来设定初始起动电压。用于该启动选项的反馈电压基准为 0.6V。一旦通过 I²C 对电压 DAC 进行更新，则该降压型稳压器将从外部反馈电阻器切换至内部反馈电阻器。当未采用外部电阻器时，缺省启动电压为 1.38V。

开关频率在内部设定为 1MHz，因而允许采用小型表面贴装电感器和电容器。

在突发模式 (Burst Mode^®) 操作中，电源电流仅为 33µA，而在停机模式中则降至 1µA 以下。2.5V 至 5.5V 的输入电压范围使 LTC3447 成为单节锂离子电池供电型应用的理想选择。100% 的占空比能力实现了低压降操作，从而延长了便携式系统中的电池使用寿命。自动突发模式操作提升了轻负载条件下的效率水平，因而使电池寿命得到了进一步的延长。

内部同步开关提高了效率，并免除了增设一个外部肖特基二极管的需要。

• 分布式电源
• 笔记本计算机
• PDA 及其它手持式设备
