特性

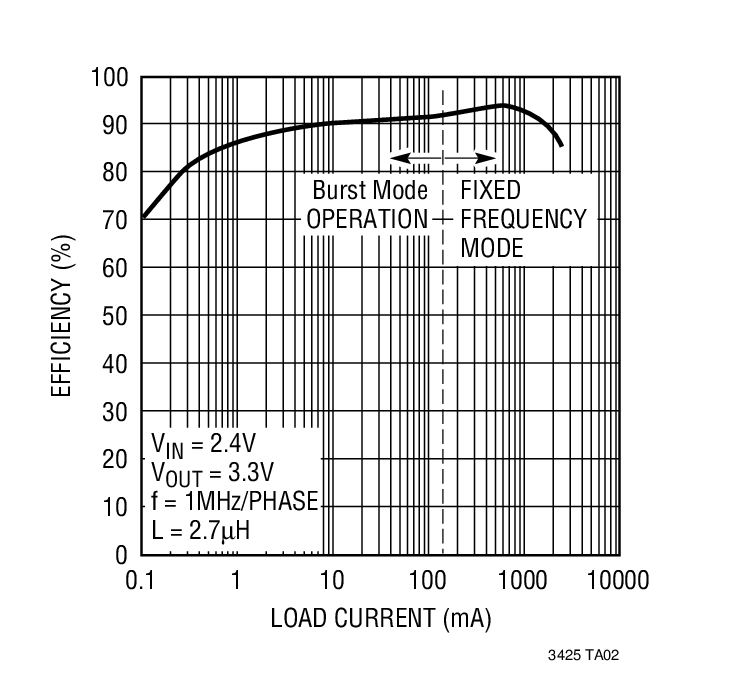

• 高效率：高达 95%
• 高达 3A 的连续输出电流
• 旨在实现低输出纹波和纤巧的解决方案外形尺寸的四相操作
• 输出断接和涌入电流限值
• 非常低的静态电流：12uA
• 0.5V 至 4.5V 输入范围
• 2.4V 至 5.25V 可调输出电压
• 可调电流限值
• 可调、固定频率操作 (100kHz 至 2MHz/相位)
• 具有同步输出的可同步振荡器
• 内部同步整流器
• 手动或自动突发模式 (Burst Mode^®) 操作
• 电源状态良好比较器
• 低于 1μA 的停机电流
• 抗振铃控制
• 5mm× 5mm 热增强型 QFN 封装

产品详情和应用

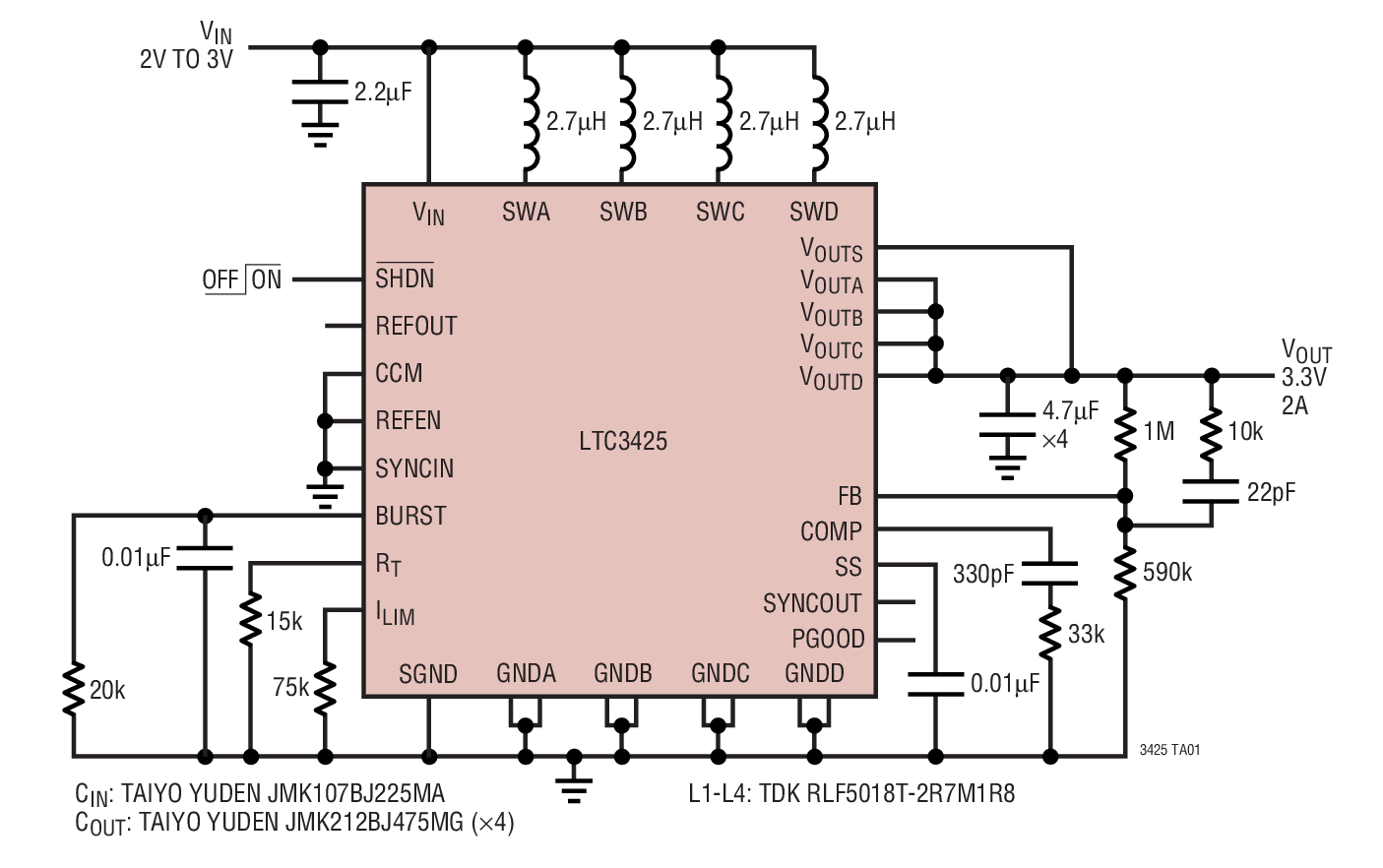

LTC^®3425 是一款可在输入电压低于 1V 且带有输出断接功能的同步、四相升压型转换器。它包括 4 个 N 沟道 MOSFET 开关和 4 个 P 沟道同步整流器 (分别带有 0.045Ω 和 0.05Ω 的通态电阻
R_DS(ON))。四相操作极大地减小了峰值电感器电流和电容器纹波电流，增加了有效开关频率，并较大限度地减小了电感器和电容器的外形尺寸。真正的输出断接功能消除了涌入电流，并允许停机状态下的负载电流为零。在大多数应用中 (V_OUT < 4.3V)，不需要采用外部肖特基二极管。节能的突发模式操作可以由用户来控制或置于自动模式。 　　

其它功能包括 1μA 的停机电流、带有同步输入输出的可设置频率、可设置软起动、抗振铃控制、热停机、可调电流限值、基准输出和电源状态良好比较器。 　　

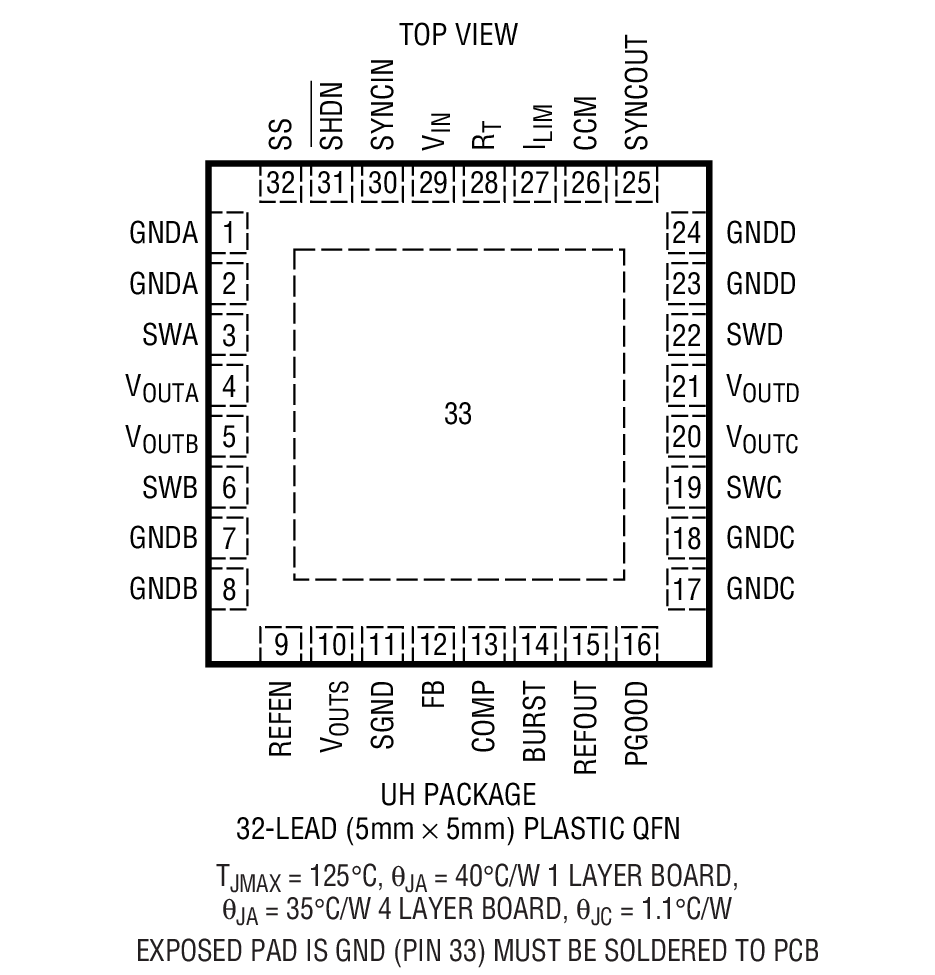

LTC3425 采用小外形的热增强型 32 引脚 QFN 封装。

• 手持式计算器
• 负载点稳压器
• 3.3V 至 5V 转换
