特性

• 缩减DC-DC稳压器库存清单
  • 输出电压(0.904V至3.782V和4.756V至5.048V，分辨率为20mV)
  • 可配置为两路独立输出(3A/3A)或两相单路输出(6A)
• 降低噪声和EMI
  • 可调节开关频率，可选择0/180°相移
  • 外部频率同步
  • 可调节开关摆率
  • 符合EN55022 (CISPR22) B类辐射和传导性EMI标准
• 便于系统设计
  • 全陶瓷电容方案
  • 自动配置内部补偿
  • 可选择打嗝或砖墙模式
  • 可调节软启动上升/下降时间，具有软停止模式和预偏置启动
  • -40°C至+125°C工作温度范围
• 工作可靠
  • 可靠的故障保护(VIN_UVLO、UV/OV、UC/OC、OT)
  • 电源就绪

产品详情和应用

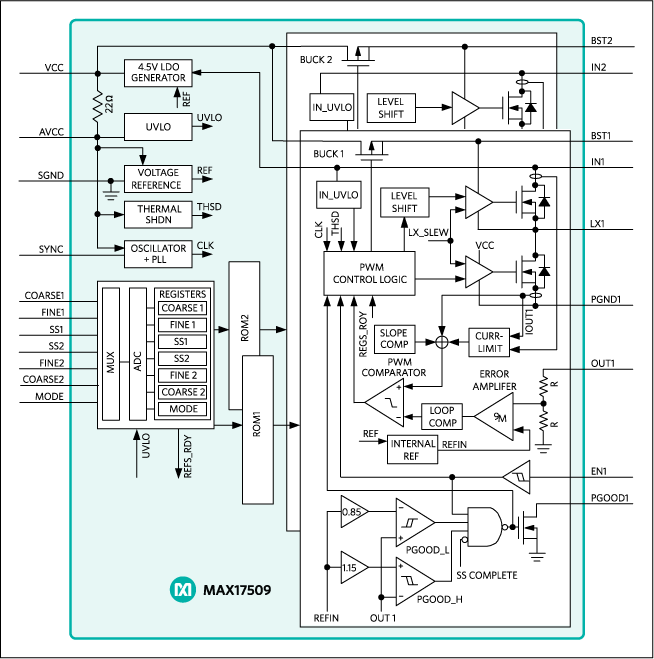

MAX17509集成两个3A内部开关降压型调节器，具有可编程特性。器件可配置为独立两路单相3A电源或单路两相输出6A电源。器件采用4.5V至16V输入工作，产生可独立调节的输出电压，范围为0.904V至3.782V和4.756V至5.048V，系统精度为±2%。

器件允许通过将电阻连接至配置引脚来选择多个可编程选项，从而为最终用户提供最大灵活性。器件的两项主要亮点是用于任意输出电压的自配置补偿和设置LX开关节点摆率来降低噪声的能力。在对噪声敏感的应用中，例如FPGA、RF和音频中的高速吉比特收发器都得益于这种独特的摆率控制。提供SYNC输入，用于多片器件与系统时钟同步操作。

MAX17509提供输出过压(OV)和欠压(UV)保护，以及过流(OC)和欠流(UC)保护，具有可选的打嗝/闭锁选项。器件工作在-40°C至+125°C温度范围，带有温度检测和关断功能，用于过热(OT)保护。器件采用32引脚5mm x 5mm TQFN封装。

应用

• 基站负载点稳压器
• FPGA和DSP核心电源
• 工控设备
• 多负载点(POL)电源
