ADI亚德诺 LTC3703-5 产品介绍

2026-03-09 0次

特性

高工作电压：达 60V
强力 1Ω 栅极驱动器 (采用 5V 电源)
无需电流检测电阻器
升压型或降压型 DC/DC 转换器
双 N 沟道 MOSFET 同步驱动
卓越的电压和负载瞬态响应
可编程恒定频率：100kHz 至 600kHz
±1% 基准准确度

可同步至 600kHz
可选的脉冲跳跃模式操作
低停机电流：25μA (典型值)
可编程电流限值
欠压闭锁
可编程软起动

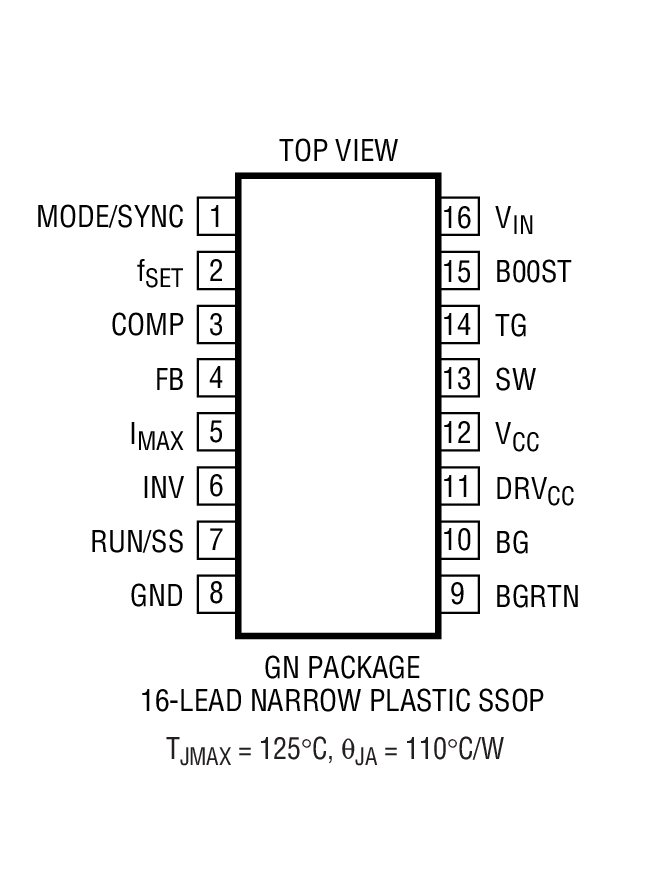

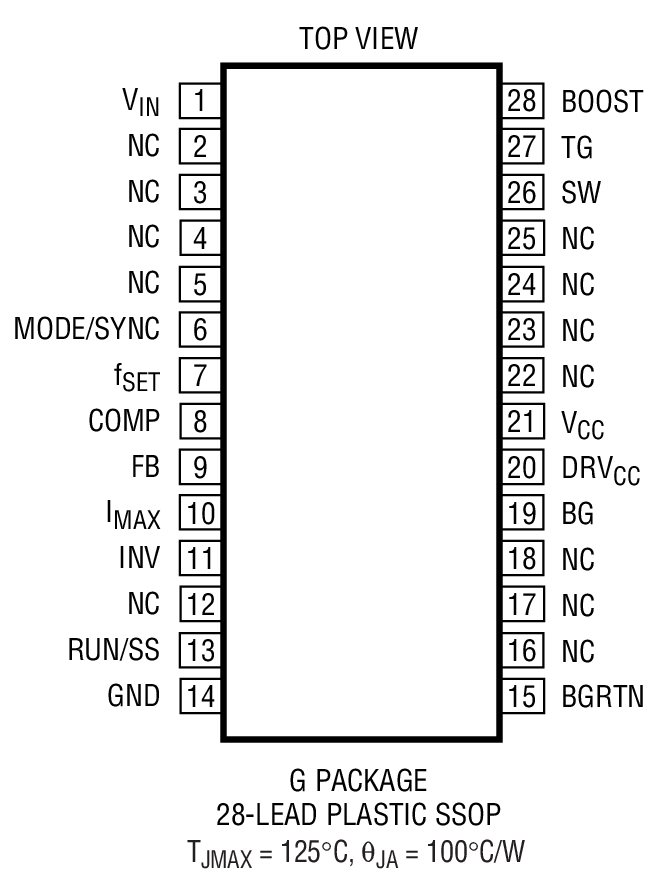

16 引脚窄体 SSOP 封装和 28 引脚 SSOP 封装

产品详情和应用

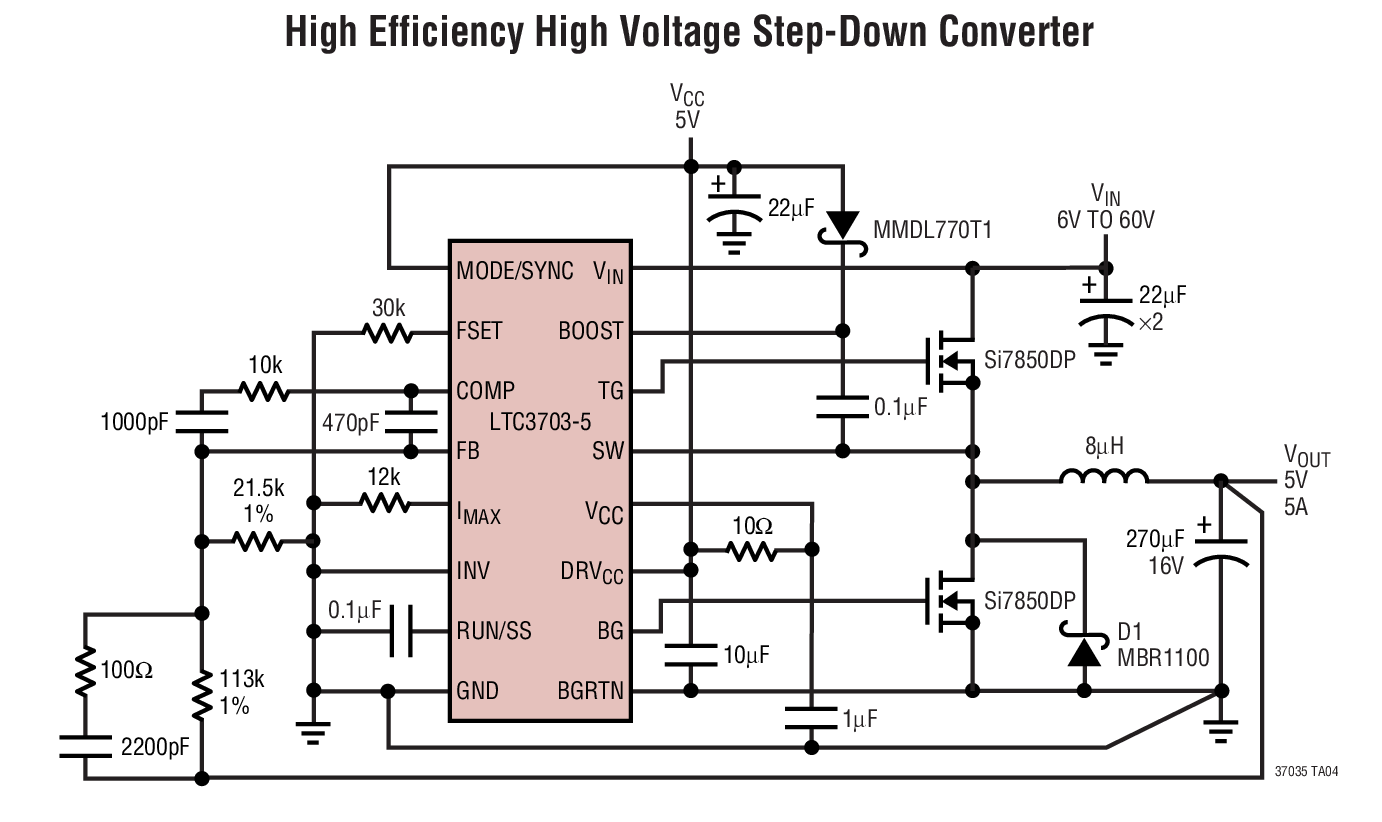

LTC3703-5 是一款能够从高至 60V 的电压进行直接降压的同步降压型开关稳压控制器，因而使其成为电信和汽车应用的较优选择。LTC3703-5 采用一种恒定频率 (高至 600kHz)、电压模式架构来驱动外部逻辑电平 N 沟道 MOSFET。

一个精密的内部基准提供了 1% 的直流准确度。一个高带宽误差放大器以及已获专利授权*的电压前馈补偿技术实现了非常迅速的电压和负载瞬态响应。强力 1Ω 栅极驱动器使得 LTC3703-5 能够驱动多个 MOSFET 以满足较高电流应用的要求。工作频率可由用户在 100kHz 至 600kHz 的范围内自行设定，也可同步至一个外部时钟以适应那些对噪声敏感的应用。电流限值可由一个外部电阻器来设置，并利用了同步 MOSFET 两端的电压降，旨在免除增设一个电流检测电阻器的需要。对于需要高达 100V 工作电压的应用，请参阅 LTC3703 的数据表。

参数

LTC3703-5

LTC3703

V_IN 最大值

60V
