特性

• 针对锂离子电池至 5V 应用的 700mA 连续/1A 脉冲输出电流

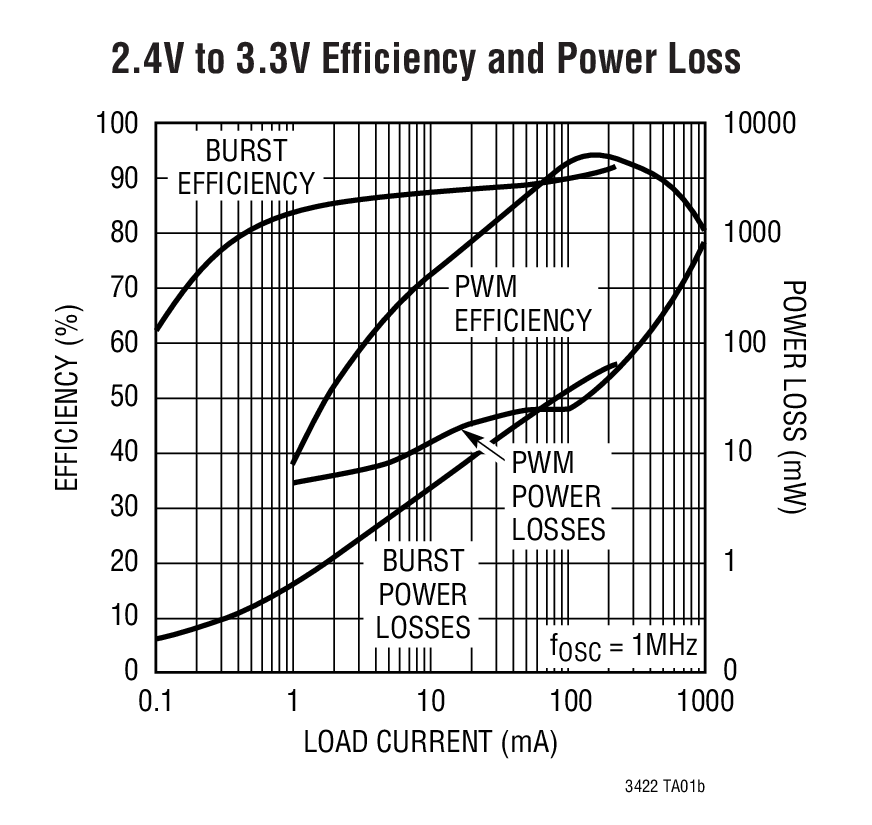

• 同步整流：效率高达 96%
• 真正的输出断接
• 涌入电流限制
• 可调自动突发模式 (Burst Mode^®) 操作
• 低噪声、固定频率操作 (10kHz 至 3MHz)
• 0.5V 至 4.5V 输入范围
• 2.25V 至 5.25V 可调输出电压
• 保证 1V 启动
• 可设置软起动
• 可同步振荡器
• 低静态电流：25µA
• 停机电流小于 1µA
• 抗振铃控制

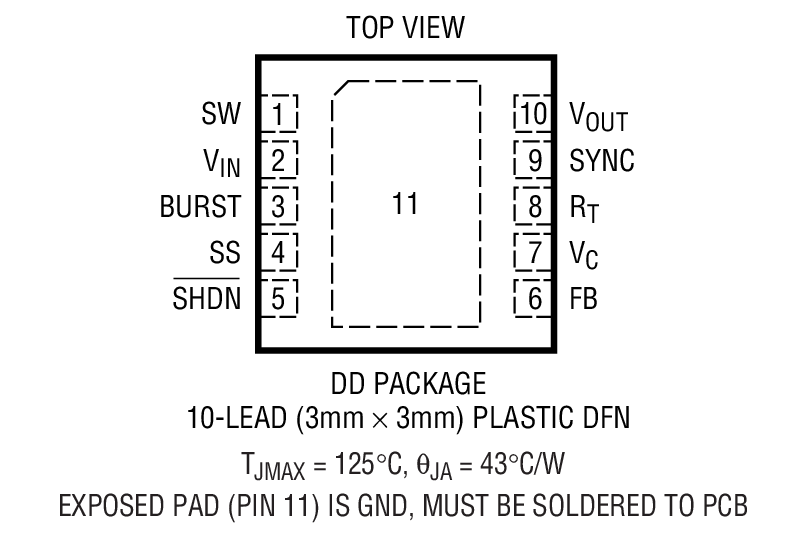

• 小外形 (3mm x 3mm x 0.75mm) 耐热增强型 10 引脚 DFN 封装

产品详情和应用

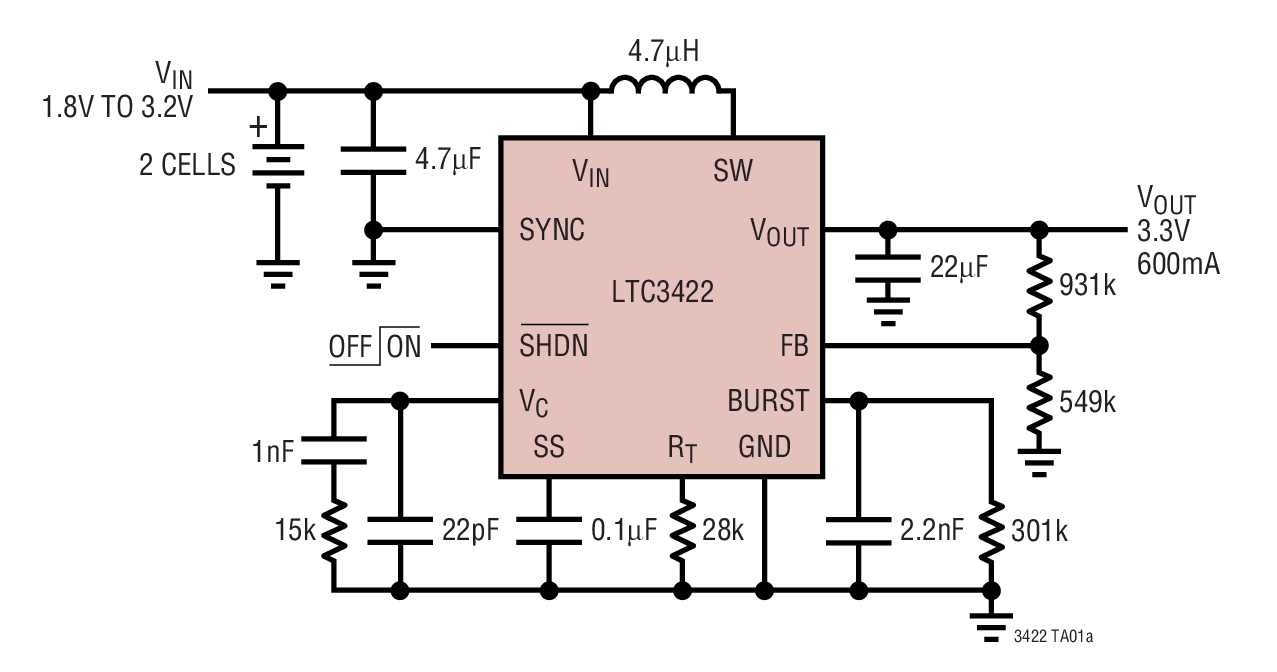

LTC^®3422 是一款高效、电流模式、固定频率、升压型 DC/DC 转换器，具有真正的输出断接和涌入电流限制功能。该器件保证能够利用一个 1V 输入电压实现启动。这款器件包括一个 0.20Ω N 沟道 MOSFET 开关和一个 0.24Ω P 沟道 MOSFET 同步整流器。输出电压、开关频率、软起动时间、突发模式门限和环路补偿均可简单地采用纤巧型外部无源组件来设置。

在突发模式操作期间，静态电流仅为 25µA，从而较大限度地延长了便携式应用中的电池使用寿命。振荡器频率可被设置为高达 3MHz，并能够与一个加在 SYNC 引脚上的外部时钟相同步。

• 无线手机
• 手持式计算机
• GPS 接收机
• MP3 播放机
