特性

• 无需外部元件，降低总体成本
  • 无需肖特基同步整流即可保持高效、低成本工作
  • 内置补偿
  • 3.3V和5V固定输出电压，内置反馈分压器
  • 内部软启动
  • 全陶瓷电容设计，提供紧凑布局
• 缩减DC-DC稳压器库存清单
  • 4.5V至60V宽输入电压范围
  • 3.3V和5V固定输出电压
  • 可调0.9V至0.89 x V_IN输出电压选项
  • 提供高达300mA电流
  • 可配置PFM和强制PWM工作模式
• 降低功耗
  • 效率高达92%
  • PFM功能，轻载时保持高效
  • 关断电流仅为2.2µA(典型值)
• 在恶劣工业环境下工作可靠
  • 打嗝式限流和自动重试启动
  • 内置输出电压监测，带有/RESET开漏引脚
  • 可编程EN/UVLO门限
  • 启动时单调进入预偏置输出
  • 过热保护
  • -40°C至+125°C汽车级/工业级温度范围

产品详情和应用

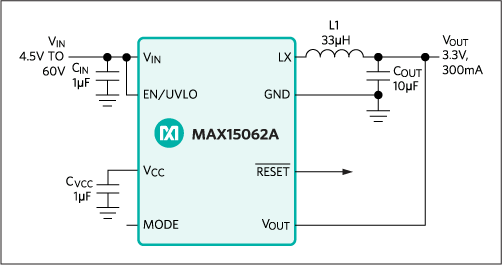

MAX15062高效、高压、同步降压型DC-DC转换器内置MOSFET，工作在4.5V至60V输入电压范围。转换器提供高达300mA的输出电流，输出电压为3.3V (MAX15062A) 、5V (MAX15062B)和可调输出电压(MAX15062C)。器件工作在-40°C至+125°C温度范围，采用紧凑的8引脚(2mm x 2mm) TDFN封装。提供仿真模式。

器件采用峰值电流模式架构，带有MODE引脚，可用于在脉宽调制(PWM)或脉冲频率调制(PFM)模式下控制器件工作。PWM工作模式在任何负载条件下都保持固定频率工作，在对开关频率变化敏感的应用中非常有用。PFM工作模式消除了负向电感电流以及轻载条件下额外的跳脉冲，以提高效率。低导通电阻片上MOSFET确保满载时保持高效，同时也简化了PCB布局。

为降低输入浪涌电流，器件提供内部固定软启动。器件也具有EN/UVLO引脚，允许用户在输入电压达到相应要求时开启器件。极低RESET开漏引脚可以用作输出电压监测。

应用

• 4–20mA电流环
• 通用负载点电源
• 替代高压LDO
• HVAC与楼宇控制
• 工业传感器
• 过程控制
