特性

• 宽输入范围：

  • 从7.5V 至 36V 工作
  • 过压闭锁功能可保护电路安然承受 60V 瞬态
• 可编程输出电流限值 (0.4A 至 1.2A)
• 可选的 3.3V 和 5V 固定输出电压
• 集成升压二极管
• 固定频率、峰值电流模式控制

  • LT3663 f_SW = 1.5MHz
  • LT3663-X f_SW = 1MHz
• 低开关 V_CESAT：275mV (在 1A)
• 在内部进行补偿
• 热保护
• 耐热性能增强型 8 引脚 2mm x 3mm DFN 和 MSOP 封装

产品详情和应用

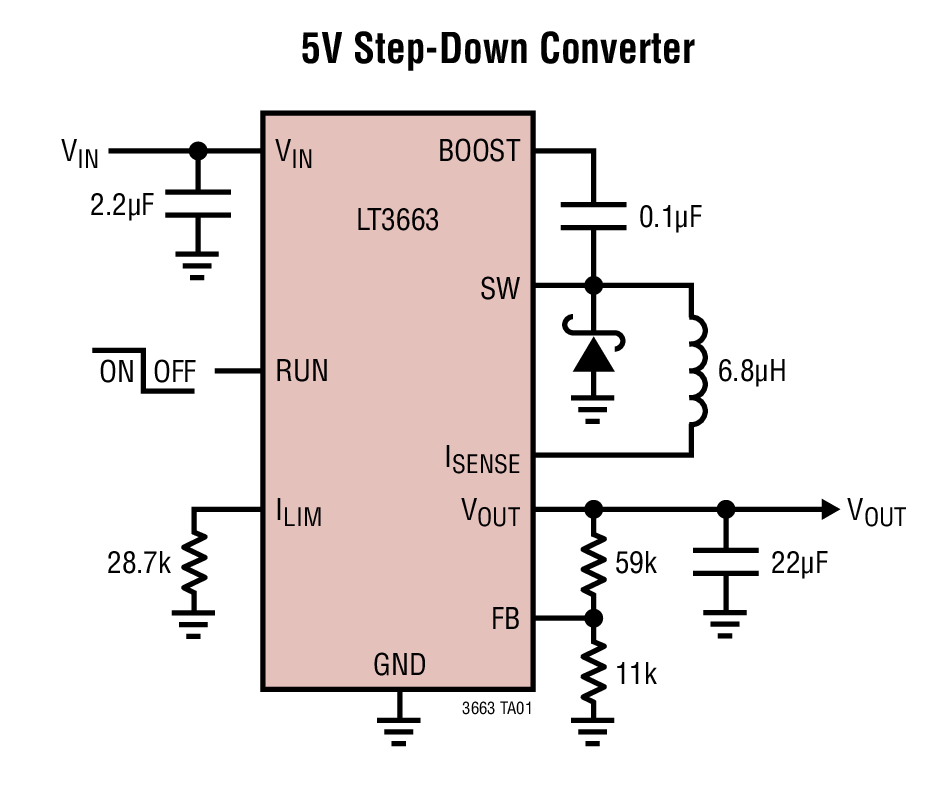

LT^®3663 是一款电流模式降压型开关稳压器，具有可编程输出电流限值。电流限制功能用于准确地控制系统功耗并缩减电源通路元件的尺寸。

7.5V 至 36V (60V 瞬态电压) 的宽工作输入电压范围使得 LT3663 适合于多种输入电源，包括未调整的 12V 墙上适配器、24V 工业电源和汽车电源。

LT3663 包括一种低电流停机模式、输入过压和欠压闭锁、以及热停机功能。内部补偿电路和升压二极管较大限度地减少了外部元件的数目。可提供 3.3V 和 5V 固定输出电压版本。

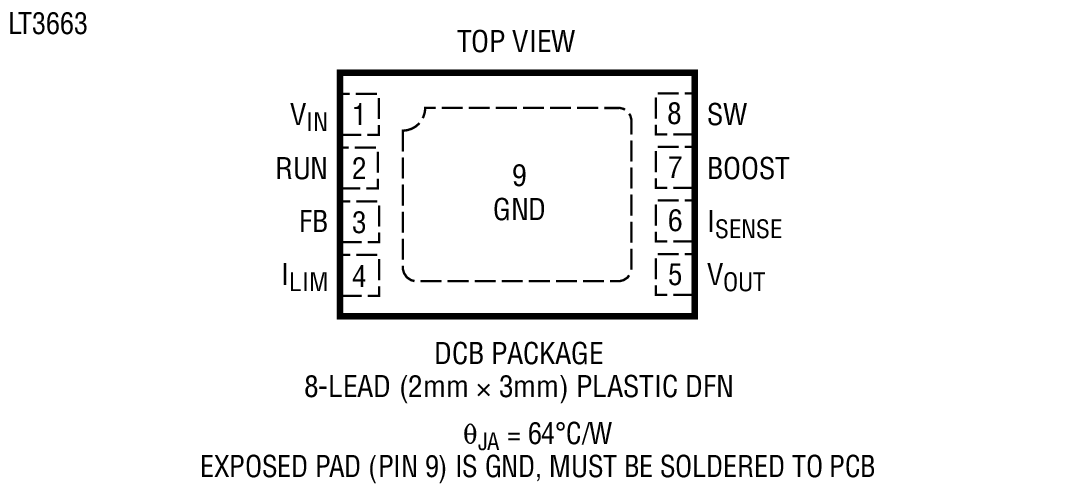

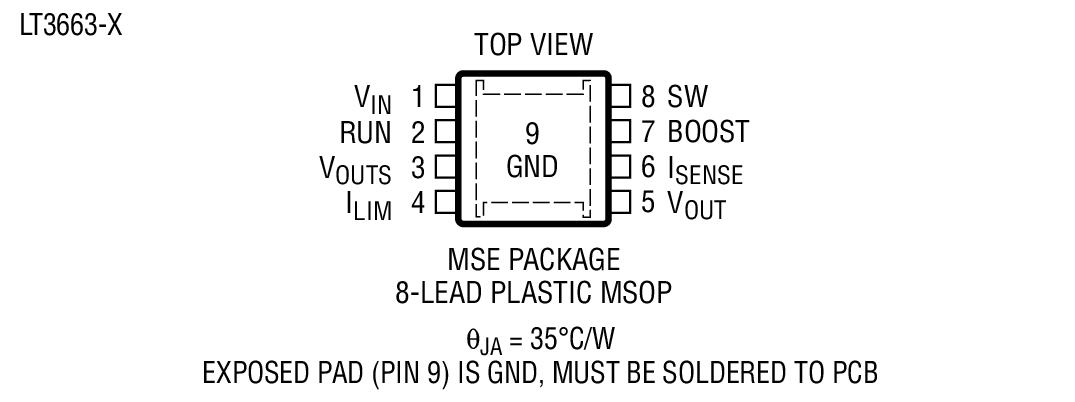

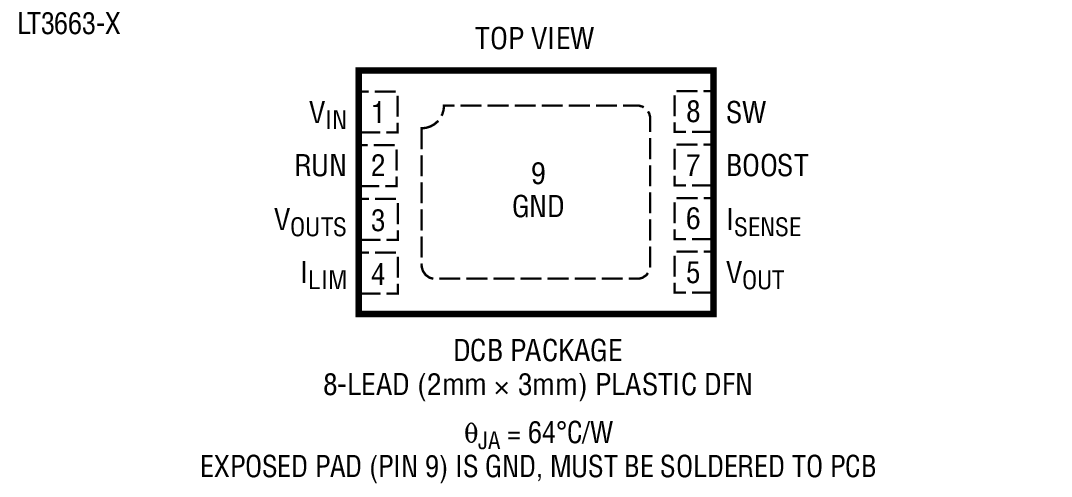

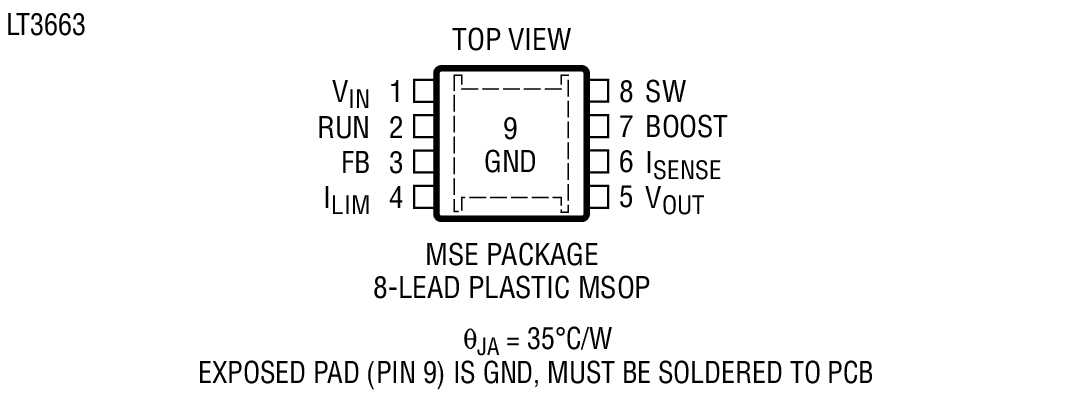

LT3663 采用具有裸露衬垫的 8 引脚 (2mm x 3mm) DFN 和 MSOP 封装以实现低热阻。

• 分布式电源调节
• 汽车电池调节
• 工业电源
• 墙上变压器调节
