ADI亚德诺 LTC3376 产品介绍
2026-03-09
0次
特性
- 宽 VIN 范围：3V 至 20V
- 宽 VOUT 范围：0.4V 至 0.83 • VIN
- 8× 1.5A 降压功率级，可配置为 1 至 4 个输出通道
- 15 种独特的引脚可选输出配置（每个通道 1.5A 至 12A）
- 内部升压电容器可减小 PCB 空间
- 空载 IQ 27µA 支持 1 个降压；42µA 支持全部降压
- 所有通道上的精度为 1% VOUT

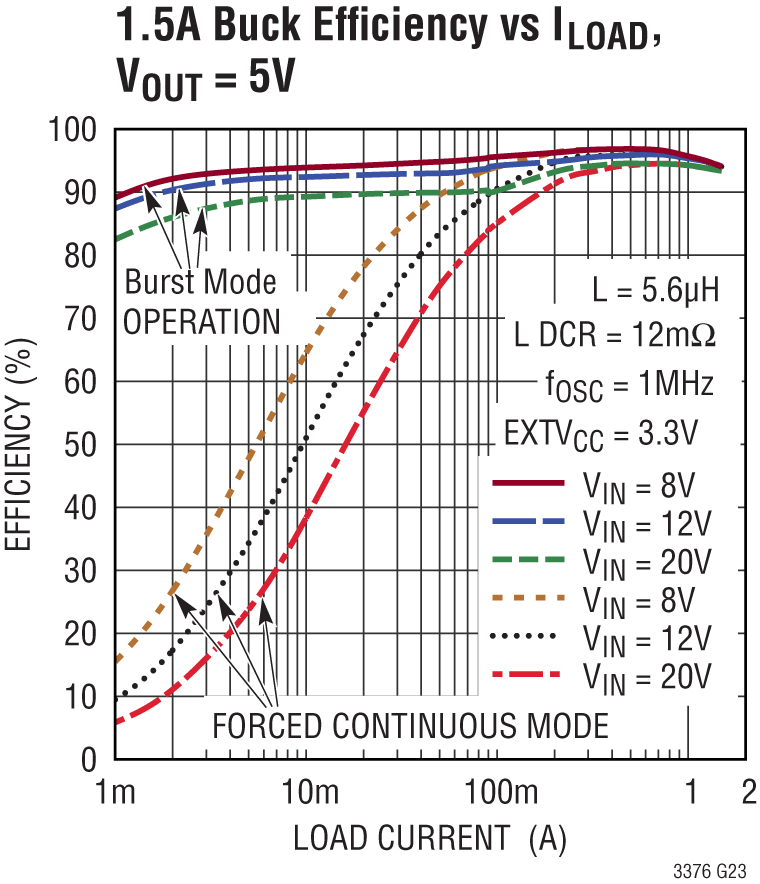

- 峰值电流模式控制（Burst Mode® 运行/强制连续）
- 精确 RUN 输入，为上电时序控制提供单独的 PGOOD 输出
- 1MHz 至 3MHz 频率（RT 可编程，PLL 同步或内部 2MHz 振荡器）
- TEMP 引脚输出可指示裸片温度
- 输出电流监控器
- 差分输出检测
产品详情和应用

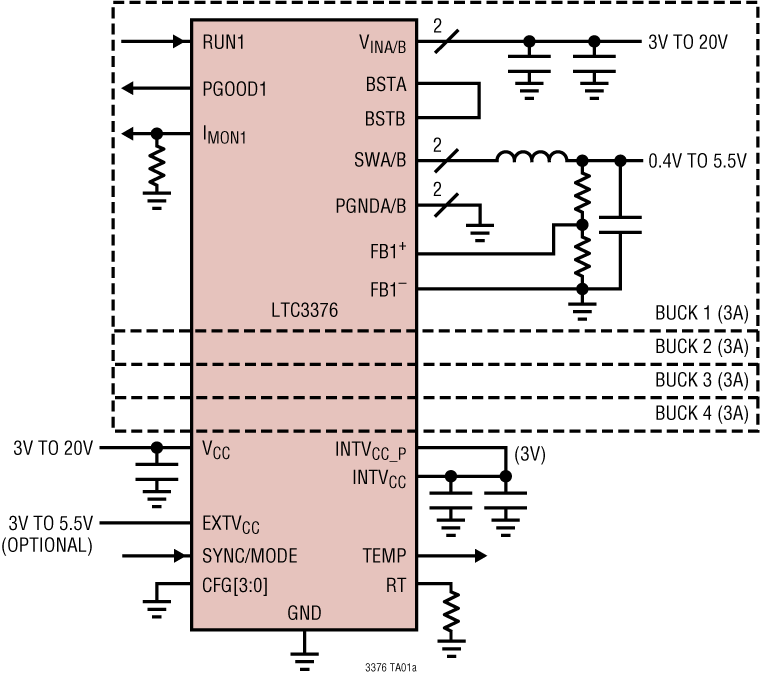

LTC3376 是一款高度灵活的多输出电源 IC。该器件包含四个同步降压转换器 (配置为共享 8 个 1.5A 功率级)，依靠独立的 3V 至 20V 输入供电。DC/DC 通过引脚可搭接的 CFG0 至 CFG3 引脚指定到 15 种功率配置中的一种。LTC3376 将陶瓷电容器集成在封装中 (用于 BST 引脚)，从而节省 PCB 空间。常用的降压开关频率可以使用一个外部电阻器设置、同步至一个外部振荡器、或设定为默认的内部 2MHz 时钟。
所有 DC/DC 的工作模式都可以通过 SYNC/MODE 引脚进行编程，以执行突发模式 (Burst Mode) 或强制连续模式操作。当每个被使能的 DC/DC 位于其最终输出的规定百分比范围以内时，PGOOD1 至 PGOOD4 输出发出指示信号。
电流监视器可对每个降压转换器的负载进行外部监视。EXTVCC 引脚允许内部电路采用 3V 至 5.5V 电源轨供电运行，以提高效率。

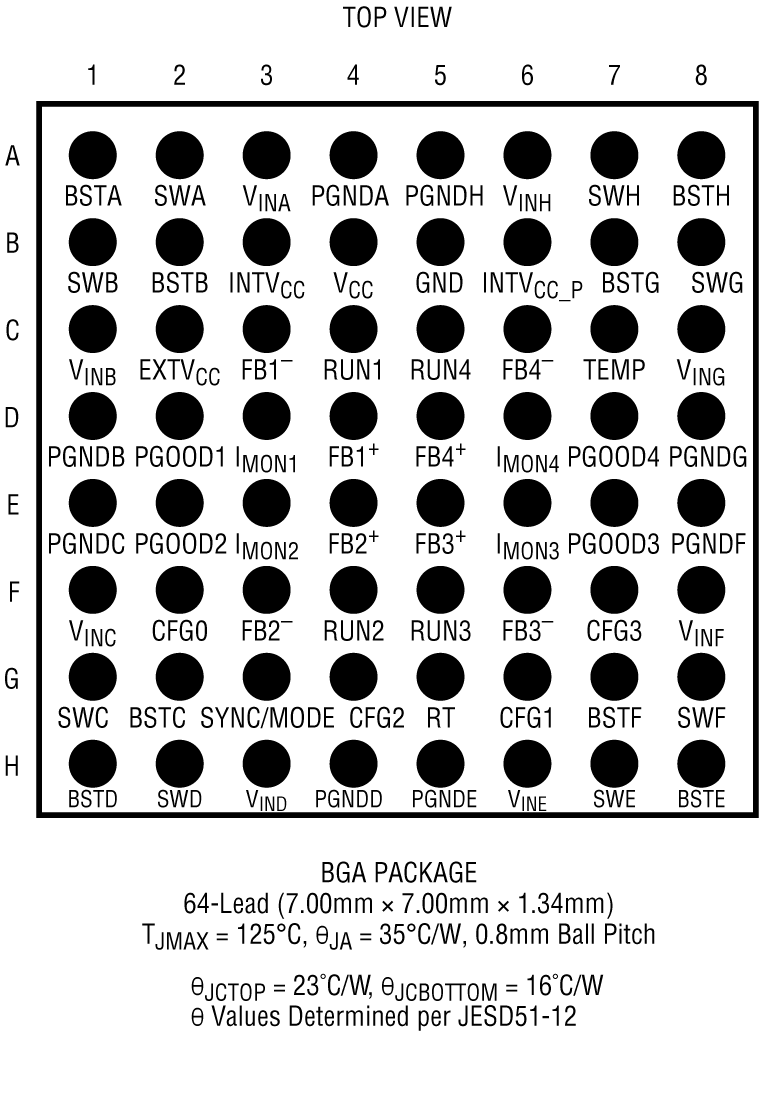

精准 RUN 引脚门限有助于实现上电排序。LTC3376 采用 64 引脚 7mm × 7mm BGA 封装 (0.8mm 焊球间距)。
应用
- 电信/工业
- 12V 分布式电源系统
