特性

• 直接通过汽车电池向便携式设备供电的单芯片解决方案
  • 输入电压：4.5V至28V（40V负载突降）
  • 5V、3.5A输出电流能力
  • 5V、1.5A输出电流能力(MAX20038A)
  • 设备连接检测输出
  • 低Q电流跳跃和关断模式
• 低噪声特性可防止干扰AM波段和便携式设备
  • 275kHz至2.2MHz固定工作频率
  • 提供空载时固定PWM选项
  • 通过扩频降低EMI
  • 通过SYNC输入/输出实现频率固定
• 优化了便携式设备的USB电源和通信
  • 用户可编程电压增益可针对高达600mΩ的电缆电阻调节输出
  • 用户可编程USB限流
  • USB 480Mbps/12Mbps/1.5Mbps数据开关
  • 集成iPod^®/iPhone^®/iPad^®和Samsung^®充电检测端接电阻
  • 支持USB BC1.2 CDP和DCP模式
  • 支持中国YD/T 1591-2009
  • 兼容USB On-the-Go规范
• 稳健的设计使车辆系统和便携式设备在汽车环境中保持安全
  • DC-DC转换器引脚提供电池短路保护
  • USB引脚提供VBUS短路保护(MAX20037)
  • USB引脚提供电池短路保护(MAX20038)
  • ±15kV气隙放电/±8kV接触放电ISO 10605*
  • ±15kV气隙放电/±8kV接触放电IEC 61000-4-2*
  • 通过软启动减小冲击电流
  • 过温保护
  • 工作温度范围：–40°C至+125°C

产品详情和应用

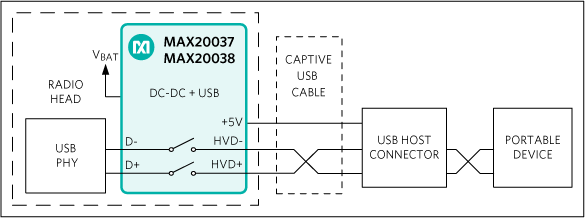

MAX20037/MAX20038 IC集成了3.5A（MAX20038A为1.5A）汽车级降压转换器、USB主机充电器适配器仿真器和用于汽车USB主机应用的USB保护开关。该器件系列还包含一个USB负载电流检测放大器和可配置的反馈调节电路，旨在为汽车应用中常见固定电缆的压降提供自动USB电压补偿。这些IC结合使用DC-DC转换器的固定内部峰值电流阈值和用户可配置的外部USB负载电流检测放大器阈值来限制USB负载电流。这些IC可配置为2.4A Apple^® R30+兼容解决方案。

这些IC提供适合独立应用和受监控应用的灵活配置选项，并且可以使用外部编程电阻以及/或者通过I²C总线使用内部I²C寄存器进行编程，以实现所需的操作。

这些IC针对高频操作进行了优化，并提供310kHz至2.2MHz的可编程频率选择，以便根据应用要求优化效率、噪声和电路板空间。完全同步的DC-DC转换器集成了高侧和低侧MOSFET、外部SYNC输入/输出，并且可以针对扩频操作进行配置。

MAX20037/MAX20038采用小型(5mm x 5mm)28引脚TQFN封装（提供可湿侧面封装），可充分减少所需元件数量和布局面积。
