ADI亚德诺 ADPL13602 产品介绍

2026-03-09 0次

特性

减少外部元件数量并降低总成本
- 无肖特基—同步操作
- 内部补偿组件
- 全陶瓷电容器，布局紧凑
减少 DC-DC 稳压器库存数量

宽输入电压范围：3.5V 至 36V
可调输出电压范围为 1V 至 V_IN 的 90%
在温度范围内提供高达 2.4A 的电流
400kHz 至 1.5MHz 可调频率

降低功耗

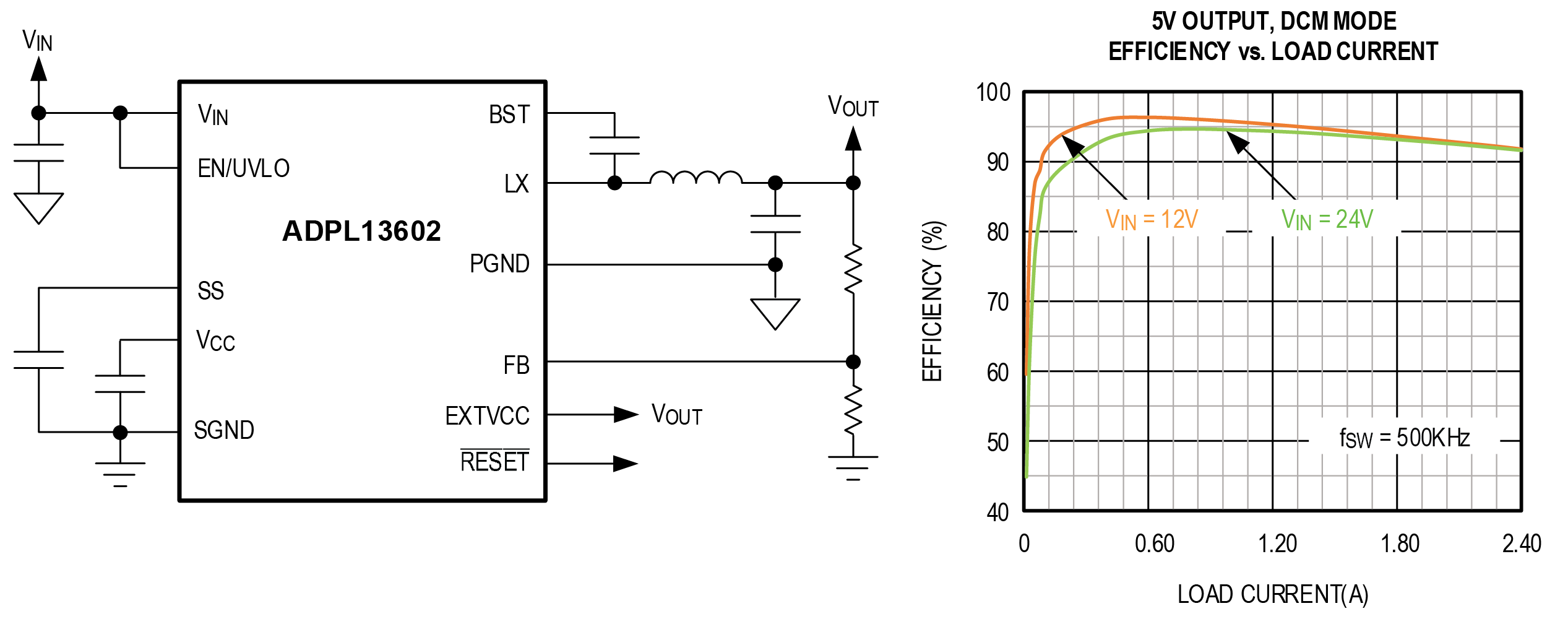

- 峰值效率：95%
- 2.4V 至 12V 宽自举偏置输入（EXTVCC）可提高效率

在恶劣工业环境中可靠运行
- 中断模式过载保护
- 具有预偏置输出电压的可调单调启动
- 内置通过 RESET 监控输出电压
- 可编程 EN/UVLO 阈值
- 宽工业范围 -40°C 至 +125°C
- 环境工作温度范围或 -40°C 至 +150°C 结温范围

产品详情和应用

ADPL13602 是一款高效率、同步降压型 DC-DC 转换器，集成 MOSFETs，支持 3.5V 至 36V 的输入电压范围。它可以提供高达 2.4A 的电流。输出电压的可编程范围为 1V 至 V_IN 的 90%。内置补偿适用于整个输出电压范围，因此，无需外部补偿元件。

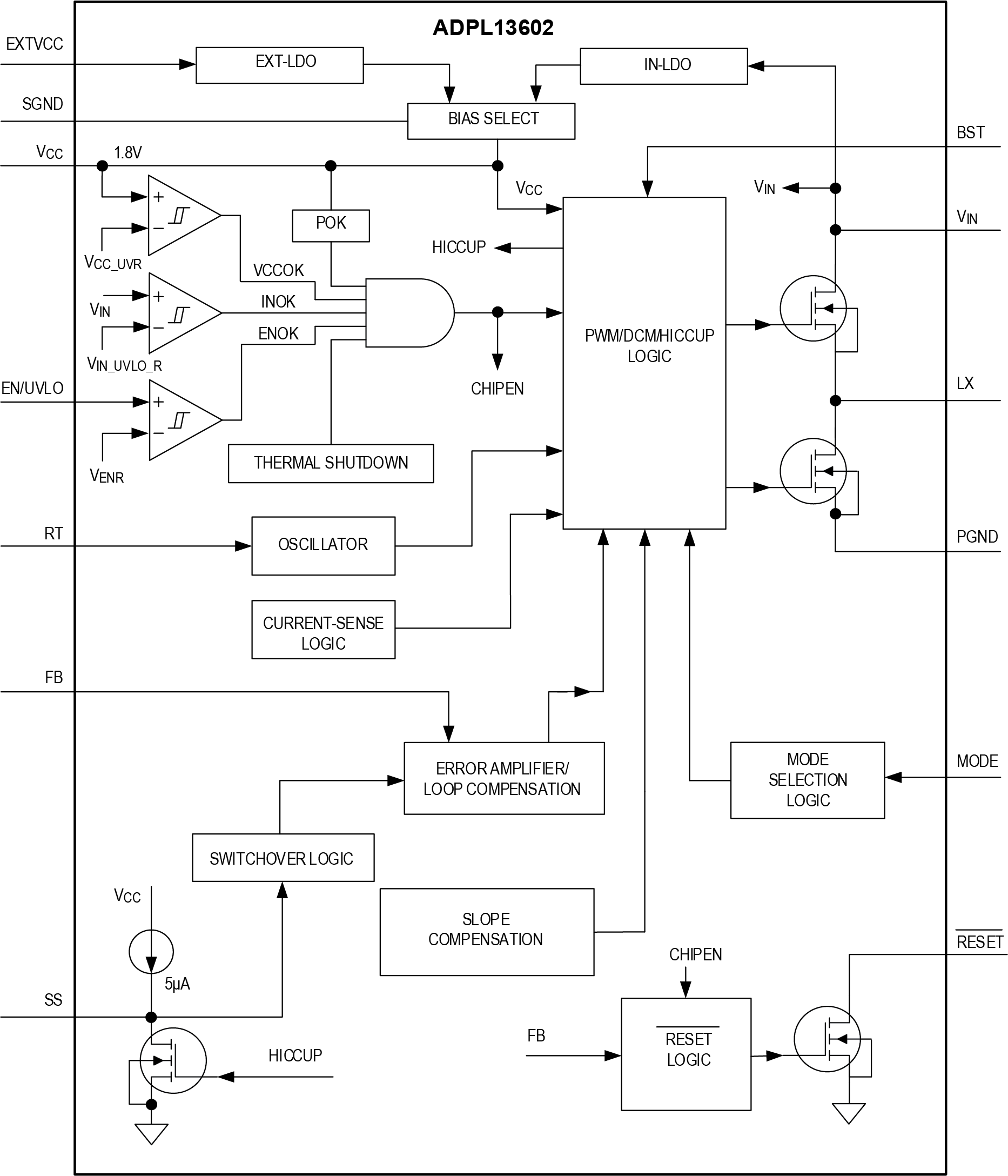

ADPL13602 采用峰值电流模式控制架构。ADPL13602 可在强制脉冲宽度调制（PWM）或不连续传导模式（DCM）下运行，以实现满载和轻载条件下的高效率。ADPL13602 的最短导通时间很低，支持高开关频率和小尺寸解决方案。

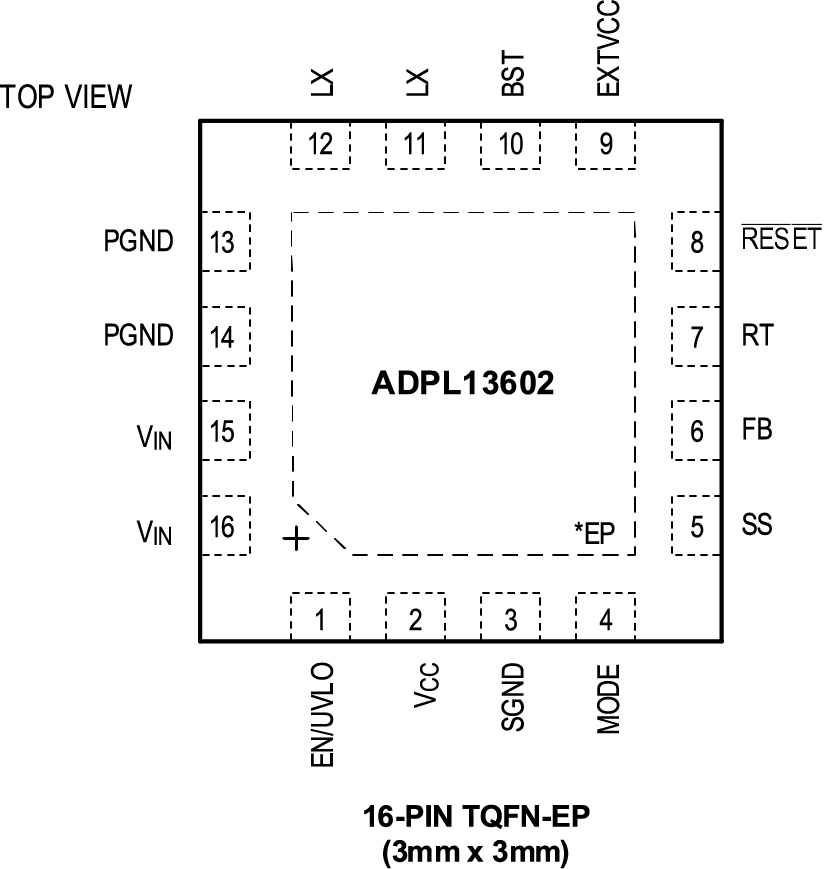

-40°C 至 +125°C 范围内的反馈电压调节精度为 ±1.5%。该套件采用 16 引脚 (3mm x 3mm) TQFN-EP 封装。提供了仿真模型。

应用

工业控制电源
分布式电源调节
 壁式变压器调节
 高压单板系统
