特性

• 双输出、固定频率核电源控制器
  • 上电时可独立输出或组合输出
  • 动态相位选择优化了工作/休眠效率
  • 瞬态相位重复功能减小了输出电容
  • 真正的交错工作减小了输入电容
  • 可设置的交流和直流压降
  • 精确的电流平衡及电流限制
  • 集成驱动器用于驱动大电流同步整流MOSFET
  • 100kHz至600kHz可设置的开关频率
  • 4V至26V电池输入电压范围
• 4A内部开关北桥SMPS
  • 2.7V至5.5V输入电压范围
  • 2倍可编程开关频率
  • 75mΩ/40mΩ功率开关
• 在整个输入电压、负载和工作温度范围内具有±0.5%的V_OUT精度
• 符合AMD SVI规范的串行接口，带可切换的地址
• 7位片内DAC：0至+1.550V可调节输出范围
• 内置自举开关
• 可调节的摆率控制
• 电源就绪(PWRGD)和热故障(低电平有效VRHOT)输出
• 系统电源就绪(PGD_IN)输入
• 过压保护、欠压保护和热故障保护
• 电压软启动和无源关断
• 关断电流典型值< 1µA

产品详情和应用

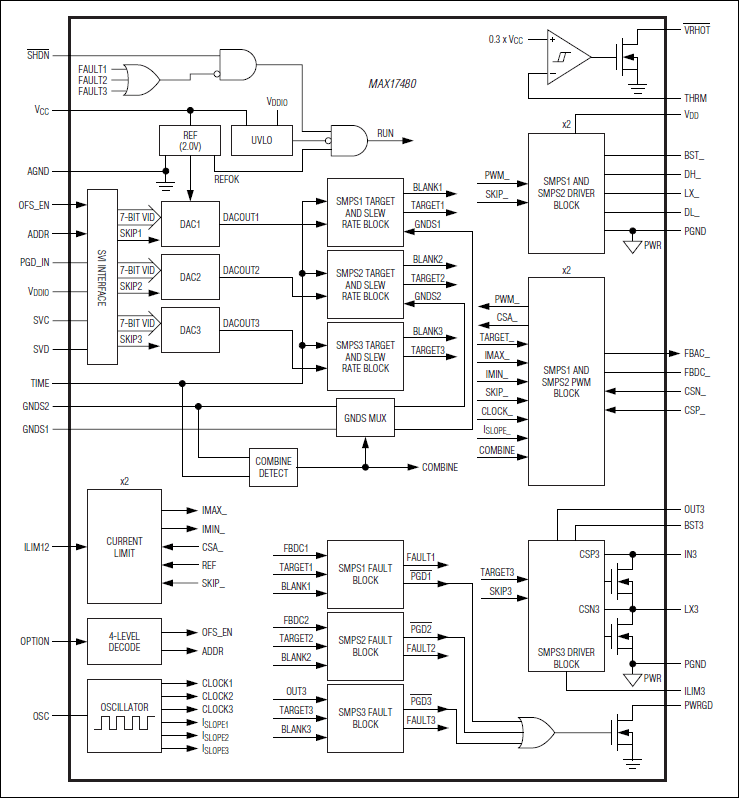

MAX17480为三输出、固定频率、降压控制器，为AMD的串行VID接口(SVI) CPU和北桥(NB)核供电。MAX17480包括2个用于CPU核的大电流SMPS和一个用于NB核的4A内部开关SMPS。用于CPU核的2个SMPS采用180°错相工作方式，实现真正的交错工作，最大程度地减小了输入电容。4A内部开关SMPS的工作频率是CPU核SMPS开关频率的两倍，减小了外部元件尺寸。

MAX17480完全符合AMD SVI规范要求。输出电压可通过2线SVI动态调整，允许SMPS独立设置为不同电压。摆率控制器能够实现VID码之间的受控转换以及受控的软启动。SVI还允许每个SMPS独立设置为低功耗跳脉冲状态。

瞬态相位重复功能提高了固定频率架构的响应性能，减小了CPU核的总输出电容。基于热敏电阻的温度传感器提供可编程的热故障输出(低电平有效VRHOT)。

MAX17480具有输出过压保护(OVP)、欠压保护(UVP)以及过热保护。当检测到任意上述故障时，控制器关断。真差分电流检测提高了限流和负载电压精度。MAX17480具有可调节的开关频率，为每个CPU核SMPS提供100kHz至600kHz的开关频率范围，而NB SMPS的工作频率是上述范围的两倍。

应用

• 移动AMD SVI核电源
• 多相CPU核电源
• 笔记本电脑/台式计算机
• 电压定位，降压型转换器
