特性

• 600mV 基准 (在整个温度范围内准确度达 1.25%)
• 宽输入电源范围：3V 至 20V

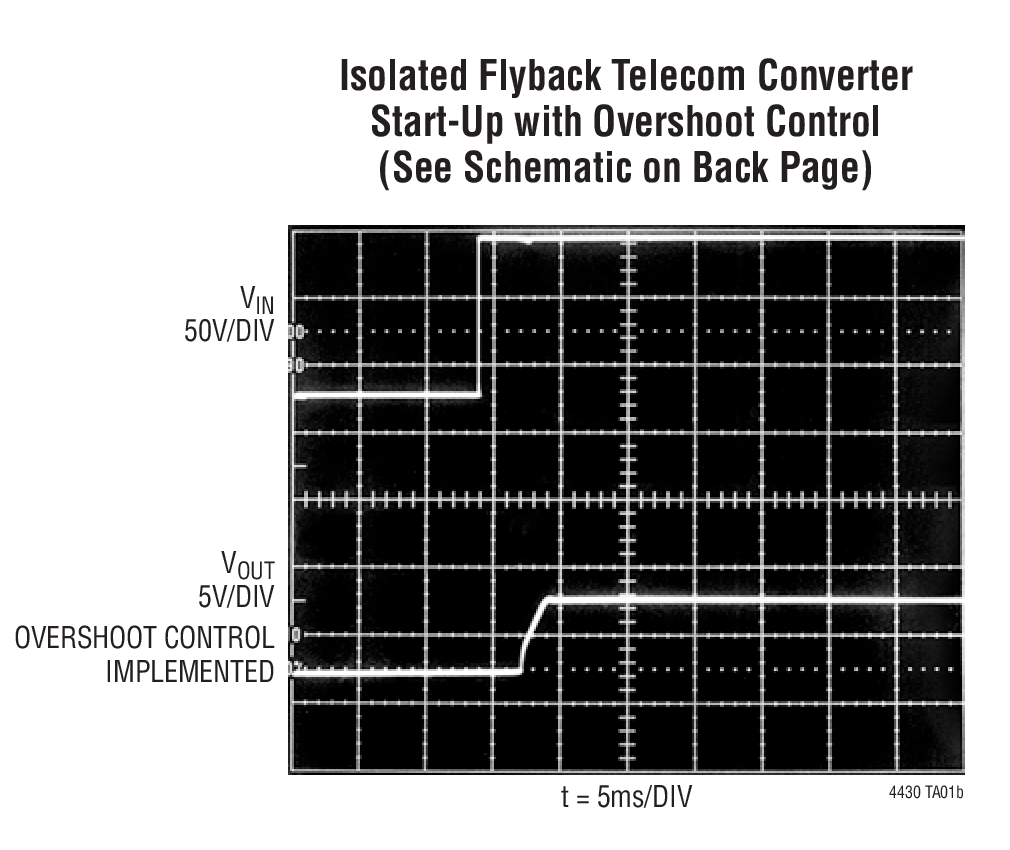

• 过冲控制功能可防止在启动和短路恢复时发生输出过冲
• 高带宽误差放大器实现了简单的环路频率补偿
• 参考于地的光耦合器驱动
• 具电流限制功能的 10mA 光耦合器驱动
• 扁平 (高度仅 1mm) ThinSOT^™ 封装



产品详情和应用

LT^®4430 用于对隔离型电源中越过电流势垒的光耦合器进行驱动。该 IC 包含一个精准修整的基准、一个高带宽误差放大器、一个负输出增益为 6 的电路级 (用以驱动光耦合器) 和独特的过冲控制电路。

LT4430 的 600mV 基准提供了±0.75% 的初始准确度和 ±1.25% 的温度容差。一个高带宽 9MHz 误差放大器提供了简单的频率补偿，并在典型环路交叉频率下实现了可忽略的相移。该光耦合器驱动器提供了 10mA 的驱动电流并具有短路保护功能。该器件具有一种独特的过冲控制功能，此功能可利用单个电容器来防止在启动和短路恢复时发生输出过冲现象。

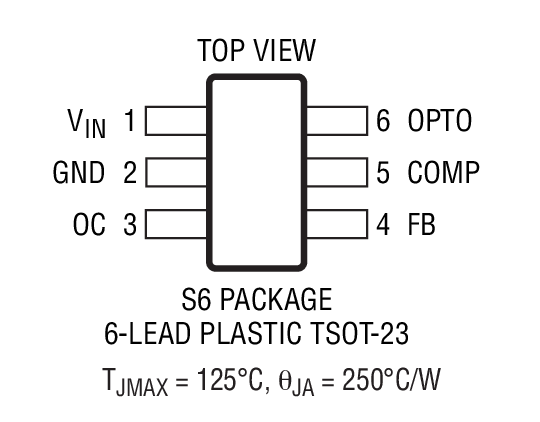

LT4430 采用扁平 6 引脚 TSOT-23 封装。

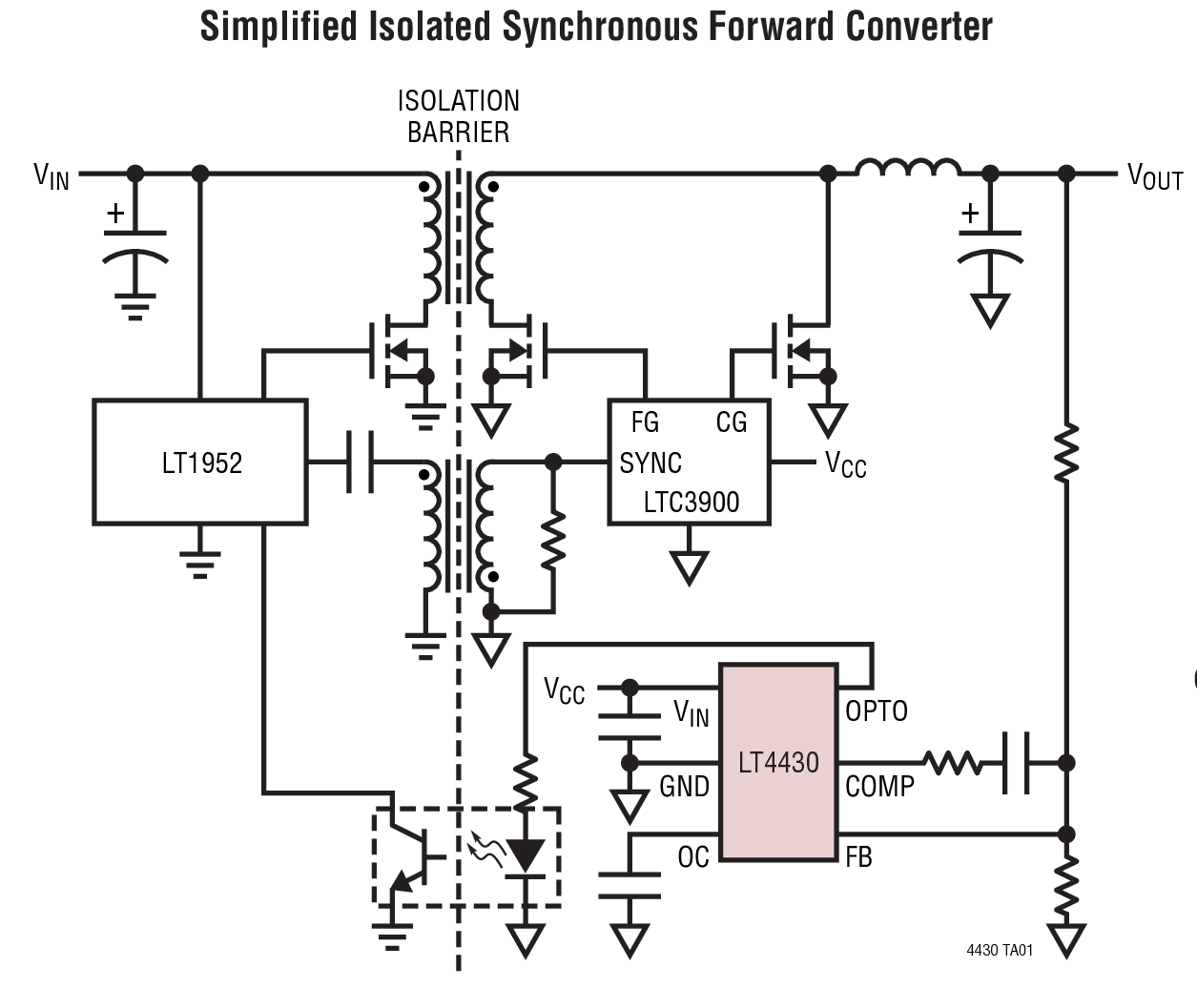

• 48V 输入隔离型 DC/DC 转换器
• 隔离型通信电源系统
• 分布式电源降压型转换器
• 离线隔离型电源
• 工业控制系统
• 汽车和重型设备
