ADI亚德诺 LTC1735 产品介绍

2026-03-09 0次

特性

可同步 / 可设置固定频率
OPTI-LOOP^™ 补偿可较大限度减小 C_OUT
±1% 输出电压准确度
双 N 沟道 MOSFET 同步驱动
宽 V_IN 范围：时为 4V 至 36V 工作
V_OUT范围：0.8V 至 6V
内部电流折返
输出过压放电保护
具失效选项的闭锁短路停机定时器

非常低压差操作：99% 占空比
强制连续控制引脚
任选的可编程软启动
远端输出电压采样
电源良好输出 (仅限 LTC1735F)
逻辑控制的微功率停机：I_Q < 25μA
只需少量组件变更即可与 LTC1435 引脚兼容

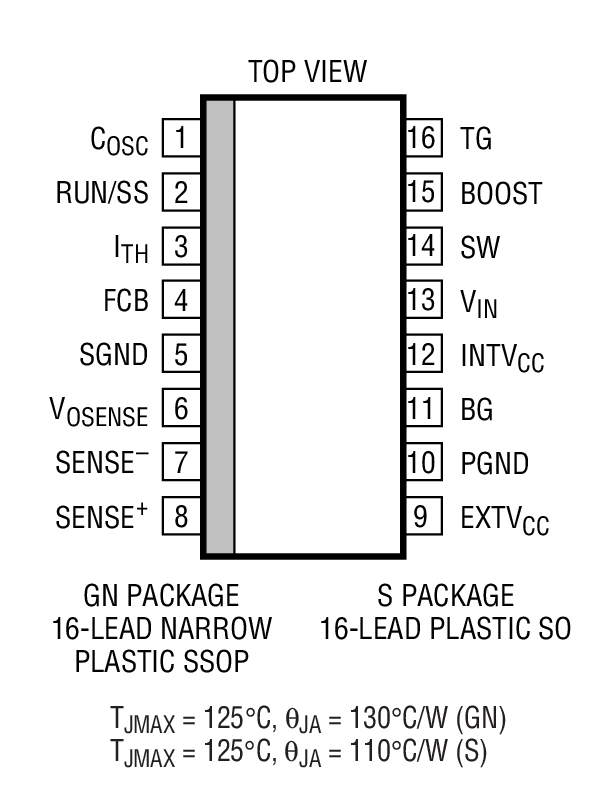

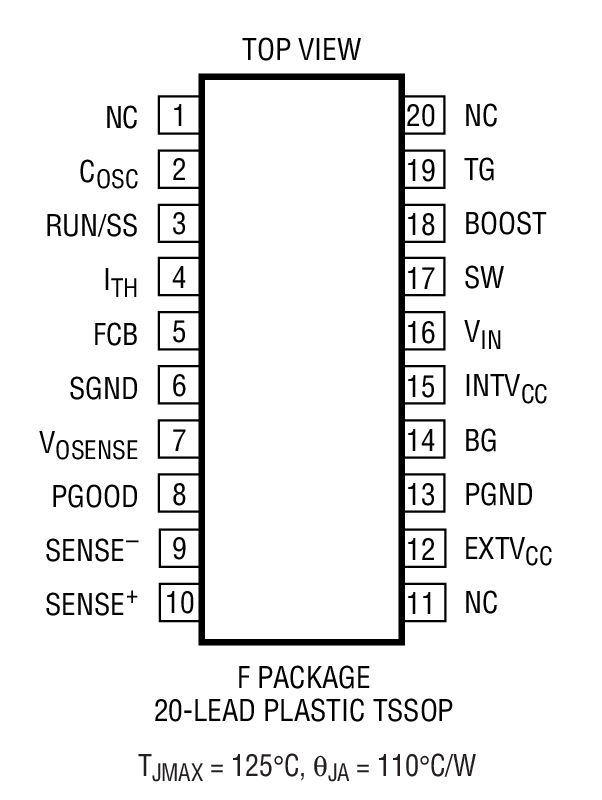

采用 16 引脚窄体 SSOP、SO 封装和 20 引脚 TSSOP 封装 (仅限 LTC1735F)

产品详情和应用

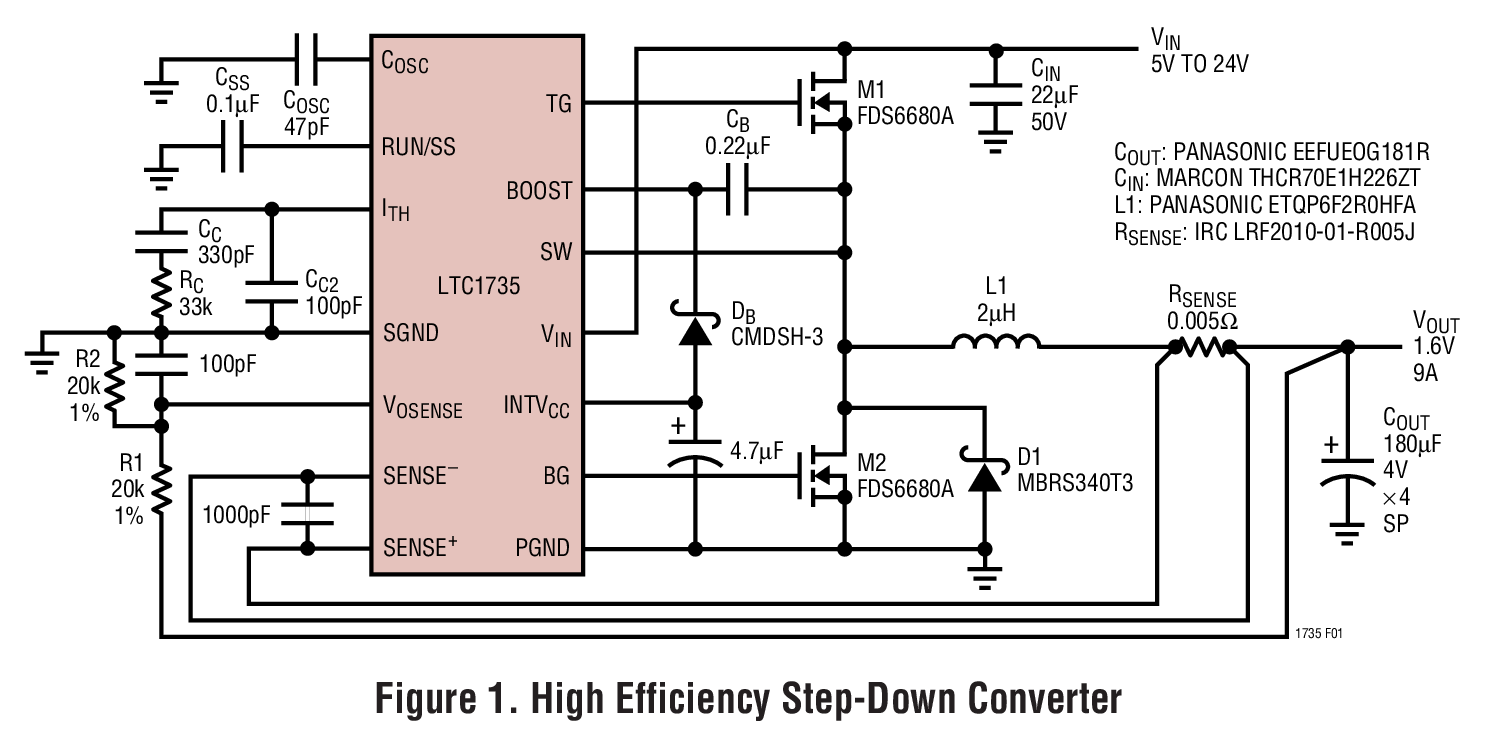

LTC^®1735 是一款同步降压型开关稳压控制器，可采用一种固定频率架构驱动外部 N 沟道功率 MOSFET。突发模式 (Burst Mode^®) 操作在低负载电流条件下提供高效率。精准 0.8V 基准与下一代的微处理器兼容。OPTI-LOOP 补偿的运用使得能在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。

工作频率 (可同步至高达 500kHz) 由一个外部电容器来设定，因而在优化效率时具有更大的灵活性。一个强制连续控制引脚降低了噪声和 RF 干扰，并且当主输出为轻负载时，可通过停用突发模式操作来帮助副端绕组稳压。

保护功能包括内部折返电流限制、输出过压放电保护以及任选的短路停机。软启动由一个能够用于按正确顺序供电的外部电容器提供。工作电流水平可通过一个外部电流检测电阻器由用户设置。宽输入电源范围允许该器件在 4V 至 30V (最大值为 36V) 的电压下工作。

应用

笔记本电脑和掌上型电脑、PDA
蜂窝电话和无线调制解调器
DC 电源分配系统
