ADI亚德诺 LT3120 产品介绍

2026-03-09 0次

特性

输入电压范围：2.5V 至 26V
0.8V 至 24V 输出电压范围
高输出电流
- V_OUT = 5V，V_IN > 6V 时，为 6.5A
- V_OUT = 5V，V_IN > 3V 时，为 3A
- V_OUT = 12V，V_IN > 14V 时，为 6.5A
- V_OUT = 12V，V_IN > 9V 时，为 4A
超低噪声降压-升压架构
可编程的输出限流值

可编程频率范围：400kHz 至 2MHz
准确的使能比较器阈值

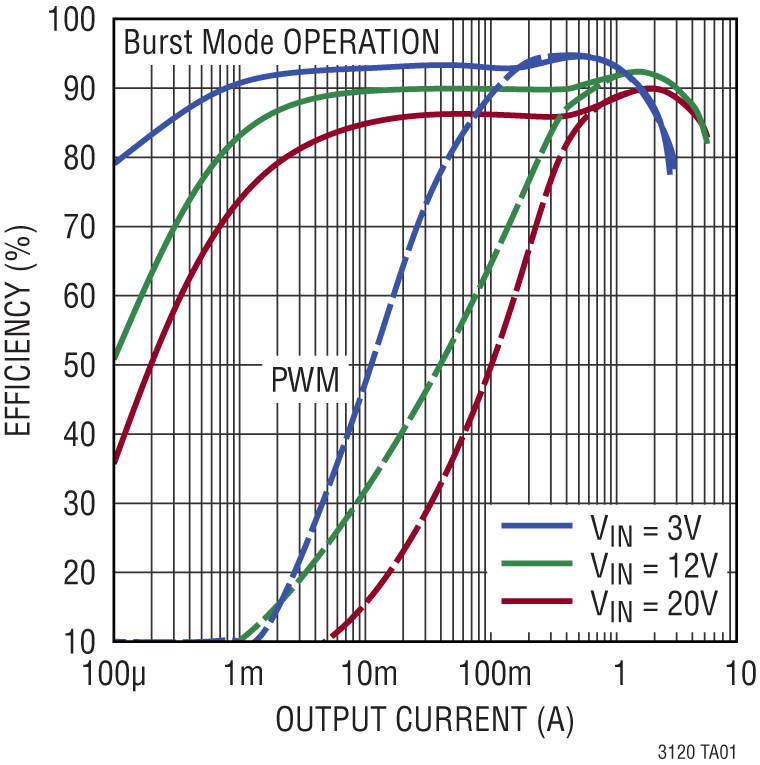

Burst Mode^® 运行，空载 I_Q = 35μA
电流模式控制
外部时钟同步
最大功率点控制

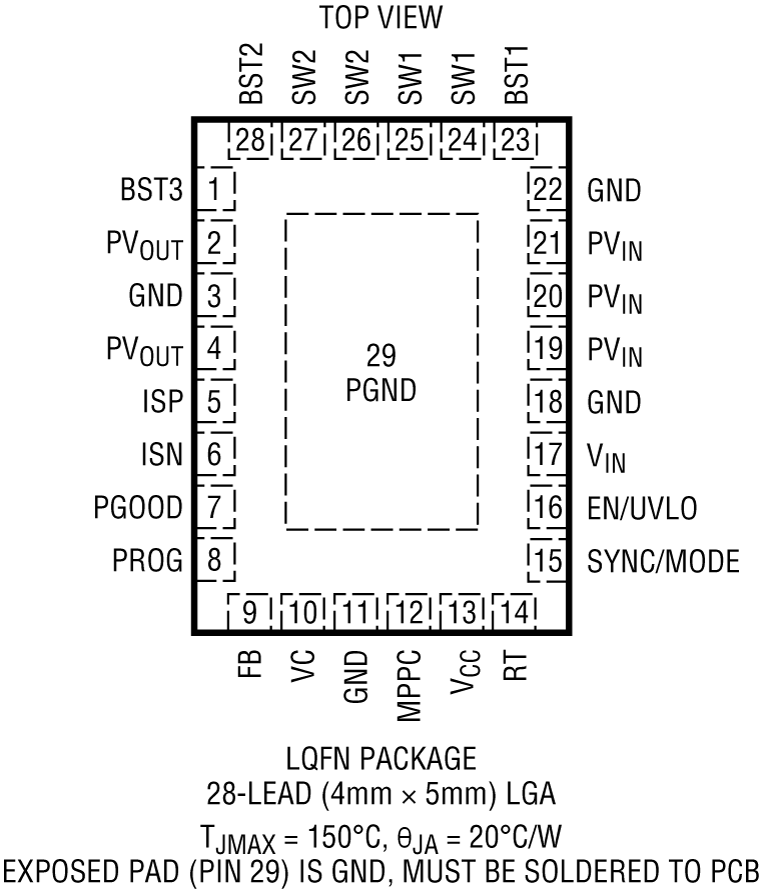

28 引脚 4mm × 5mm LQFN 封装

产品详情和应用

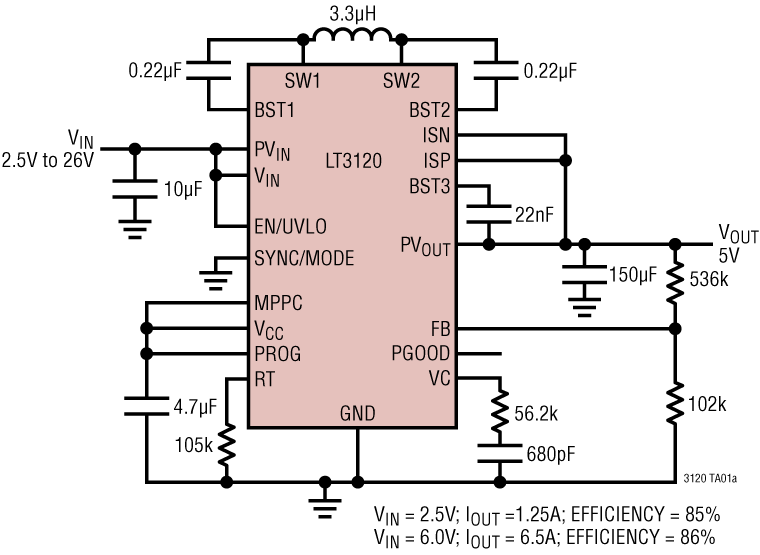

LT3120是一款高效率26V单芯片降压-升压转换器。丰富的特性集成和极低电阻内部电源开关较大程度地减小了总体解决方案的占用面积，甚至适合最苛刻的应用。专有四开关PWM架构采用高于、等于或低于输出电压的输入电压进行无缝低噪声工作。

外部频率编程以及使用内部PLL的同步，支持在400kHz至2MHz的宽开关频率范围内运行。2.5V至26V的宽输入范围非常适合使用非稳压电源（包括电池组和备用电容器）进行操作。启动后，可在输入电压低至500mV的情况下运行。

其他功能包括输出短路保护、热过载保护、小于3μA的关断电流、电源良好指示器、突发模式操作和最大功率点控制

LT3120采用散热增强型28引脚4mm × 5mm LQFN封装。

应用

RF电源
USB功率传输
系统备用电源
由1节至5节锂电池供电的产品
宽输入范围电源
铅酸至12V稳压器
