• 极其紧凑的三电源轨解决方案
• 突发模式 (Burst Mode^®) 操作，I_Q = 15μA
• 1.5MHz 固定频率操作
• 电源良好指示器
• 700mA 同步升压型 DC/DC
  • 0.65V 至 5V V_IN 范围
  • 1.5V 至 5.25V V_OUT 范围

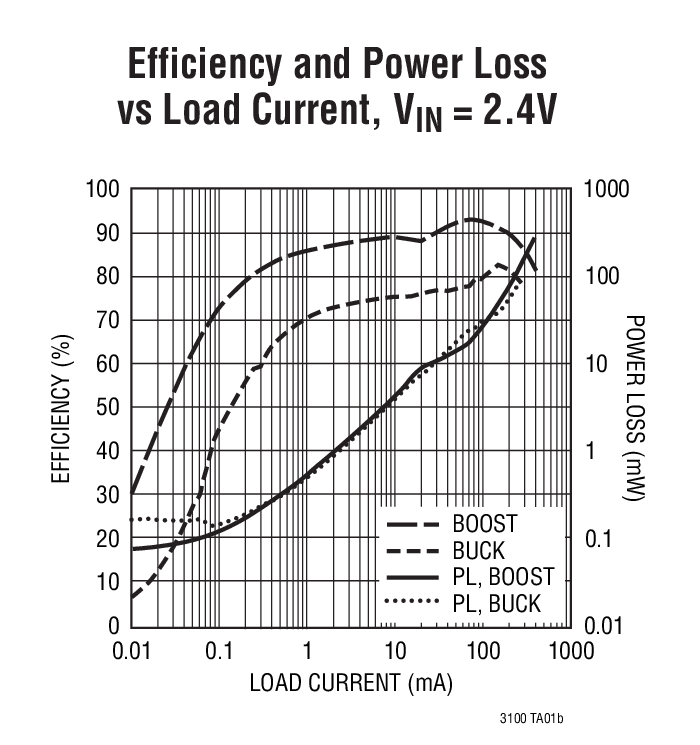

  • 94% 峰值效率
  • V_IN > V_OUT 操作
  • 输出断接
• 250mA 同步降压型 DC/DC

  • 1.8V 至 5.5V V_IN 范围
  • 0.6V 至 5.5V V_OUT 范围
• LDO (V_IN 在内部连接至 V_BST)

  • 0.6V 至 5.25V V_OUT 范围
  • 200mV 压差电压 (在 100mA)

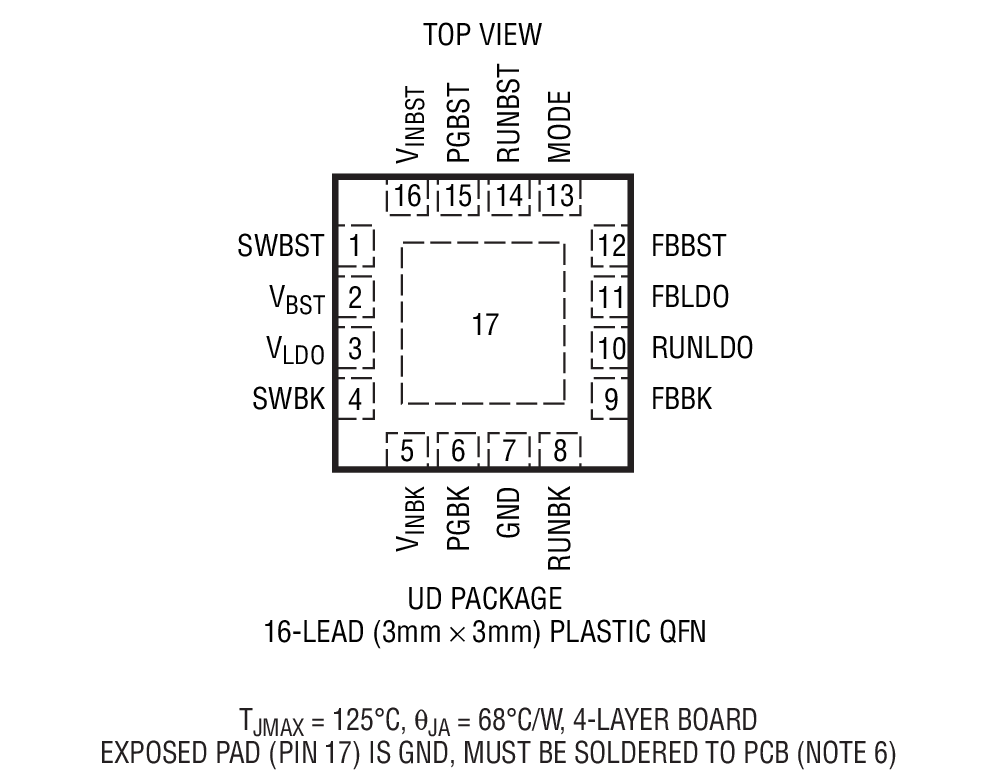

• 采用 16 引脚 3mm x 3mm QFN 封装

产品详情和应用

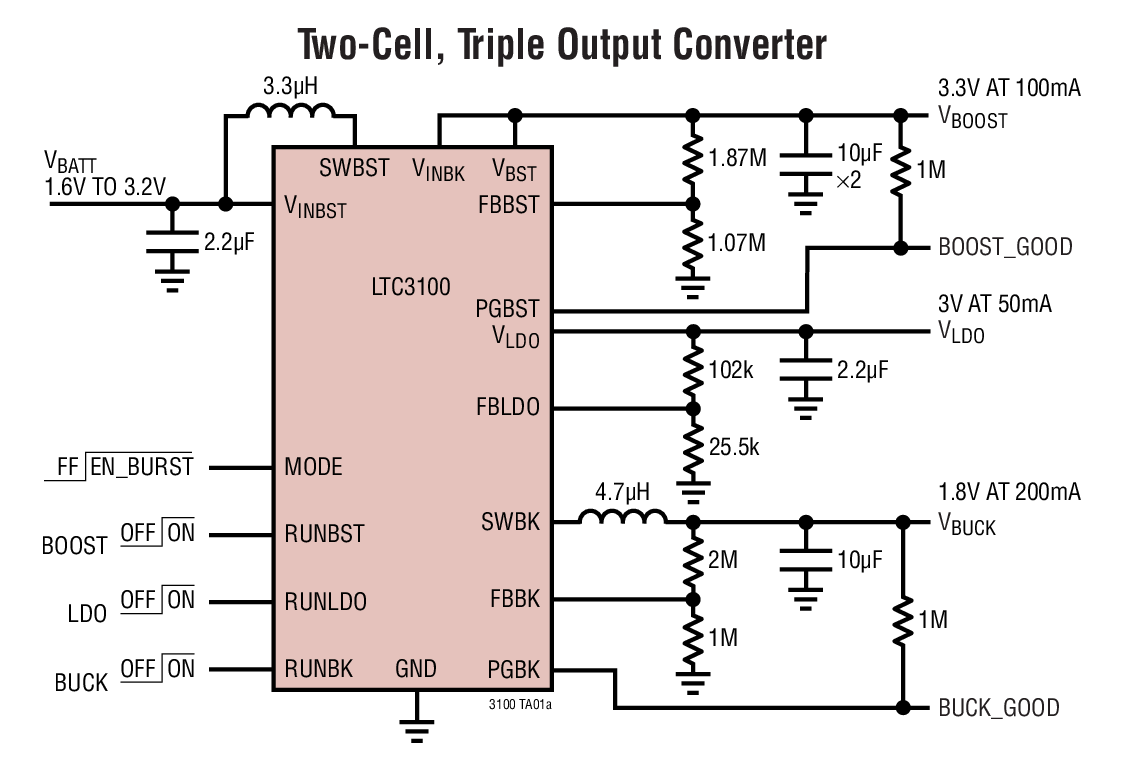

LTC^®3100 集成了一个高效率 700mA 同步升压型转换器、一个 250mA 同步降压型转换器和一个 100mA LDO 稳压器。LTC3100 具有一个 0.65V 至 5V 的宽输入电压范围。降压型转换器可由升压型转换器的输出或从一个 1.8V 至 5.5V 的分离电源来供电。LDO 还可被用作升压型转换器输出端上的一个排序开关。

1.5MHz 的开关频率允许使用纤巧、扁平的电感器和陶瓷电容器，因而较大限度地缩减了解决方案的占板面积。开关稳压器采用电流模式控制，并在内部进行补偿，从而减少了外部元件数目。每个转换器可自动地变换至突发模式操作，以在整个负载范围内保持高效率。对于低噪声应用，可以停用突发模式操作。集成 LDO 提供了第三个低噪声、低压差电源。

抗振铃电路通过在不连续模式中对升压电感器进行阻尼来降低 EMI。其他的特点包括低于 1μA 的停机电流和过热停机功能。LTC3100 采用 16 引脚 3mm x 3mm x 0.75mm QFN 封装。
