特性

• 完整的开关模式电源
• 宽输入电压范围：4.5V 至 60V (7.5V 最小起动电压)
• 宽输出电压范围：2.5V 至 24V (见表 2)
• 4A 输出电流
• 可编程软起动
• 9μA 停机电源电流
• 可选开关频率电流模式控制

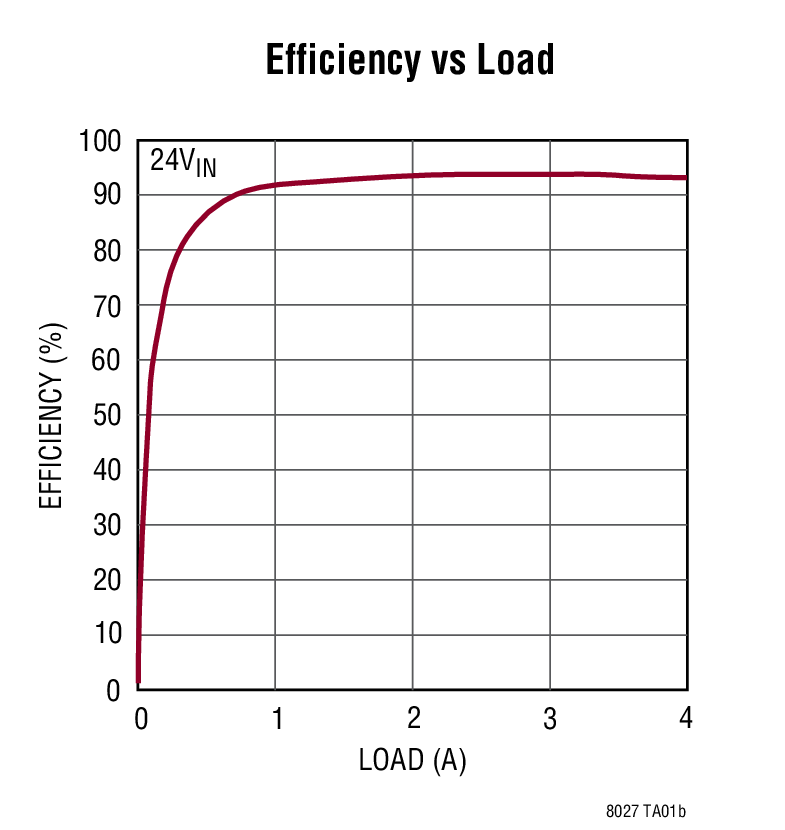

• 效率高达 95%
• SnPb (BGA) 或符合 RoHS 标准 (LGA 和 BGA) 涂层

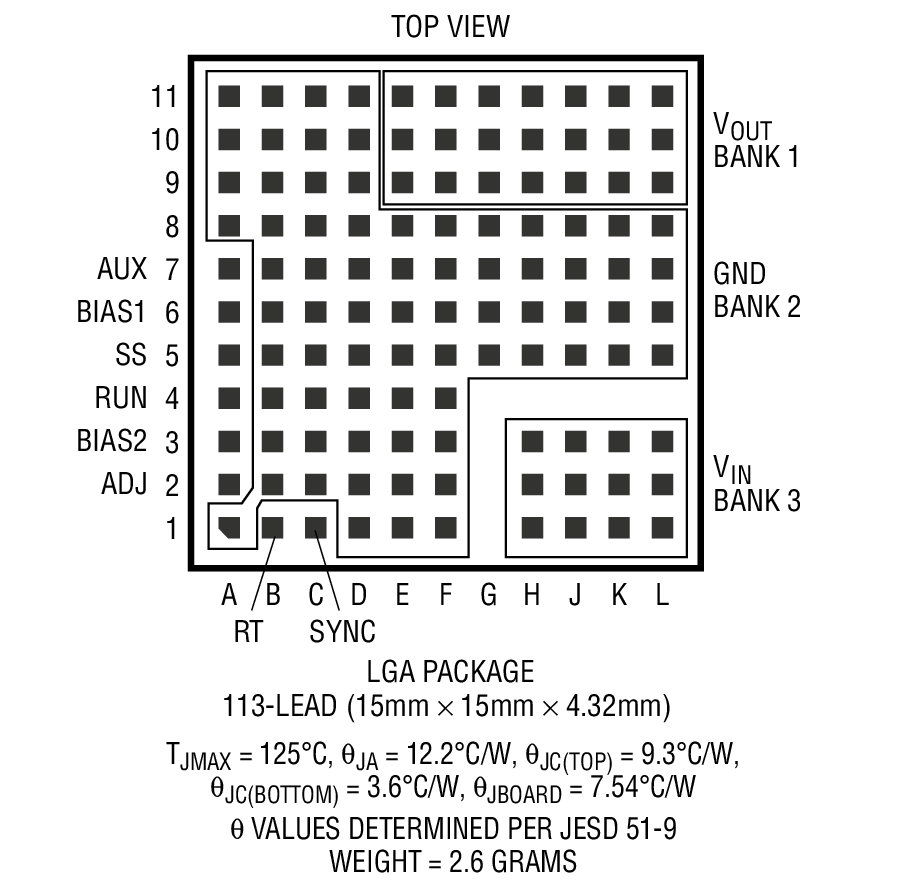

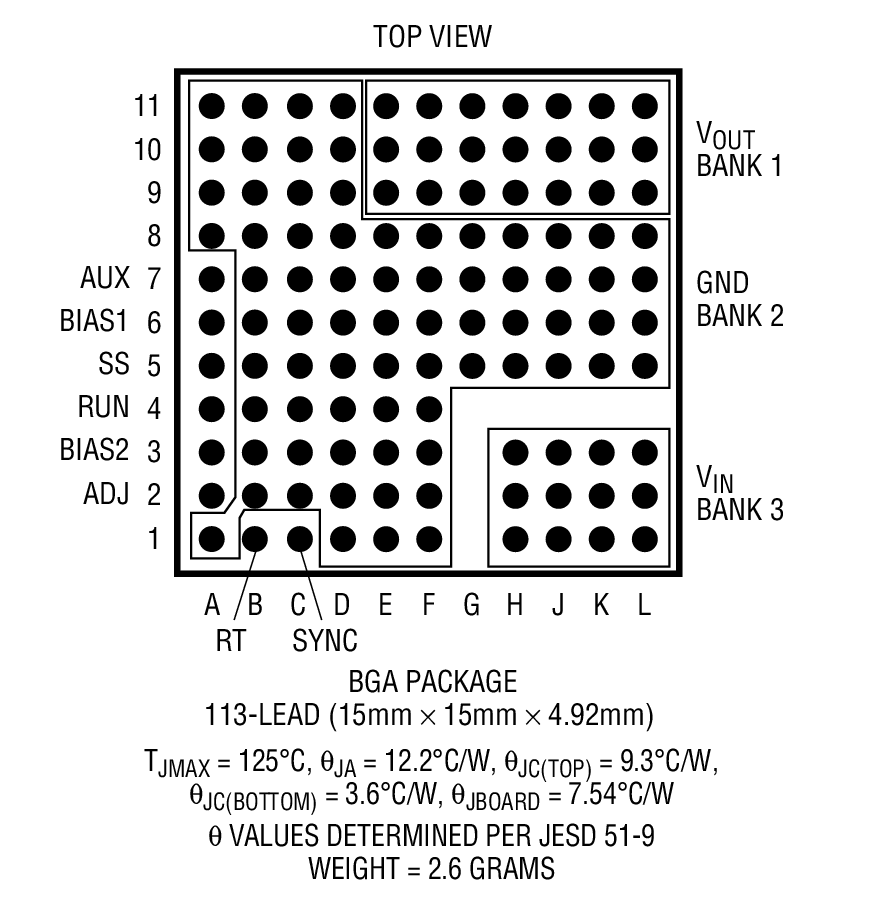

• 表面贴装型 LGA (15mm x 15mm x 4.32mm) 和 BGA (15mm x 15mm x 4.92mm) 封装



产品详情和应用

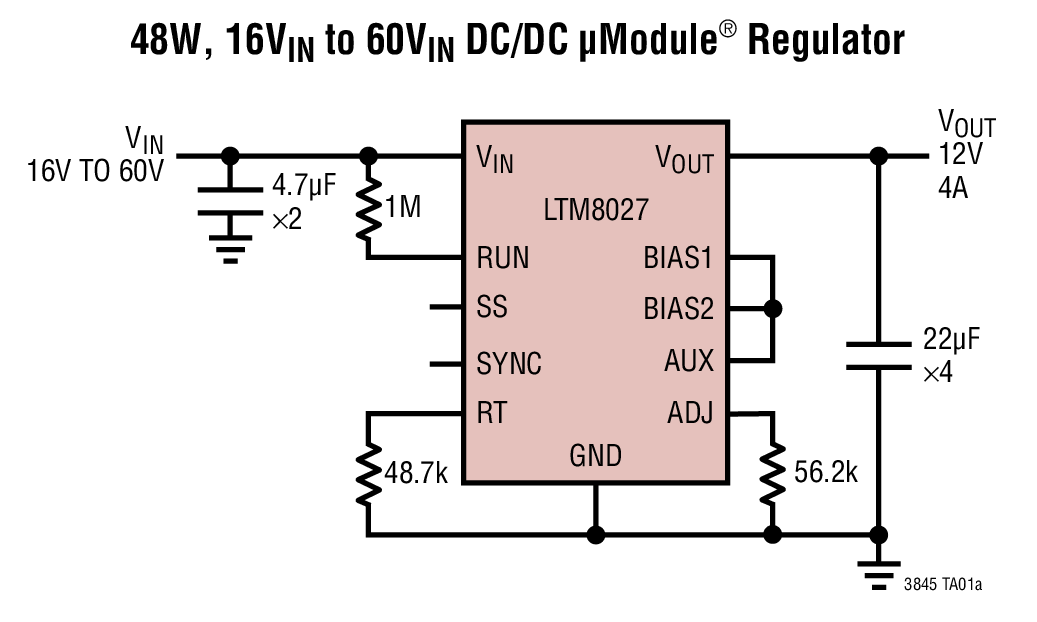

LTM^®8027 是一款完整的 4A、DC/DC 降压型电源。封装中内置了开关控制器、电源开关、电感器以及所有的支持元件。LTM8027 可在一个 4.5V 至 60V 的输入电压范围内运作 (最小起动电压为 7.5V)，支持高达 24V 的输出电压和一个 100kHz 至 500kHz 的开关频率范围 (各由单个电阻器来设定)。仅需采用大容量的输入和输出滤波电容器便可实现完整的设计。

由于采用了扁平的封装 (高度仅 4.32mm)，因而可以利用 PC 板底部的未用空间，以实现高密度负载点调节。内置的软起动定时器可借助一个小电容器来调节。

LTM8027 采用了紧凑 (15mm x 15mm x 4.32mm) 模压焊盘网格阵列 (LGA) 和 (15mm x 15mm x 4.92mm) BGA 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8027 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

• 12V 和 42V 汽车及重型设备
• 48V 电信电源
• 航空电子设备和工业控制系统
• 分布式功率转换器
