特性

• 三通道、120° 定相控制器降低所需的输入电容和电源所引起的噪声
• 可配置为一个 180° 双相控制器和一个单相控制器
• 第三个相位能调节一个高达 13.5V 的输出
• 高效率：达 92%
• R_SENSE 或 DCR 电流检测
• ±0.75% 0.8V 输出电压准确度
• 可锁相固定频率：250kHz 至 750kHz
• 支持预偏置输出
• 双路 N 沟道 MOSFET 同步驱动
• 宽 V_IN 范围：4.5V 至 24V 运作 (绝对最大值为 28V)
• 可调软起动电流斜坡上升或跟踪
• 折返输出电流限制
• 输出过压保护
• 双通道电源良好输出电压监视器

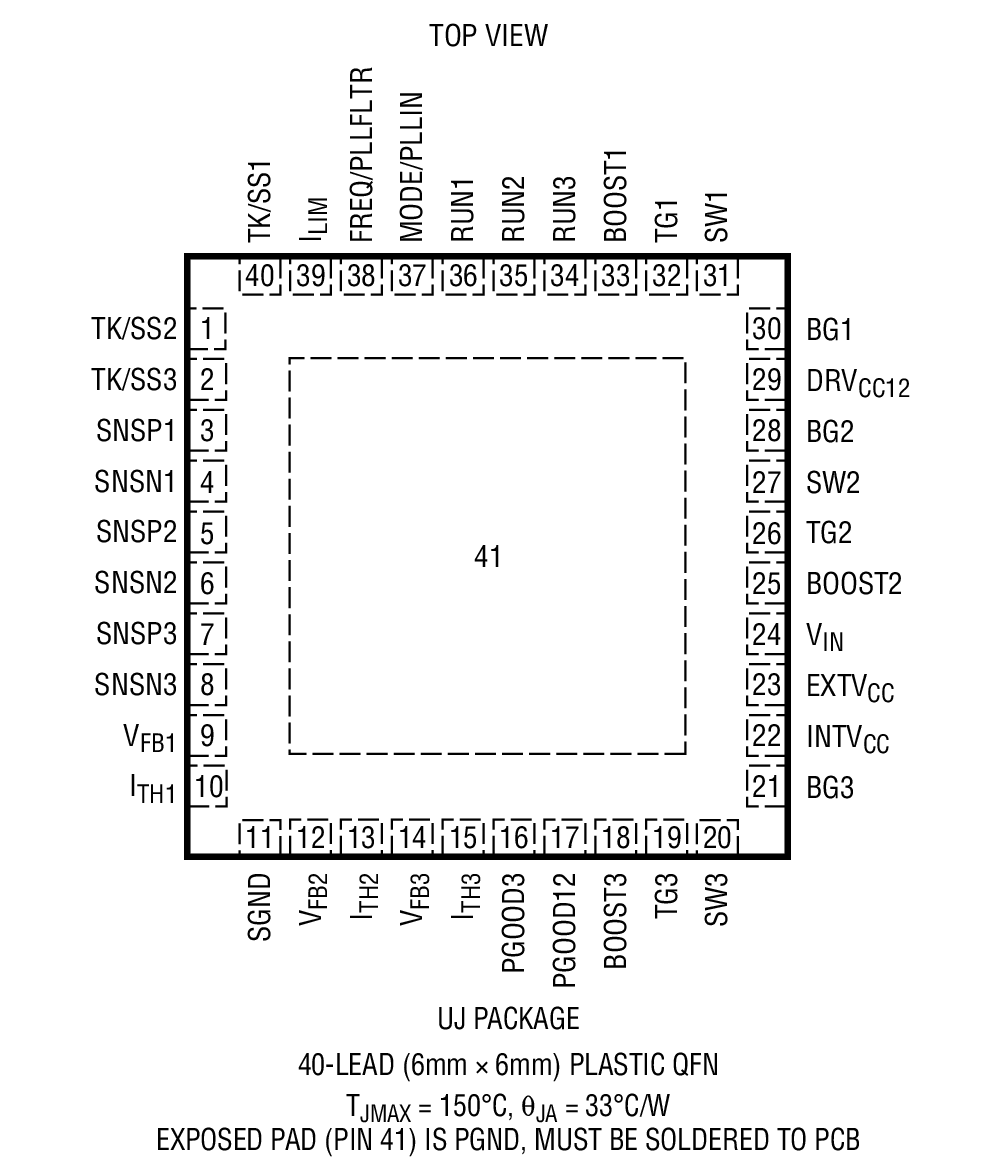

• 40 引脚 6mm x 6mm QFN 封装



产品详情和应用

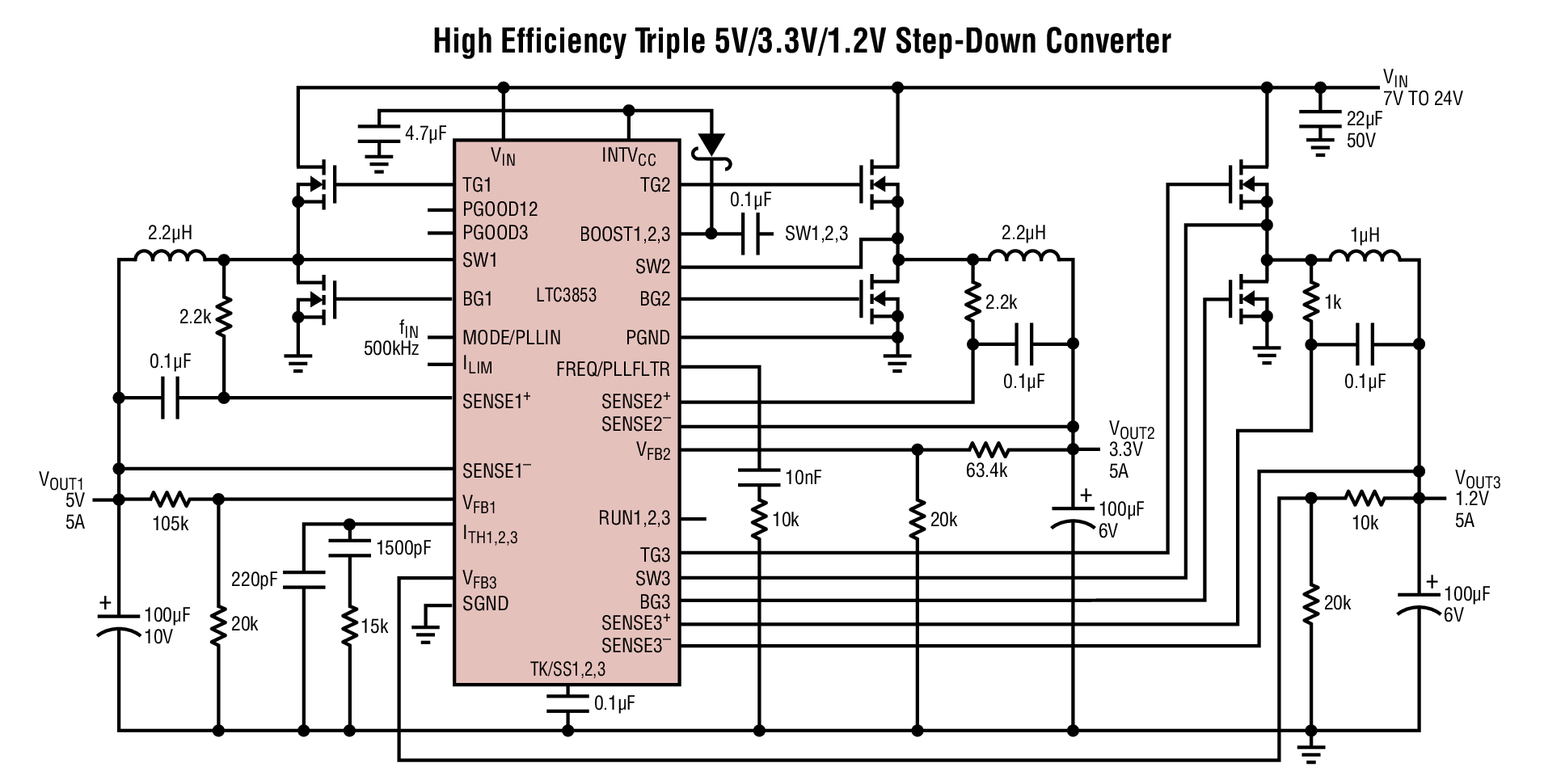

LTC^®3853 是一款高性能、三路输出、降压型开关稳压控制器，用于驱动全 N 沟道同步功率 MOSFET 级。通过使输出级异相运作，较大限度地降低了功率损耗和电源噪声。如果需要，可将该器件配置为一个双相控制器和一个单相控制器。另外，这款器件还可通过配置来提供单个三相输出，以输送更高的输出电流。

4.5V 至 24V (最大值为 28V) 的宽输入电压电源范围囊括了大多数电池化学组成和中间总线电压。第三个相位能够调节高达 13.5V 的输出电压。一种恒定频率电流模式架构可提供一个高达 750kHz 的可锁相频率。

用于每个输出的独立 TK/SS 引脚负责使输出电压斜坡上升，并可针对重合及比例式跟踪进行配置。电流折返功能用于在短路情况下对 MOSFET 的热耗散加以限制。MODE/PLLIN 引脚负责选择执行突发模式 (Burst Mode^®) 操作、脉冲跳跃或连续电感器电流模式。
