ADI亚德诺 ADP1614 产品介绍

2026-03-09 0次

特性

可调和固定限流选项：
最高可调电流：4A
固定电流：3A
输入电压范围：2.5 V至5.5V
固定频率选项：650kHz或1.3MHz
可调输出电压最高可达20V

可调软启动
欠压闭锁
热关断

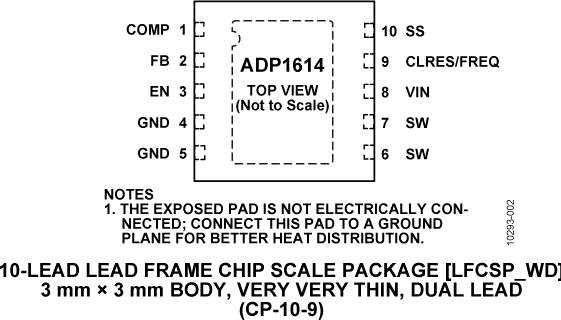

3mm×3mm、10引脚LFCSP

产品详情和应用

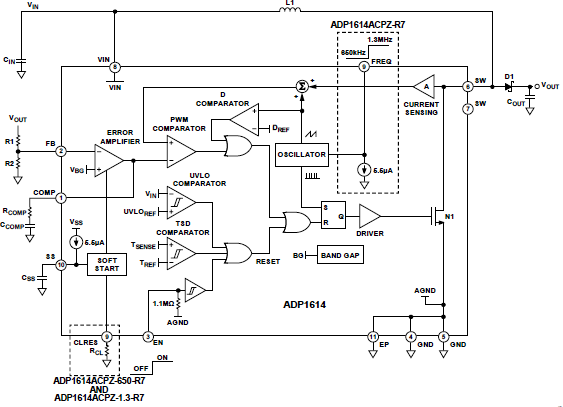

ADP1614是一款升压DC-DC开关转换器，集成了功率开关，能够提供高达20V的输出电压。ADP1614具有引脚可调电流限值，该限值通过外部电阻设置，升压开关频率固定于650kHz或1.3MHz。此外，ADP1614还提供固定3A限流和引脚可选频率。ADP1614的封装高度仅有0.8mm，特别适合空间受限的应用，如便携式设备和薄膜晶体管(TFT)液晶显示器(LCD)等。

ADP1614以电流模式脉冲宽度调制(PWM)方式工作，功效比最高可达94%。可调软启动可以防止器件启用时的涌入电流。PWM电流模式架构能提供出色的瞬态响应及简便的噪声滤波，并且允许使用节省成本的小型外部电感和电容。其它重要特性包括欠压闭锁(UVLO)、热关断(TSD)和逻辑控制使能。

ADP1614采用无铅、10引脚引脚架构芯片级封装(LFCSP)。

应用

TFT LCD偏置电源
便携式应用
工业/仪器设备
