特性

• 双通道、高效、同步整流降压型转换器
• 主电源
  • 可调范围：+1.25V至+5.5V
  • 负载电流超过2A
  • 效率高达95%
• 内核电源
  • 可调范围：1V至5V
  • 内部开关
  • 负载电流高达1.5A
  • 效率高达92%
• 占空比高达100%（最大值）
• 开关频率高达1.25MHz
• 输入电压范围：+2.7V至+28V
• 静态电流：170µA
• 关断电流：5µA
• 数字软启动
• 独立关断输入

产品详情和应用

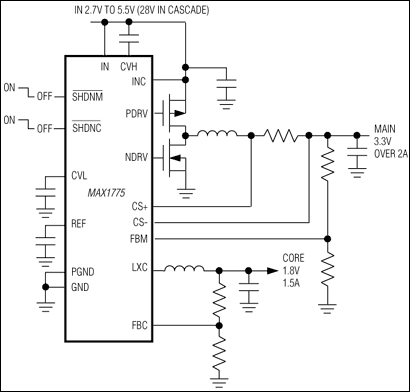

MAX1775双通道、降压型DC-DC转换器产生主电源（超过2A时为+3.3V）和内核（高达1.5A时为+1.8V）电源，为PDA、小型笔记本电脑和其他手持设备提供完整的电源解决方案。主输出的可调范围为+1.25V至+5.5V。内核输出的可调范围为1V至5V。两款开关转换器的工作频率高达1.25MHz，适用于小型外部元件，并使用同步整流器实现高达95%的效率。运行占空比高达100%，可提供尽可能低的压差，以延长电池的使用时间。

MAX1775可接受+2.7V至+28V的输入，适用于许多常见的电池配置以及AC-DC壁式适配器。数字软启动减少了上电时的电池浪涌电流。主电源和内核电源转换器都有独立的关断输入。MAX1775采用小型16引脚QSOP封装。

提供了MAX1775评估套件以帮助缩短设计时间。

应用

• 手持式计算机
• 网络浏览器
• PDA
• POS终端
• 亚笔记本电脑
