特性

• 宽输入电压范围：3.2V 至 36V (40V 瞬态电压)
• 三个输出：2A、1A、1A
• 100% 占空比操作
• 利用电阻器设置的恒定频率
• 具坚固的抗短路性能
• 宽同步 (SYNC) 范围：350kHz 至 2.2MHz
• 反相开关操作可降低纹波
• 反馈电压：800mV
• 独立的运行 / 软起动引脚
• 具 UVLO 的停机模式
• 内部补偿
• 热停机

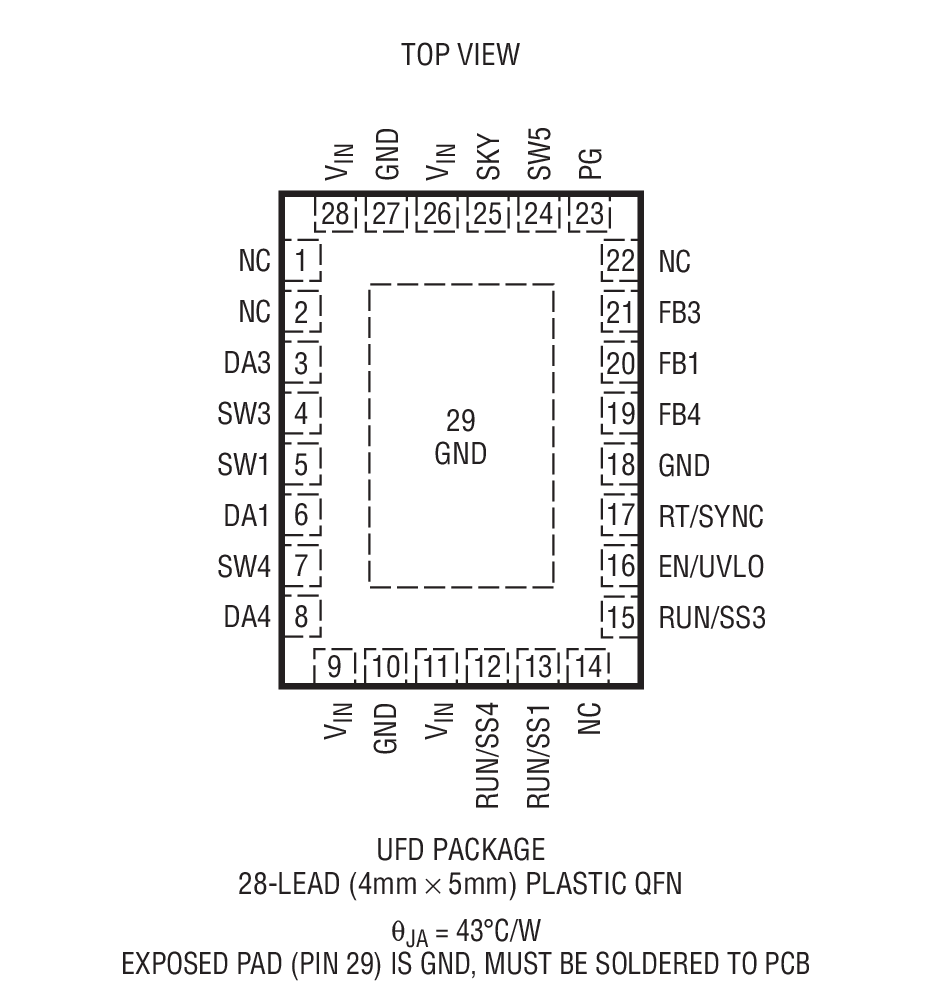

• 纤巧型 28 引脚 (4mm x 5mm) 耐热性能增强型 QFN 封装

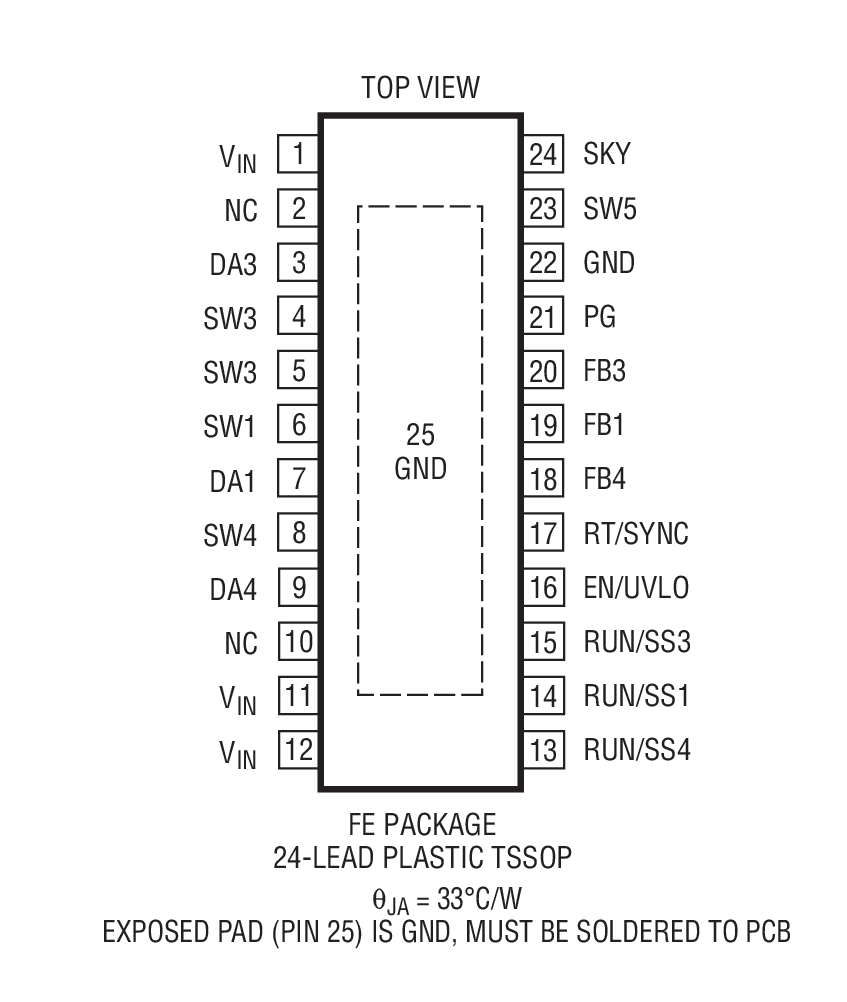

• 24 引脚裸露衬垫 TSSOP 封装

产品详情和应用

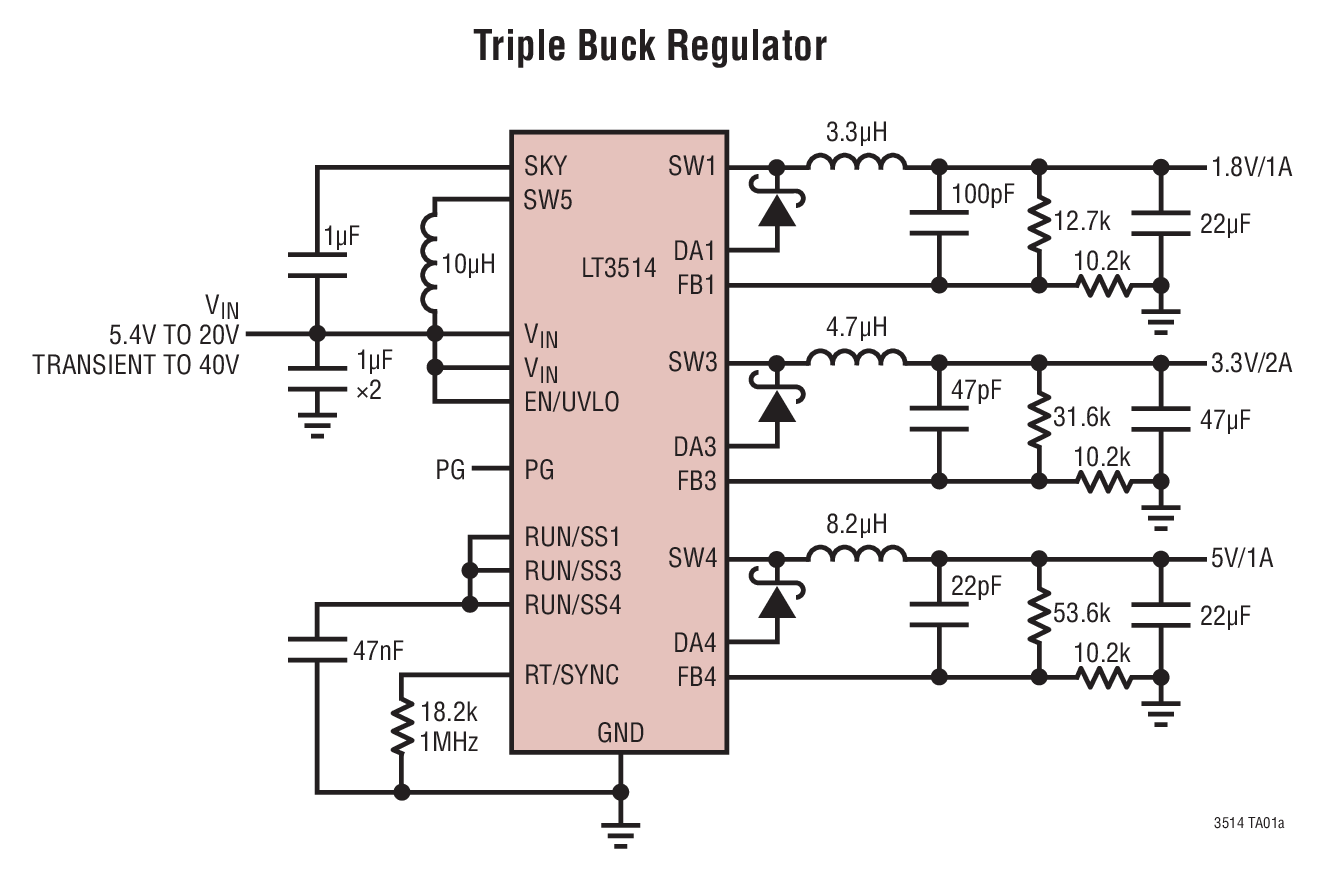

LT^®3514 包括 3 个降压型稳压器 (2A、1A、1A 输出电流)。该器件具有 3.2V 至 36V 的宽工作输入范围。一个片内升压型稳压器允许每个通道以高达 100% 的占空比运作。LT3514 设计用于较大限度地减少外部组件数目，并实现简单小巧的应用电路。

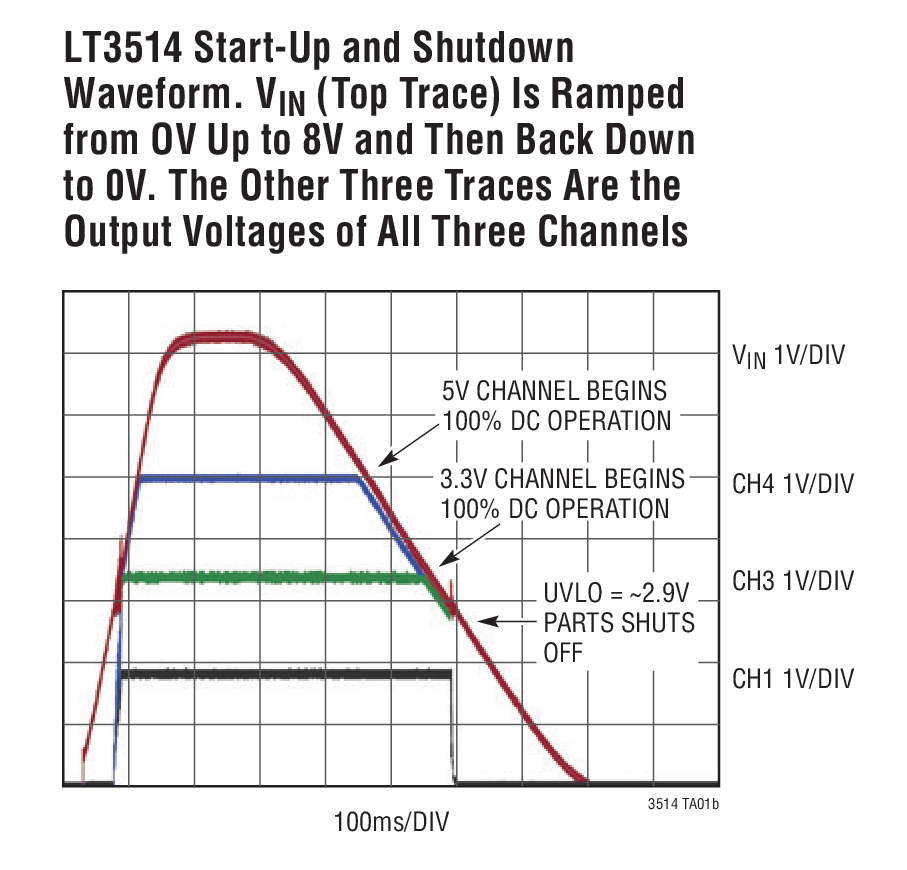

LT3514 可在故障情况下稳健地运作。逐周期电流限值和箝位二极管电流限值检测功能可在过载期间保护 IC。热停机用于在高温时保护电源开关。软起动功能有助于在启动过程中使峰值电感器电流保持受控状态。

另外，LT3514 还具有输出电压跟踪和排序、可编程频率、可编程欠压闭锁和一个用于指示所有输出均处于调节状态的电源良好引脚。

LT3514 比 LT3504 少一个通道 (CH2)，并具有一个可输出 2A (而不是 1A) 的通道 (CH3)。采用 QFN 封装的 LT3514 与 LT3504 引脚兼容。LT3504 可提供 4 个 1A 输出。

• 汽车电池调节
• 工业控制电源
• 墙上变压器调节
• 分布式电源调节
