ADI亚德诺 MAX38647B 产品介绍

2026-03-09 0次

特性

延长电池寿命
- 440nA 超低静态电源电流
- 关断电流：5nA
- 94% 峰值效率，10μA 时超过 90%
易于使用 – 应对常见操作
- 1.8V 至 5.5V 输入电压范围
- 0.5V 至 1.8V 输出电压范围
- 高达 175mA 输出电流
在多个用例中保护系统
- 短路保护
- 内部有源放电
可编程单个电阻器（32 设置）
- 通过数控 VSEL1 和 VSEL2 引脚为每个 RSEL 设置提供四个输出电压电平

用于转换器开/关控制的 EN 引脚
用于低压差操作的 100% 占空比模式
减小尺寸并提高可靠性
- 工作温度范围为 −40°C 至 +125°C

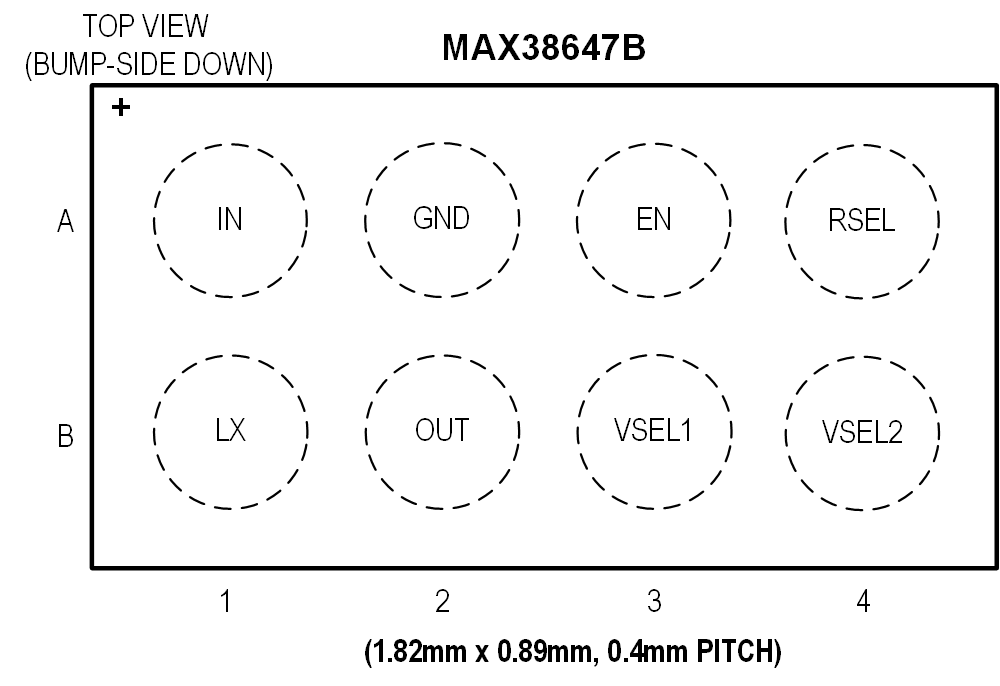

- 8 焊球 WLP（1.82mm x 0.89mm，0.4mm 间距）
- 10 引脚 TDFN（3mm x 3mm，0.5mm 间距）

产品详情和应用

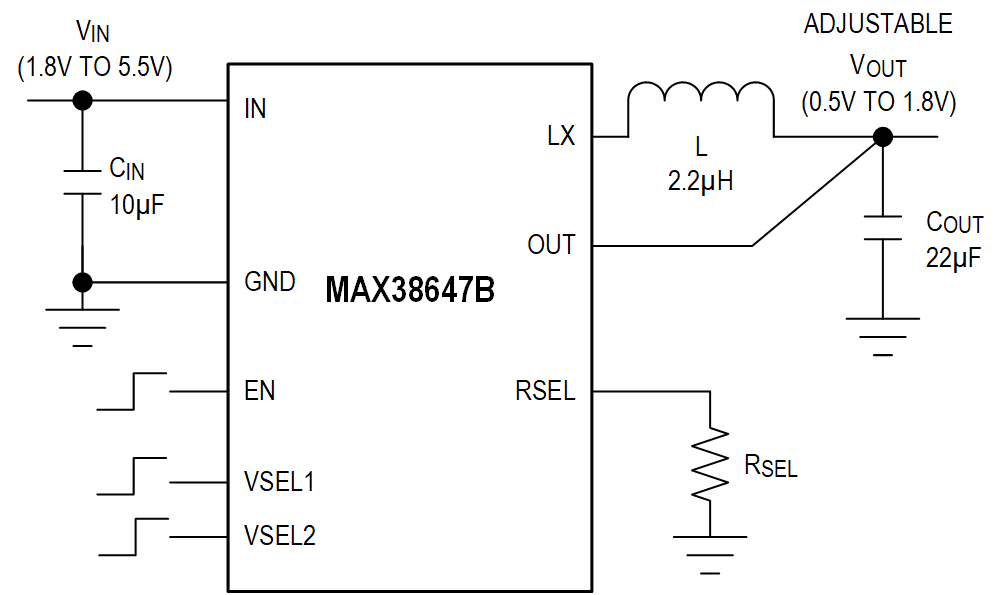

MAX38647B 是一款超低 I_Q (440nA) 降压转换器，可将 1.8V 至 5.5V 的输入电压转换为 0.5V 至 1.8V 的输出电压。通过 RSEL 引脚上的单个外部电阻 (R_SEL)，可以编程设置四种不同的输出电压，如数据手册中的表 1 所示。使用两个电压选择引脚 VSEL1 和 VSEL2，通过将其拉高或拉低，可以在选定的四个输出电压之间动态改变输出电压。四个输出电压在启动期间确定。输出电压从低电压转换为高电压采用开环限流方式控制。从高电压转换为低电压完全取决于负载。

降压转换器在超低功耗模式 (ULPM)、低功耗模式 (LPM) 和高功耗模式 (HPM) 之间自动切换，根据负载电流尽可能以更高的效率处理负载。降压转换器在 ULPM 中过度调节，使得输出电容能够防止负载瞬变期间发生输出欠冲。参见数据手册中的图 1，了解 MAX38647B 模式转换。该套件支持以 100% 占空比运行。

当套件处于关断状态时，有源放电电阻将 OUT 拉至地。在环境温度超过 +85°C 的应用中，可能需要 >10μA 的负载电流，以防止因功率 FET 漏电流导致输出电压飙升。

应用

空间有限的便携式消费电子产品
可穿戴设备超低功耗 IoT、NB IoT 和 Bluetooth^® LE
采用单个锂离子和纽扣电池供电的产品
有线、无线工业产品
