特性

• 功率密度高，元件数量少
  • 双路输出或双相操作
  • 单电源操作，并集成LDO用于偏置生成
  • 可选2.5V至5.5V外部偏置，实现更高效率
  • 紧凑型3.5mm x 4.6mm、21引脚、FC2QFN封装
  • 内部补偿
• 宽工作范围
  • 输入电压范围：2.7V至16V
  • 输出电压范围：0.5V至5.8V
  • 可配置开关频率：500kHz至3MHz
  • –40°C至+125°C；结温范围
  • 通过3个引脚搭接可编程引脚来选择不同配置
  • 每个输出都有独立的使能和电源良好指示
• 优化的性能和效率
  • 峰值效率：92.5%（V_DDH = 12V, V_OUT = 1.8V, f_SW = 1MHz）
  • 交错式180°错相工作
  • 可选AMS可改善负载瞬态
  • 可选DCM可提高轻负载效率
  • 有源电流均衡支持双相操作（仅适用于MAX20808）

产品详情和应用

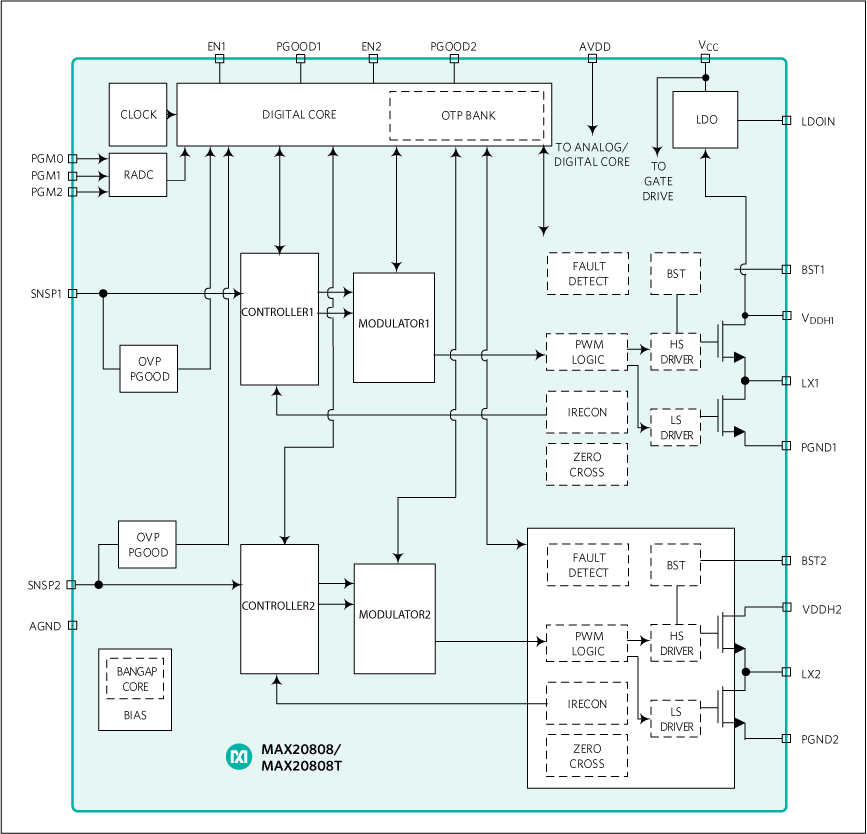

MAX20808/MAX20808T是一款完全集成式双路输出高效降压型DC-DC开关稳压器。该稳压器可以采用2.7V至16V输入电源，支持0.5V至5.8V稳压输出，每路输出提供最高4A负载电流。采用MAX20808，两个输出可以并联成为一个单路输出、双相稳压器，从而支持高达8A的负载电流。

该器件的开关频率可在500kHz至3MHz之间进行配置，并能够优化解决方案的尺寸和性能设计。

MAX20808/MAX20808T使用固定频率电流模式控制，支持内部补偿。双路开关稳压器以180°错相运行。MAX20808/MAX20808T采用可选的先进调制方案(AMS)，以提供更高的动态负载瞬态性能。该器件还采用可选的断续导电模式(DCM)操作来提高轻负载效率。可以通过将引脚绑定电阻从PGM_引脚连接到地来选择操作设置和可配置功能。

MAX20808/MAX20808T具有一个内部1.8V低压差(LDO)输出，为栅极驱动(V_CC)和内部电路(AVDD)供电。该器件还包含可选的LDO输入引脚(LDOIN)，可以连接2.5V至5.5V偏置输入电源来实现更高效率。

MAX20808/MAX20808T集成了多种保护功能，包括正负过流保护、输出过压保护和过温保护，可确保设计稳定可靠。

MAX20808/MAX20808T采用紧凑型3.5mm x 4.6mm FC2QFN封装，支持-40°C至+125°C结温。MAX20808封装顶部开放，MAX20808T封装顶部闭合。

应用

• 通信设备
• FPGA/DSP/MCU的I/O引脚
• 存储器 V_DDQ
• 网络设备
• 负载点稳压器
• 服务器和存储设备
• μP 芯片组
