• 高输出电压：高达 60V
• 大的 1Ω 栅极驱动器
• 无需电流检测电阻器
• 双路 N 沟道 MOSFET 同步驱动
• ±0.5% 0.8V 电压基准
• 快速瞬态响应
• 可编程软起动
• 可产生 5.5V 驱动器电源
• 电源良好输出电压监视器
• 可调关断时间 / 频率：t_OFF(MIN) < 100ns
• 可调逐周期电流限制
• 在驱动器电源上提供欠压闭锁
• 输出过压保护

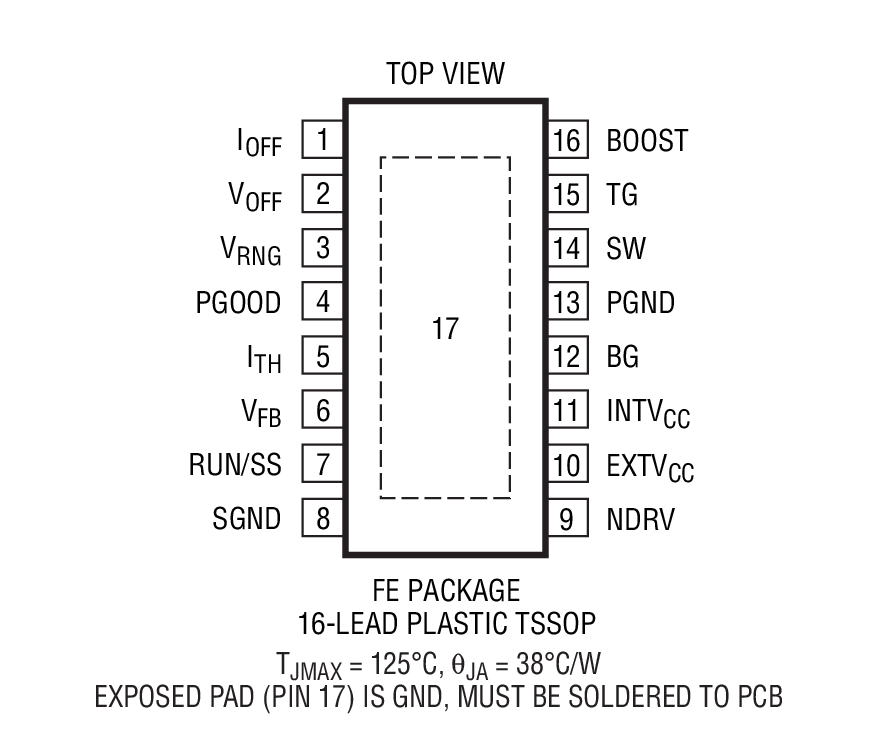

• 耐热增强型 16 引脚 TSSOP 封装

产品详情和应用

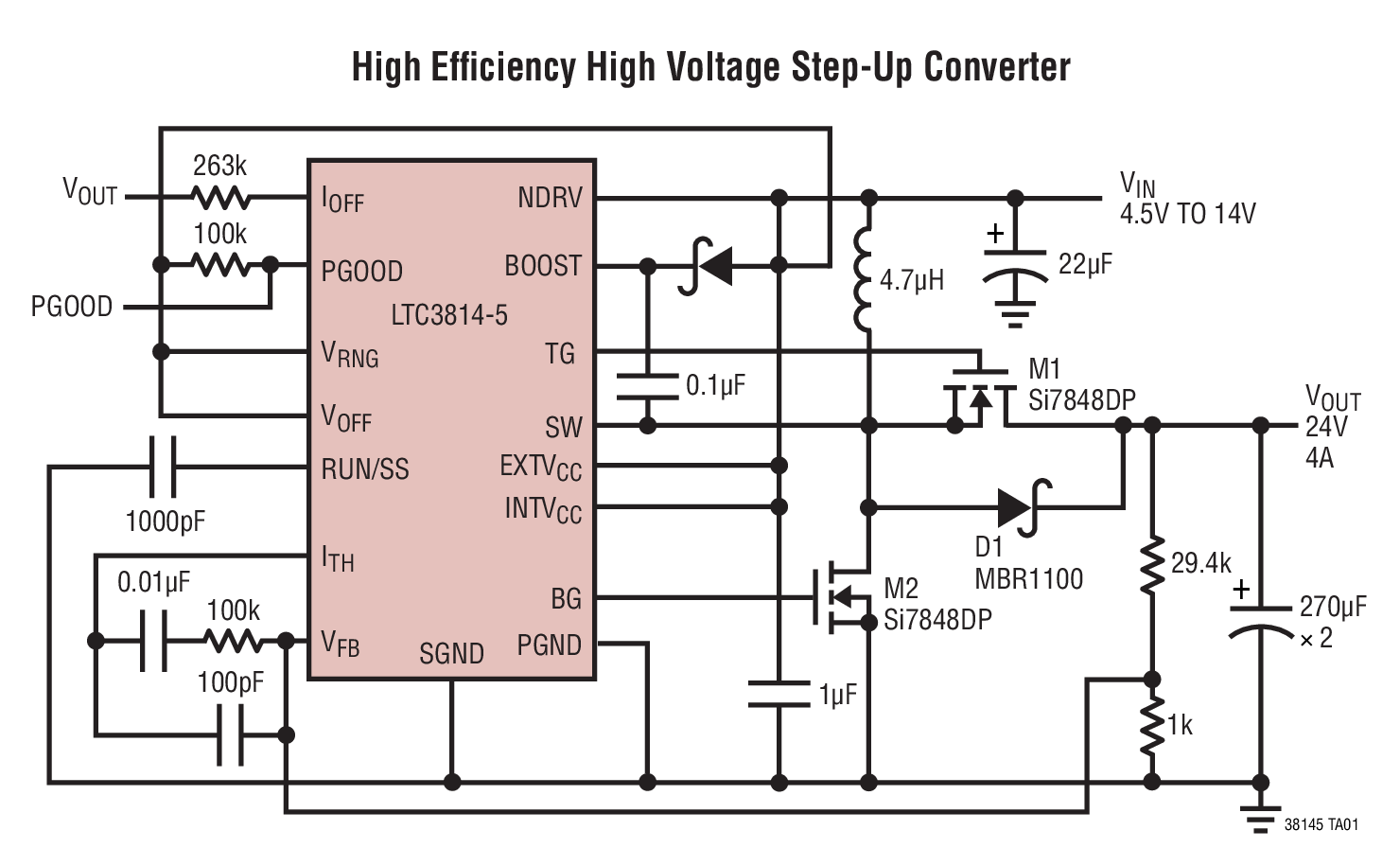

LTC^®3814-5 是一款同步升压型开关稳压控制器，能够产生高达 60V 的输出电压。LTC3814-5 采用一种恒定关断时间峰值电流控制架构 (以提供非常高的占空比) 和准确的逐周期电流限制，无需使用检测电阻器。

一个精准的内部基准可提供 ±0.5% 的 DC 准确度。一个高带宽 (25MHz) 误差放大器提供了非常快的电压和负载瞬态响应。强大的 1Ω 栅极驱动器使得 LTC3814-5 能够驱动大功率 MOSFET，以适应电流较大的应用。工作频率由一个外部电阻器来选择，并针对 V_IN 中的变化进行补偿。一个停机引脚可将 LTC3814-5 关断，从而把电源电流减小至 <230μA。
