ADI亚德诺 ADP2166 产品介绍

2026-03-09 0次

特性

连续输出电流：6 A
集成式MOSFET
- 高端导通电阻：19 mΩ
- 低端导通电阻：15 mΩ
基准电压：0.6 V ± 1%（温度范围内）
输入电压范围：2.7 V至5.5 V
电流模式结构
开关频率
- 固定频率：620 kHz或1.2 MHz
- 可调频率：250 kHz至1.4 MHz

同步至外部时钟：250 kHz至1.4 MHz
可选同步相移：同相或错相
外部补偿
可编程软启动
启动后进入预充电输出
电压跟踪输入
电源良好输出和精密使能输入
精确限流

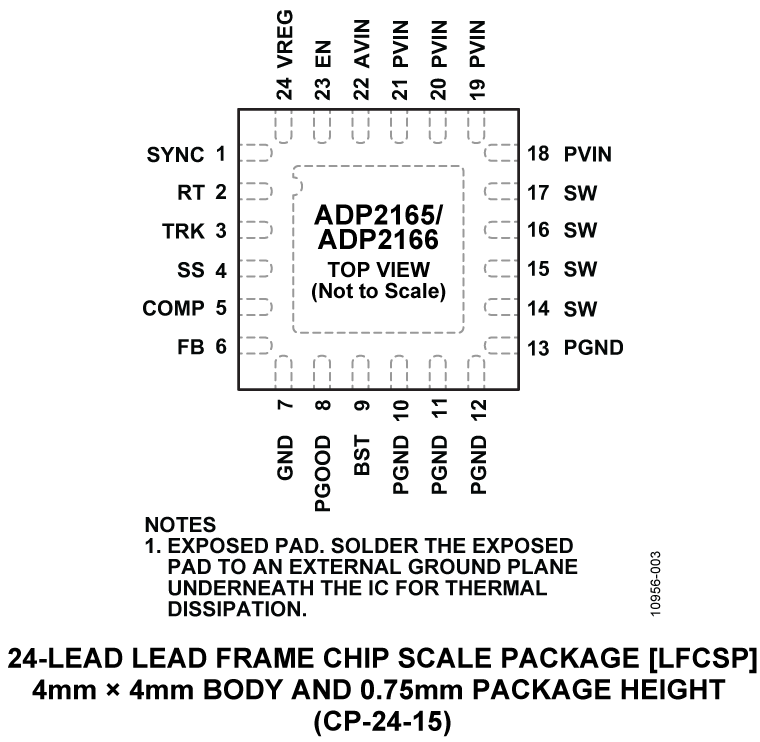

采用24引脚4 mm × 4 mm LFCSP封装

产品详情和应用

ADP2165/ADP2166是高效率、电流模式控制、降压DC-DC调节器，集成19 mΩ高端FET和15 mΩ同步整流FET。ADP2165/ADP2166集小尺寸、4 mm × 4 mm LFCSP封装以及精确限流功能于一体，可实现更小的电感尺寸以及高功率密度负载点解决方案。

该器件的主要特性包括：精密使能、电源良好监控器以及便于实现鲁棒时序控制的输出电压跟踪能力。该器件的开关频率可以在250 kHz至1.4 MHz范围内进行编程，或者固定于620 kHz或1.2 MHz。同步功能允许开关频率与外部时钟同步，将系统的电磁干扰(EMI)降至较低。

ADP2165/ADP2166极为灵活，编程软启动和控制环路补偿所需的外部元器件极少。

ADP2165/ADP2166采用2.7 V至5.5 V输入电压工作。输出电压选项有：3.3 V、2.5 V、1.8 V、1.5 V、1.2 V或1.0 V固定输出与可调节选项，可支持的输出电压范围为0.6 V至输入电压的90%。保护特性包括欠压闭锁(UVLO)、过压保护(OVP)、过流保护(OCP)以及热关断(TSD)，具有鲁棒的性能。

ADP2165/ADP2166在−40°C至+125°C的结温范围内工作，采用24引脚LFCSP_WQ封装。

应用

终端负载调节器
通信和网络
高端消费电子
工业、仪器仪表和医疗保健
