• 具板上 MOSFET 驱动器的三相电流模式控制器
• ±5% 的输出电流匹配准确度优化了热性能及电感器和 MOSFET 的尺寸
• 在高达 140ºC 的温度条件下实现 ±2% V_REF 准确度
• 电源所导致的噪声有所降低
• ±10% 电源良好输出指示器
• 每相 225kHz 至 680kHz、PLL、固定频率
• PWM、逐级递减 (Stage Shedding^™) 或突发模式 (Burst Mode^®) 操作
• OPTI-LOOP^® 补偿较大限度地减小输出电容 C_OUT
• 可调软起动电流斜坡上升
• 具备停用选项的短路停机定时器
• 过压软闭锁
• 可调欠压闭锁门限
• 可选择的相位输出以实现多达 12 相的操作

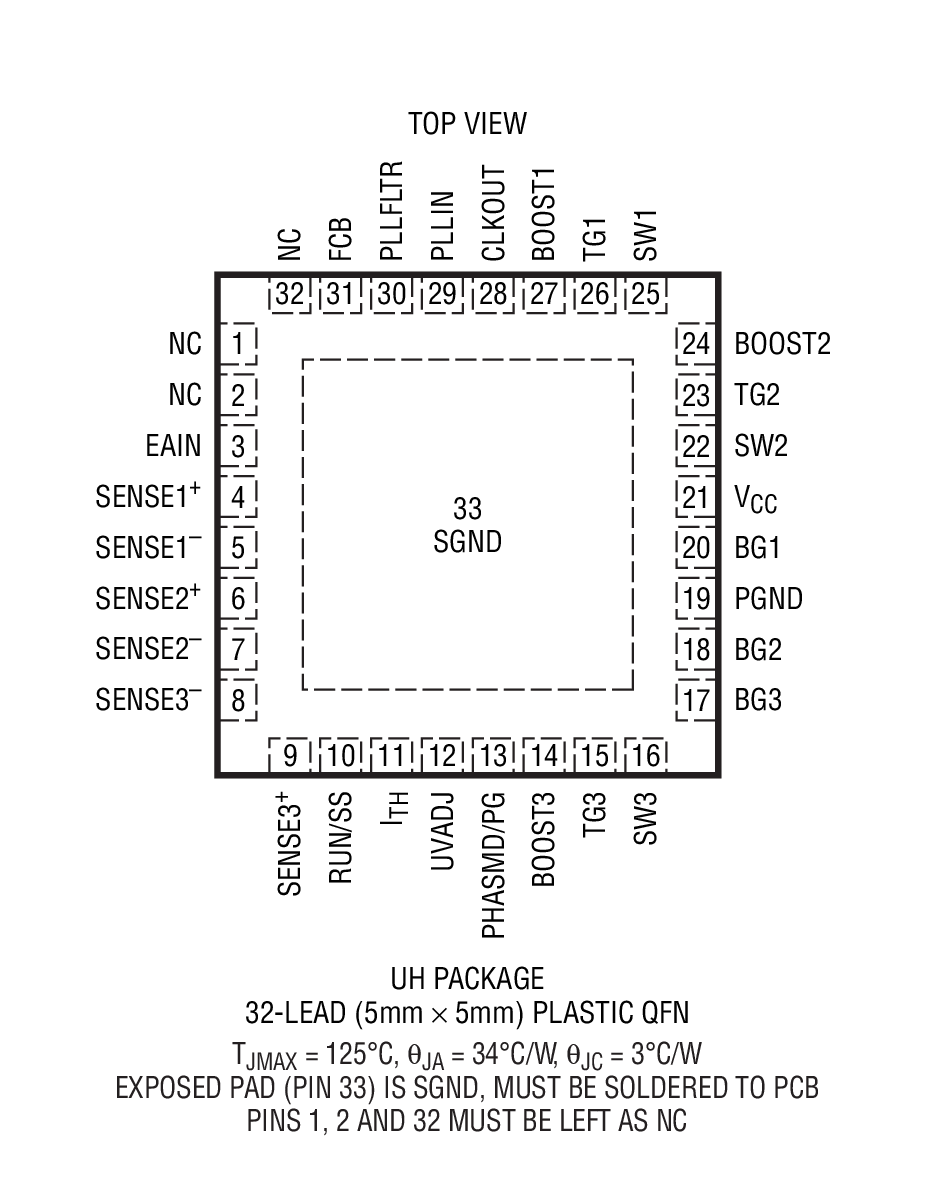

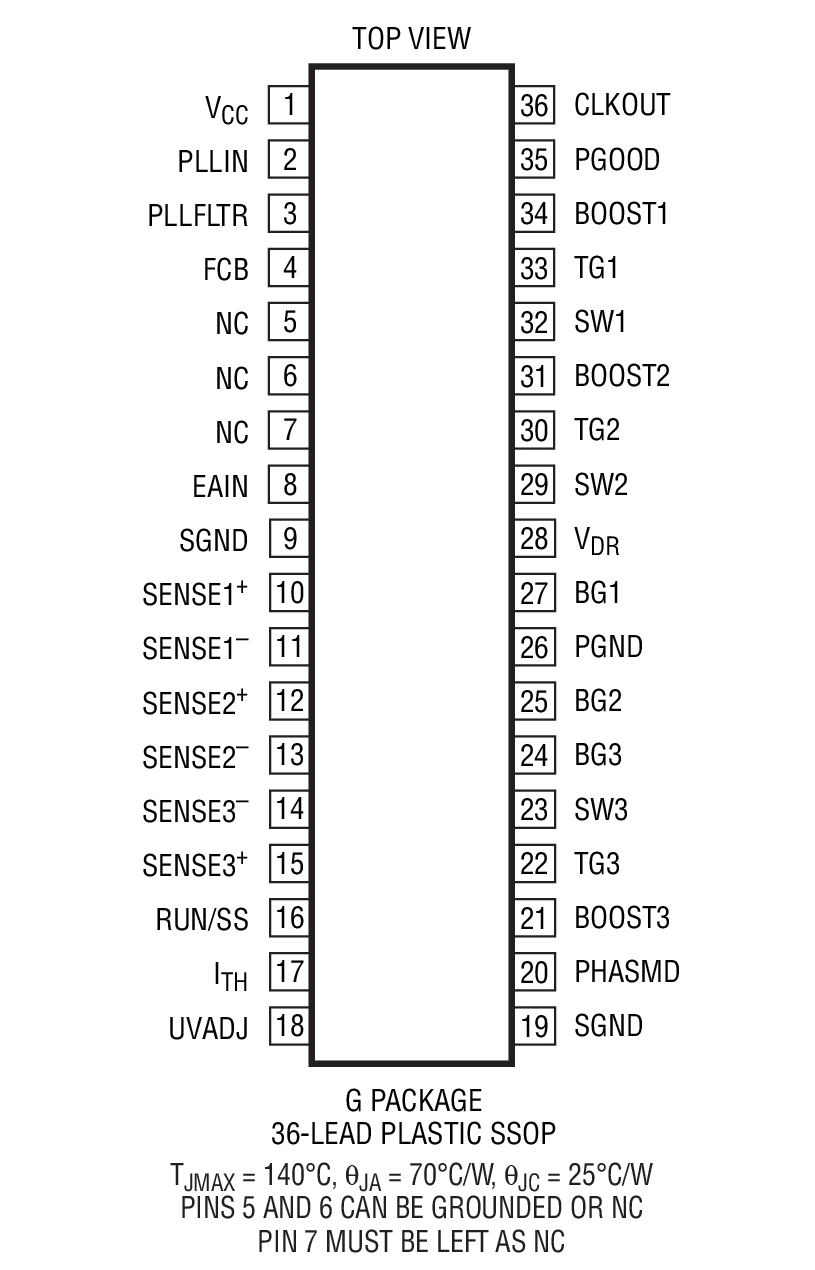

• 采用36 引脚窄体 (0.209”) SSOP 封装和 5mm x 5mm QFN 封装

产品详情和应用

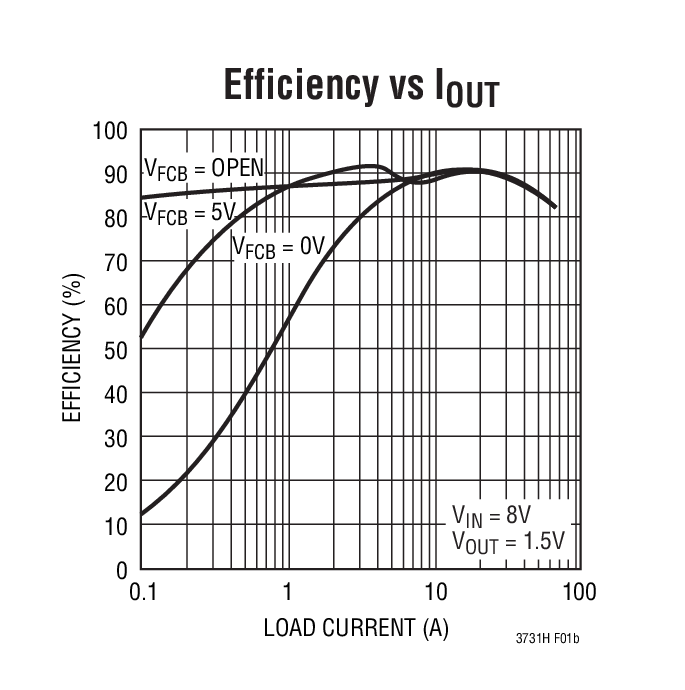

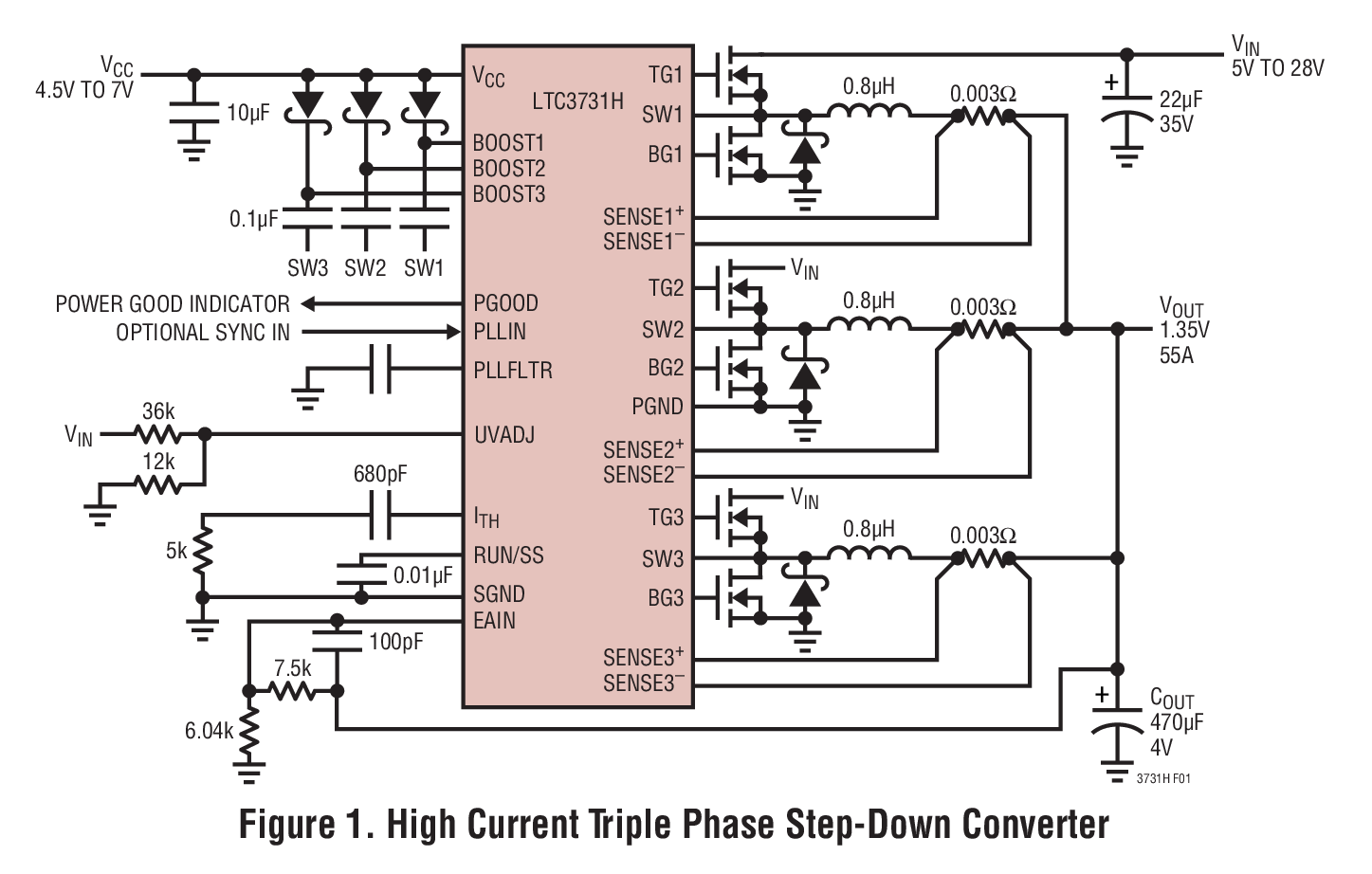

LTC^®3731H 是一款 PolyPhase^® 同步降压型开关稳压器控制器，用于以一种可锁相固定频率架构来驱动全 N 沟道外部功率 MOSFET 级。LTC3731H 的额定规格针对高达 140ºC 的工作结温而拟订。该三相控制器以 120° 相位分离和高达每相 680kHz 的频率来驱动其输出级，旨在较大限度地降低输入和输出滤波电容器中的 RMS 电流损耗。这种三相方法实际上使基频增至三倍，从而改善了瞬态响应并以一个最佳频率来运作每个控制器，以实现高效率和热设计的简易性。通过选择使用输出逐级递减或突发模式操作，优化了轻负载时的效率。

精准基准支持 0.6V 至 6V 的输出电压。电流折返功能在短路或过载情况下提供了针对外部 MOSFET 的保护作用。如需额定规格针对 0ºC 至 70ºC 和 -40ºC 至 85ºC 温度范围而拟订的器件版本，请查阅 LTC3731 的产品手册。
