ADI亚德诺 LTC3707 产品介绍

2026-03-09 0次

特性

180° 相位双控制器减少所需的输入电容和电源感应噪声
OPTI-LOOP^®补偿使 C_OUT 最小化
在整个温度范围内输出电压精度为 ±1.5%
双 N 沟道 MOSFET 同步驱动
电源良好输出电压监测器
DC 可设定固定频率：150kHz 到 300kHz
宽 V_IN 范围：4.5V 到 28V工作
非常低的压降运作：99% 占空比
可调的软启动电流上升斜率

折返式输出电流限制
带失效选项的闭锁短路关断
输出过压保护
远程输出电压检测
低的关断 I_Q 电流：20µA
5V 和 3.3V 待机稳压器
可选恒定频率，突发模式 (Burst Mode^®) 或 PWM 模式运行

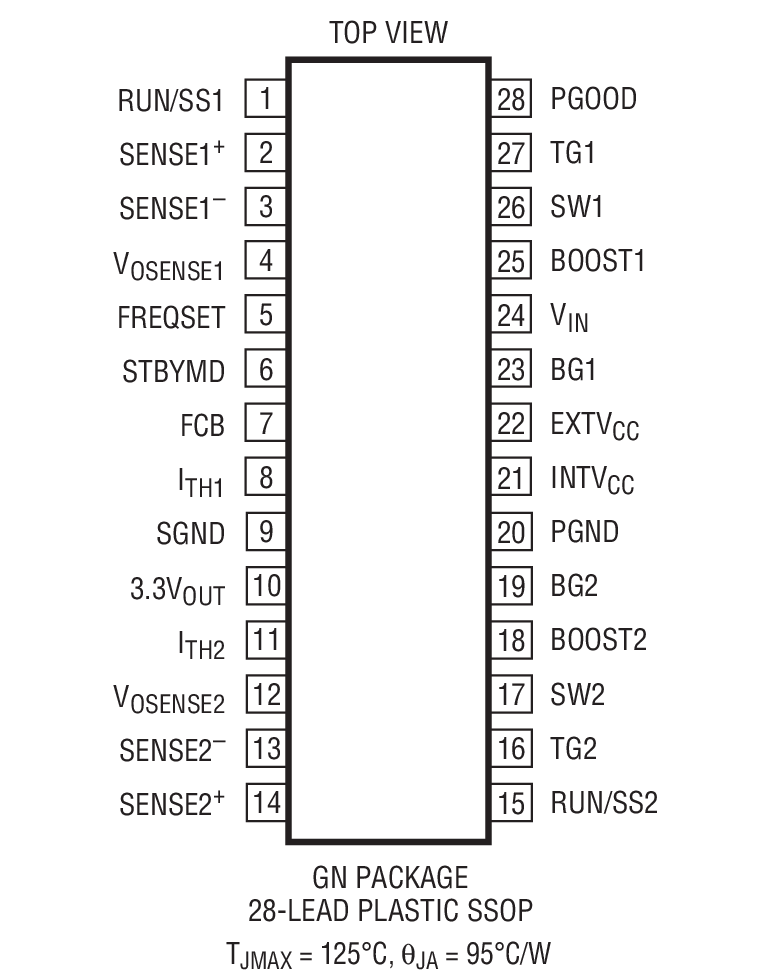

小型 28 引脚窄 SSOP 封装

产品详情和应用

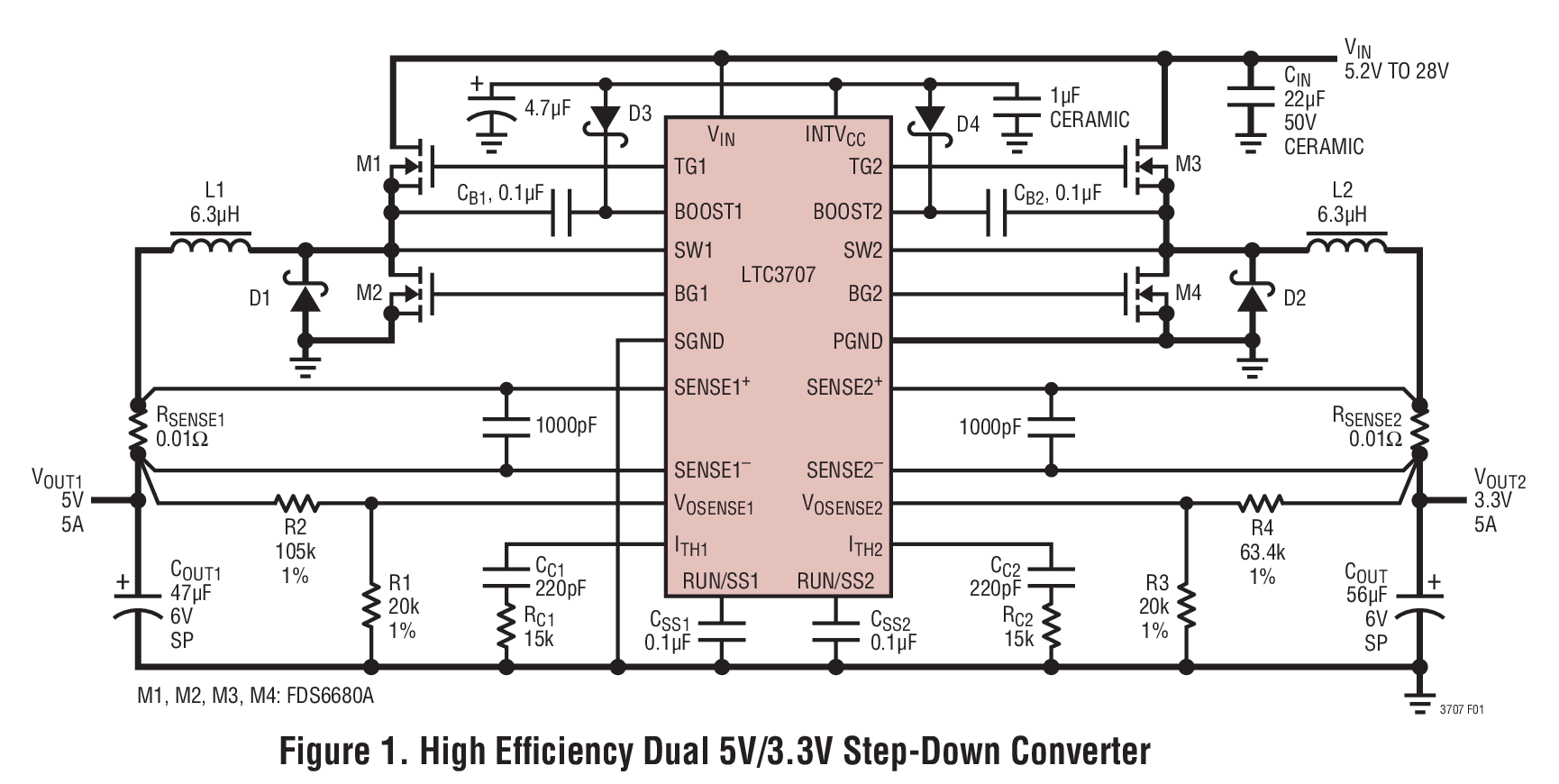

LTC^®3707是一个高性能双降压开关稳压控制器，可驱动 N 沟道同步功率 MOSFET 级。其恒频电流模式结构允许频率调节到 300kHz。通过使两个控制器输出级异相运行，可以将由输入电容器的 ESR 引起的功率损耗和噪声降到低点。

OPT1-LOOP 补偿允许在输出电容量和 ESR 值的一个宽范围内对瞬态响应优化。0.8V 精密基准和电源良好输出指示能与将来的微处理器兼容，并且 3.5V 到 30V 的宽输入电源范围可适应各种化学电池。

每个控制器都有一个 RUN/SS 引脚提供软启动和可选的定时的短路关断。当过电流闭锁禁止时，在短路状态下电流折返将限制 MOSFET 的损耗。输出过电压保护电路锁定底部 MOSFET，直到 V_OUT 恢复正常状态为止。FCB 模式引脚可以选择突发模式、恒频模式和连续电感电流模式运行或调节一个次级线圈。

应用

笔记本和掌上计算机，PDA
电池充电器
便携式仪表
电池供电的数字设备
DC电源分布系统
