特性

• 延长系统电池使用时间
  • 单电感、多输出(SIMO)超低I_Q降压-升压稳压器
    • 电池输入电压范围为0.7V至2.0V
    • 输出电压可编程范围为0.9V至4.05V
    • 总输入功率：250mW（最大值）
    • 增量式CAP静态电流：每通道1μA
    • 1.8V、10mA输出效率为84%
    • 输入电流限制
  • 双Micro-I_Q 50mA LDO
    • 输入由双降压-升压输出提供
    • 输出可编程范围为0.5V至3.65V
    • 静态电流：每个LDO为1.1µA/每个负载开关为600nA
    • 可配置为负载开关
• 延长产品保质期
  • 电池密封模式
    • 10nA电池电流（典型值）
• 充分缩小电路板面积
  • 1.63mm x 1.63mm WLP封装
• 易于实现系统控制
  • 电压监控多路复用器
    • 电池逆变器精度：1%（1.0V时为±10mV）
  • 电源按钮监控器
    • 缓冲输出
  • 电源时序
  • 复位输出
  • I²C 控制接口

产品详情和应用

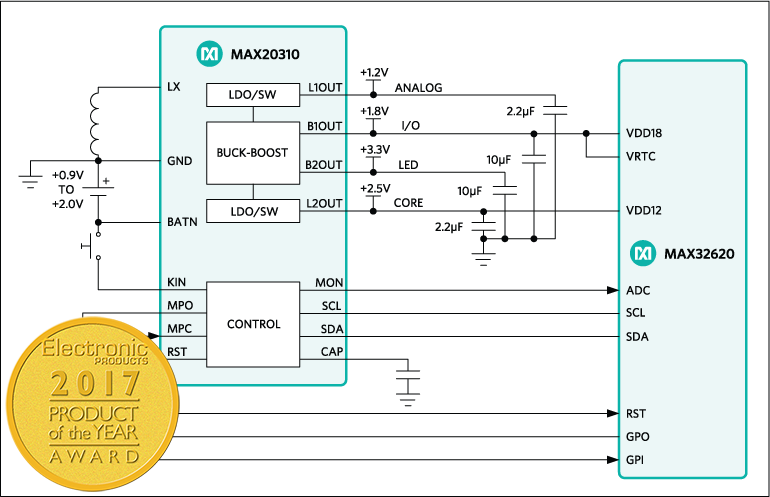

MAX20310是一款紧凑型电源管理集成电路(PMIC)，适用于空间有限、对尺寸和效率有严格要求的电池供电应用。该器件集成了两个单电感器、多输出(SIMO)降压-升压输出与两个LDO以及按钮监控器和时序控制器等其他系统电源管理功能。

该器件包括一个使用单个电感提供两个可编程电压轨的SIMO降压-升压开关稳压器，从而充分缩小了解决方案尺寸。MAX20310采用低至0.7V的电池电压工作，适用于锌空、氧化银或碱性电池。该架构允许输出电压高于或低于电池电压。

此外，MAX20310还具有两个可编程低压差(LDO)线性稳压器。线性稳压器还可以用作电源开关，以断开系统外设的静态负载。

MAX20310包含一个可编程电源控制器，便于将器件配置为适用于需要真正关断状态的应用或不间断应用。该控制器提供延迟复位信号、电压时序控制以及用于开/关控制和恢复硬复位的定制按钮时序。

该器件还具有一个多路复用器，用于监控每个功能的电源输入和输出。MAX20310采用16引脚、0.4mm间距、1.63mm x 1.63mm、晶圆级封装(WLP)，可在-40°C至+85°C扩展级温度范围内工作。

应用

• 便携式医疗设备
• 可穿戴健身设备
• 可穿戴医疗设备
