ADI亚德诺 LTC3372 产品介绍

2026-03-09 0次

特性

HV 降压控制器：V_IN = 4.5V 至 60V，V_OUT = 5V/3.3V
LV 降压稳压器：V_INA-H = 2.25V 至 5.5V，V_OUT1-4 ≥ 0.8V
8×1A LV 降压型集成化功率级，可配置为 2 个、3 个或 4 个输出通道
8 种独特的输出配置（每个通道 1A 至 4A）

低的总无负载输入电源电流 (I_Q)
- 仅限 15µA HV 控制器 (5V_OUT)
- 仅限 23μA HV 控制器 (3.3V_OUT)
- 33μA HV 控制器 (3.3VOUT) 外加一个 LV 稳压器
- 每个附加 LV 稳压器通道 9μA
1MHz 至 3MHz 工作频率（HV 在 1/6 频率下运行）
可编程或可同步至外部时钟
可编程看门狗和上电复位延迟
IC 裸片温度监控器输出

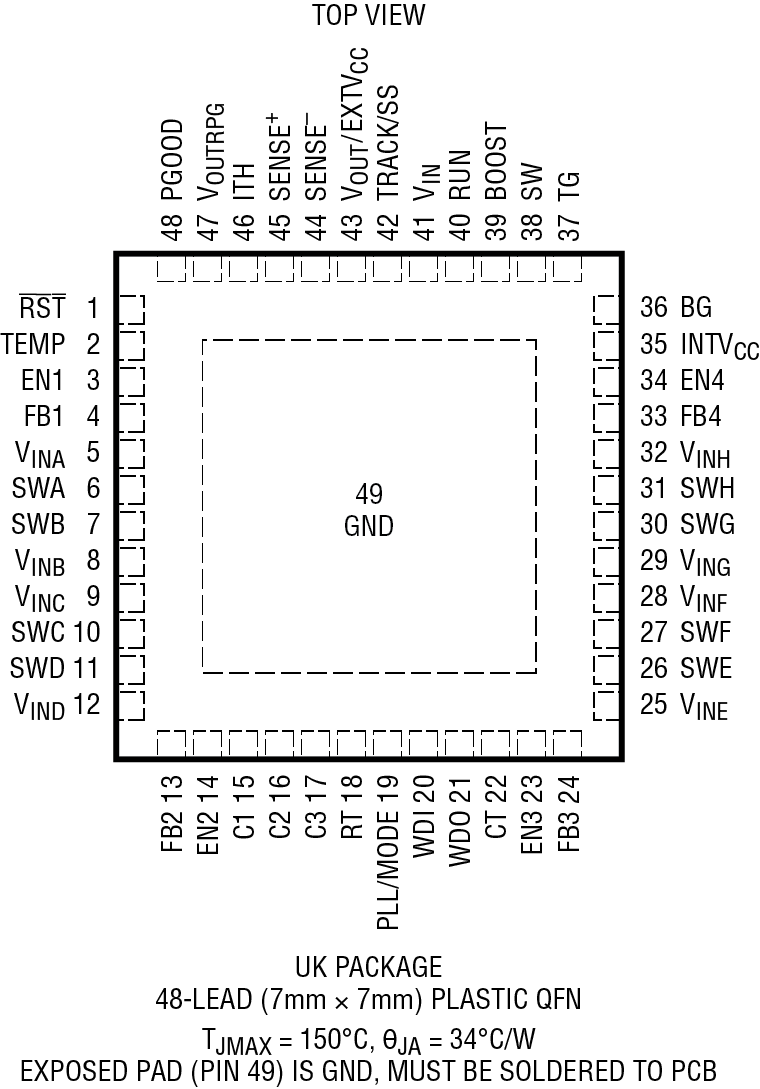

耐热性能增强型 48 引脚 7mm × 7mm QFN 封装

产品详情和应用

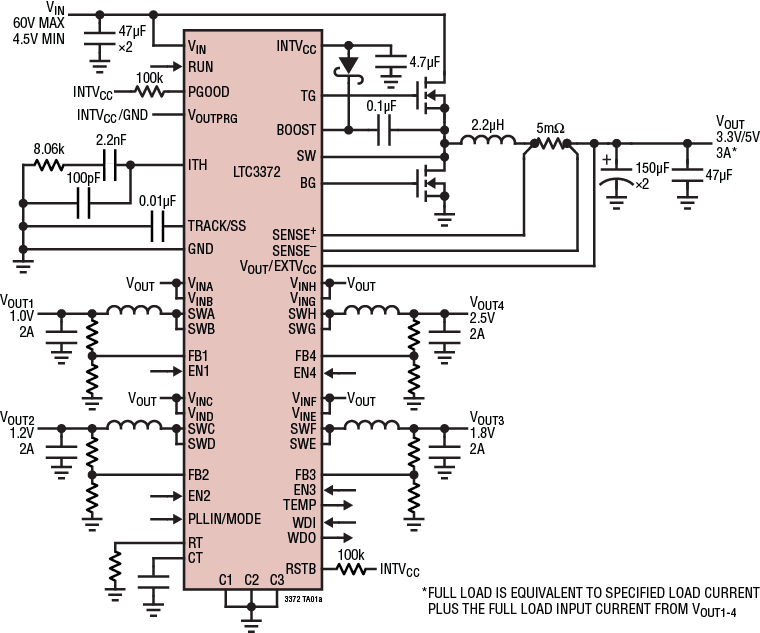

LTC^®3372 是一款高度灵活的多输出电源 IC。该器件包括一个高性能、高电压 (HV) 降压型 DC/DC 开关稳压控制器，可以利用 4.5V 至 60V 输入来驱动一个全 N 沟道同步功率 FET 级。

还包括 4 个低电压 (LV) 同步降压型稳压器，可以通过 C1-C3 引脚进行编程，以便在 8 种可能配置中的一种配置下共用 8 个 1A 集成化功率级。每个功率级通过独立的输入供电，这些输入可以连接到 HV 降压型稳压器的 V_OUT 或连接到其他 2.25V 至 5.5V 电源。

CT 引脚负责设置看门狗定时器的定时参数和 LV 输出的上电复位 (RST) 。精准的使能门限有助于实现可靠的上电排序。

LTC3372 采用 48 引脚 7mm × 7mm QFN 封装。

应用

汽车和工业始终在线系统
通用多通道电源
