ADI亚德诺 ADP2140 产品介绍
2026-03-09
0次
特性
- 输入电压范围：2.3 V 至 5.5 V
- LDO 输入 (VIN2) 1.65 V 至 5.5 V
- 降压型输出电压范围：1.0 V 至 3.3 V
- LDO 输出电压范围：0.8 V 至 3.3 V
- 降压型输出电流：600 mA
- LDO 输出电流：300 mA
- LDO 静态电流：22 μA，零负荷
- 降压型静态电流：PSM 模式下为 20μA
- 低关断电流：<0.3 μA
- 低 LDO 压差 110 mV @ 300 mA 负载
- 高 LDO PSRR
- 65 dB @ 10 kHz，VOUT2 = 1.2 V
- 55 dB @ 100 kHz，VOUT2 = 1.2 V
- 低噪声 LDO：当 VOUT2 = 1.2 V 时，40 μV rms
- 初始精度：±1%
- 限流和过热过载保护
- 电源正常指示器
- 可选启用时序监控

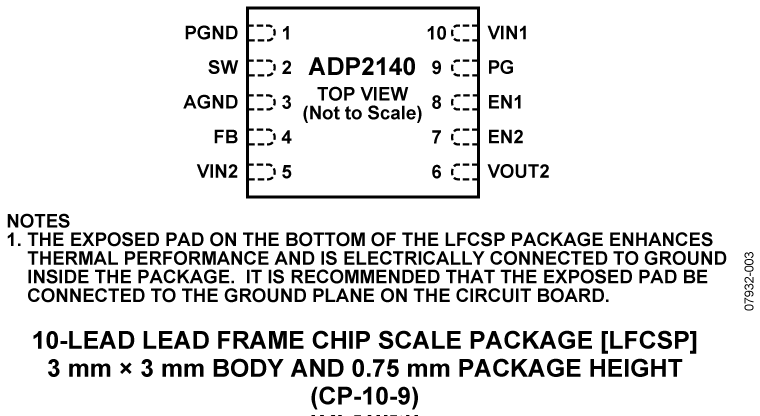

- 10 引脚 0.75 mm × 3 mm × 3 mm LFCSP 封装
产品详情和应用
ADP2140内置一个高效率、低静态电流、600 mA降压DC-DC转换器和一个300 mA LDO，采用10引脚、3 mm × 3 mm小型LFCSP封装。整个解决方案仅需四个小型外部元件。

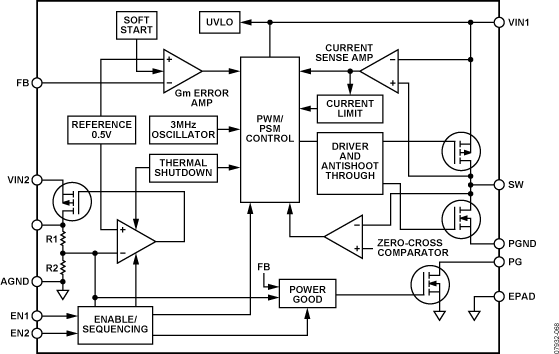

该降压稳压器采用专有高速电流模式、恒频、脉冲宽度调制(PWM)控制方案，具有出色的稳定性和瞬态响应。为确保便携式应用的电池使用寿命较长，该器件提供变频省电模式，在小负载下可降低开关频率。
LDO是一款低静态电流、低压差线性稳压器，采用分离电源模式工作，输入电压(VIN2)低至1.65 V。最小低输入电压使得LDO能够采用降压稳压器的输出供电，从而提高效率并降低功耗。ADP2140采用2.3 V至5.5 V输入电压工作，单个Li+/Li−聚合物电池、多个碱性/NiMH电池、PCMCIA和其它标准电源均可以为其供电。
ADP2140包括电源良好引脚、软启动和内部补偿功能。有许多上电时序方案可用，用户可以通过两个使能输入进行选择。在自动时序控制模式下，最高电压输出在EN1的上升沿使能。在逻辑控制的关断期间，输入与输出断开，从输入源汲取的电流小于300 nA。其它重要特性包括：欠压闭锁，用来防止电池深度放电；软启动，用来防止启动时的输入电流过冲；以及短路保护和热过载保护电路，用来防止器件在不利条件下受损。

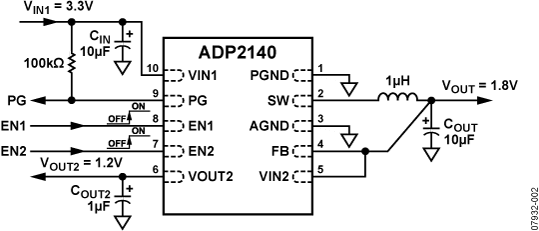

当ADP2140与两个0603电容器、一个0402电容器，一个0402电阻和一个0805片式电感器一起使用时，总解决方案尺寸约为90 mm2，是可满足各种便携式应用需求的较小尺寸解决方案。
应用- 移动电话
- 个人媒体播放器
- 数码相机和音频设备
- 便携式和电池供电设备
