ADI亚德诺 ADUM4070 产品介绍

2026-03-09 0次

特性

内置补偿的隔离PWM反馈
原边变压器驱动器可在5 V输入电压下支持2.5 W输出功率
可调的稳压输出：
3.3 V至24 V
效率高达70%
可调振荡器频率：200 kHz至1 MHz
上电时提供软启动功能
逐脉冲过流保护
热关断
5,000 V rms隔离
高共模瞬变抗扰度：>25 kV/µs

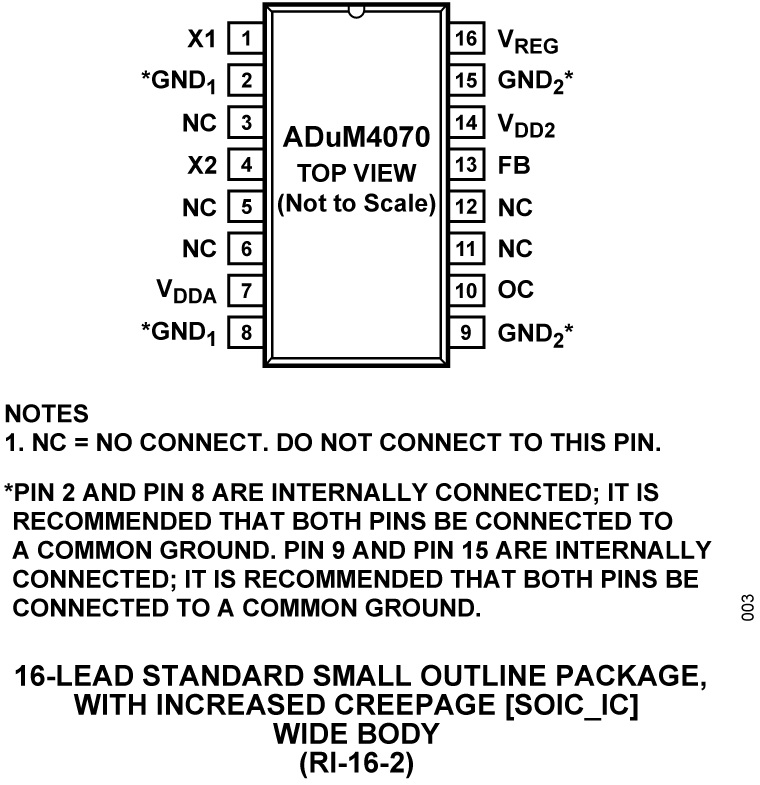

16引脚SOIC封装，爬电距离为8.3 mm
高温条件下工作：
105°C
安全和法规认证
UL认证：1分钟5000 V rms，符合UL 1577标准
通过IEC 62368-1、IEC 61010-1和IEC 60601-1 CSA认证
VDE合格证书
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
V_IORM = 849 V峰值

产品详情和应用

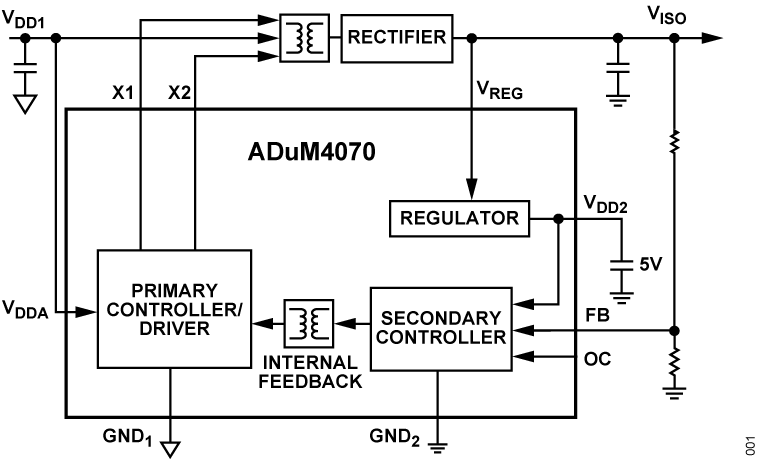

ADuM4070是一款稳压DC/DC隔离电源控制器，集成内部MOSFET驱动器。该DC/DC控制器原边内置一个隔离式PWM反馈，采用i Coupler®芯片级变压器技术和完整的回路补偿。可以不必采用光耦合器进行反馈以及为了稳定性而补偿环路。

相比未经调节的隔离DC/DC电源，ADuM4070隔离器可以提供更加稳定的输出电压和更高的效率。它采用宽体SOIC封装，完全集成了反馈和环路补偿，提供更小的尺寸和8.3 mm爬电距离解决方案。

稳压反馈可在整个输出功率范围内提供相对平坦的效率曲线。ADuM4070可从5.0 V或3.3 V输入电压使能具有3.3 V至24 V隔离输出电压范围的DC/DC转换器，输出功率达2.5 W。

应用

电源启动偏置和栅极驱动
隔离传感器接口
过程控制
