特性

• 宽输入电源
  • 电源电压：3V至24V
  • 输出电流：500mA（最大值）
  • 1.8V、3.3V或5.0V出厂设置 V_OUT，提供可选I²C 控制功能：1.5V至7.5V，步进为50mV
  • 外部反馈电阻V_OUT选项（1V至99% V_SUP)
  • 硬件或软件使能
• 双输入电源多路复用器取代了共阴极二极管阵列
  • 理想二极管ORing电压自动选择器
  • 250mΩ MOSFET充分降低了功耗、减少了BOM并缩小了解决方案尺寸
• 低I_Q可实现始终开启的电源轨
  • 静态电流：1.5µA（仅SUP供电）
  • 静态电流：19µA（IN1/IN2供电）
  • 峰值效率：88%(12V_SUP, 3.3V_OUT)
• 安全且易于使用
  • 短路和热保护
  • 8ms软启动
  • 通过软件启用扩频
  • 可通过引脚编程的电感峰值电流水平
• 小尺寸
  • 2.33mm × 1.42mm（最大高度0.7mm）晶圆级封装(WLP)
  • 15引脚、0.4mm间距、3 × 5阵列

产品详情和应用

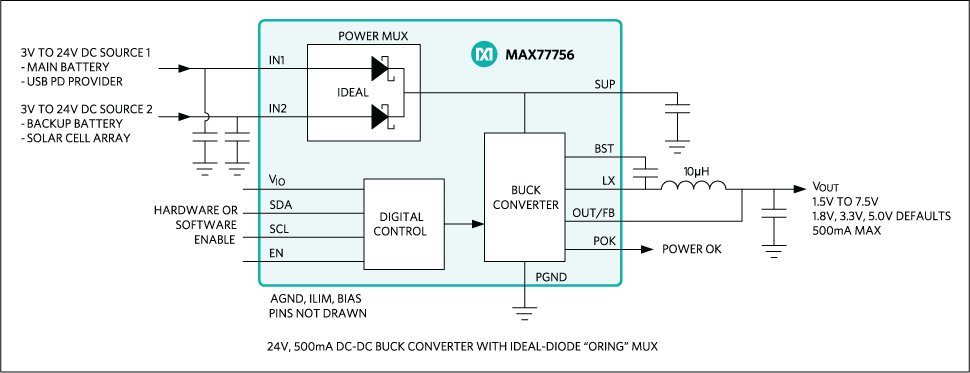

MAX77756是一款集成了双输入电源多路复用器(MUX)的同步500mA降压DC-DC转换器。该转换器采用3.0V至24V的输入电源供电。默认输出电压在工厂编程为1.8V、3.3V或5.0V。输出电压可通过外部电阻或 I²C 串行接口进一步调节。

双输入电源多路复用器从两个不同的输入源中选择较高的电压为降压转换器供电。控制电路确保一次只有一个多路复用器通道开启，以防止输入源之间的交叉传导。对于单输入应用，可以绕过多路复用器，并且降压转换器可以直接从SUP引脚供电。

MAX77756采用小型2.33mm × 1.42mm（最大高度0.7mm）、15引脚晶圆级封装(WLP)。对于不带电源多路复用器的类似降压转换器，请参考MAX77596。

设计解决方案：为您酷炫的小型智能家居中心配备更多功能 ›

应用

• 电池供电系统、备用电池、不间断电源轨
• 家居自动化、低I_Q智能集线器
• 笔记本电脑和平板电脑
• USB Type-C供电配件和设备
