• 可由高于、低于或等于输出电压的输入电压获得稳压输出

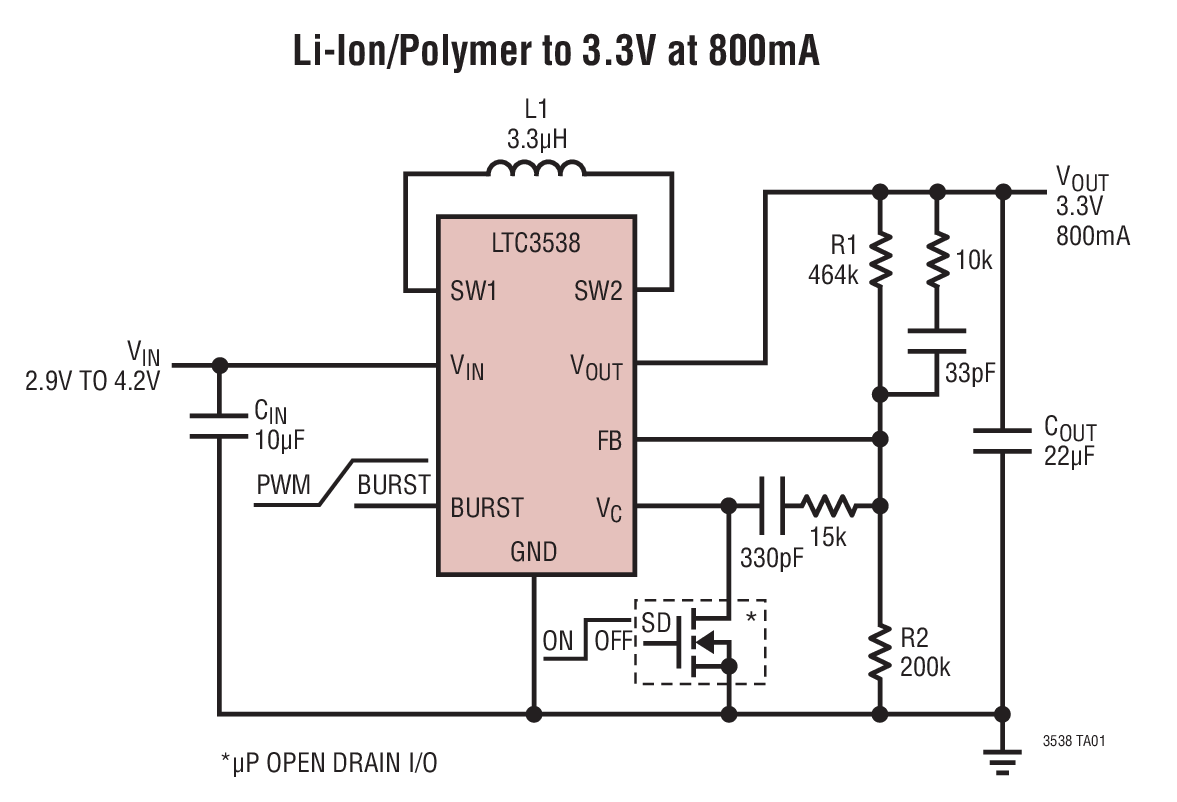

• 可从单节锂离子/锂聚合物电池提供 800mA 连续输出电流
• 单个电感器
• 1.8V 至 5.25V V_OUT范围
• 2.4V 至 5.5V V_IN 范围
• 1MHz 固定频率操作
• 停机模式中的输出断接
• 突发模式操作中的静态电流为 35μA
• 停机电流 <5μA
• 内部软起动功能

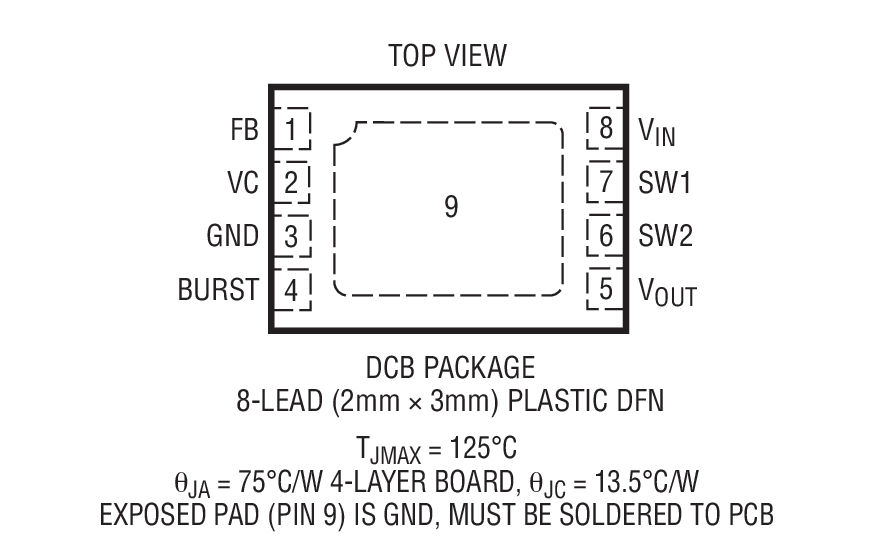

• 小外形、耐热增强型 8 引脚 (2mm x 3mm) DFN 封装


产品详情和应用

LTC^®3538 是一款高效率、低噪声、降压-升压型转换器，可在输入电压高于、低于和等于输出电压的条件下运作。该 IC所采用的拓扑结构可通过所有操作模式提供一个连续转换功能，从而使得该产品非常适合于输出电压处于电池电压范围内的单节锂离子电池、多节碱性电池或镍氢 (NiMH) 电池应用。

由于能够提供 800mA 电流，LTC3538 因此适合在微型硬盘驱动器 (μHDD) 应用中使用。突发模式 (Burst Mode^®) 操作可在轻负载条件下实现高效率。

LTC3538 包括两个 0.17Ω N 沟道和两个 0.2Ω P 沟道MOSFET 开关。在内部将工作频率设定为 1MHz，以较大限度地缩减解决方案的占板面积，并实现效率的较大化。

其他特点包括 <5μA 的停机电流、内部软起动、短路保护和热停机。LTC3538 采用扁平 (高度仅0 .75mm)、耐热增强型 8 引脚 (2mm x 3mm) DFN 封装。 .
