• 4.5V 至 30V 输入电压范围
• 4 个集成开关：2.2 降压、1.5A 升压、0.25A 升压、0.25A 负输出转换器 (保证最小电流限值)
• 外部 NPN LDO 驱动器
• 固定频率、低噪声输出
• 用于降压的电感器电流检测

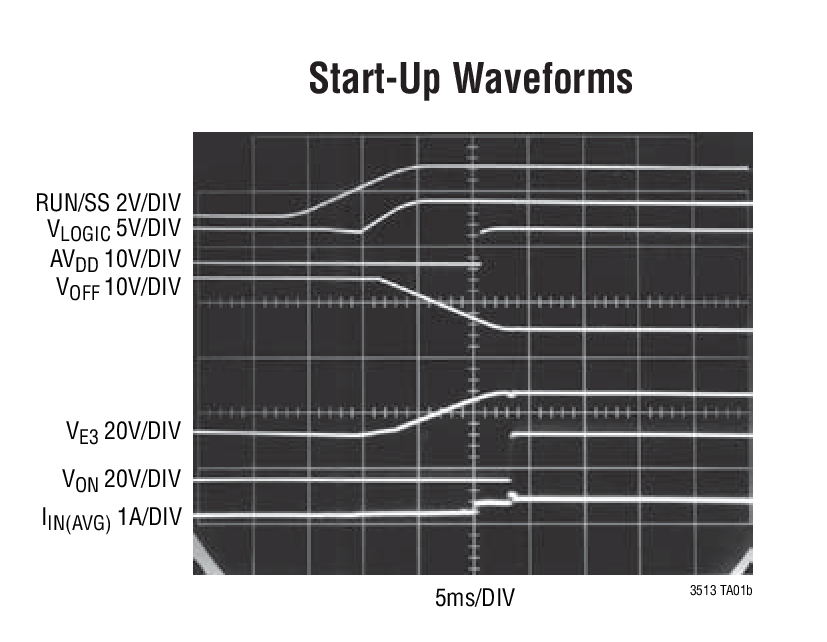

• 用于所有输出的软起动功能
• 可在外部设置的 V_ON 延迟
• 3 个集成肖特基二极管
• 用于 AV_DD 输出断接的 PGOOD 引脚
• PanelProtect^™ 电路可在发生故障时立即停用 V_ON

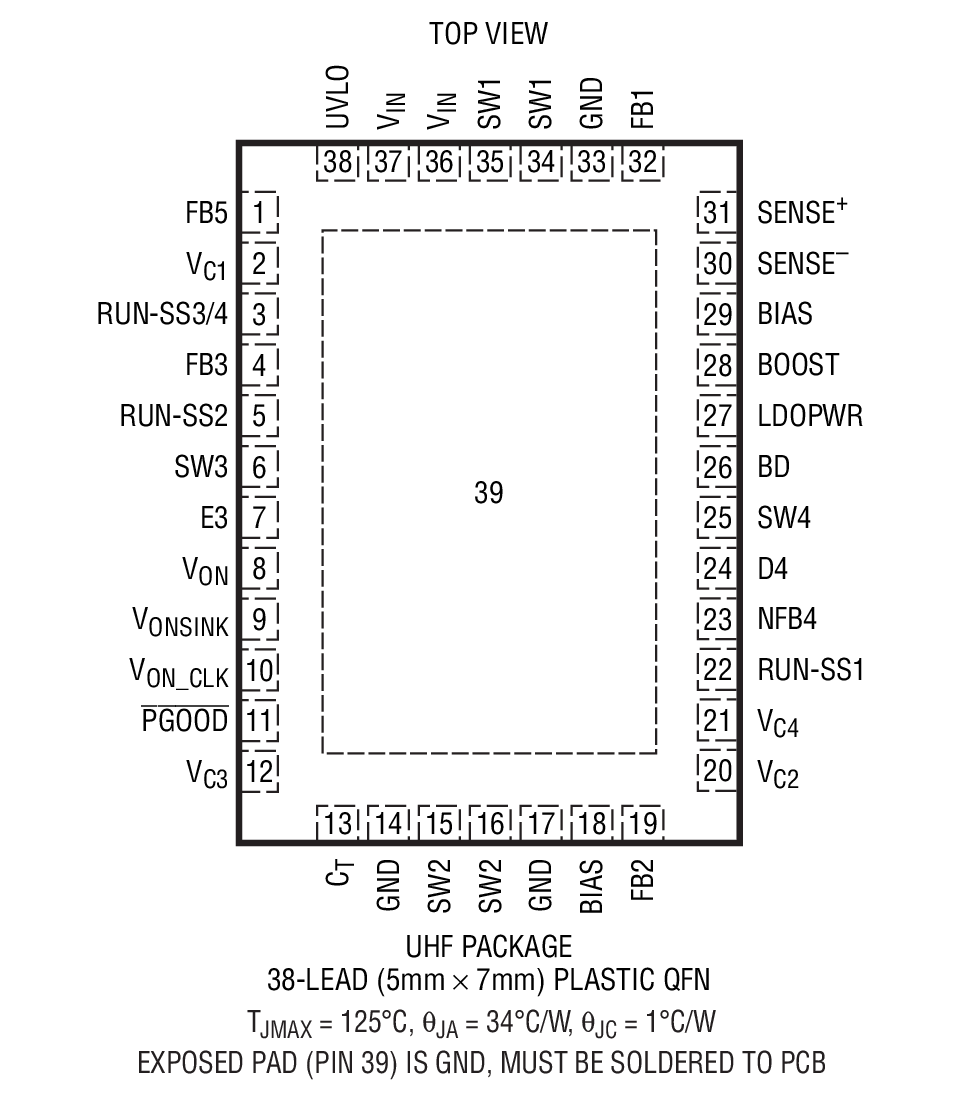

• 耐热性能增强型 38 引脚 5mm x 7mm QFN 封装

产品详情和应用

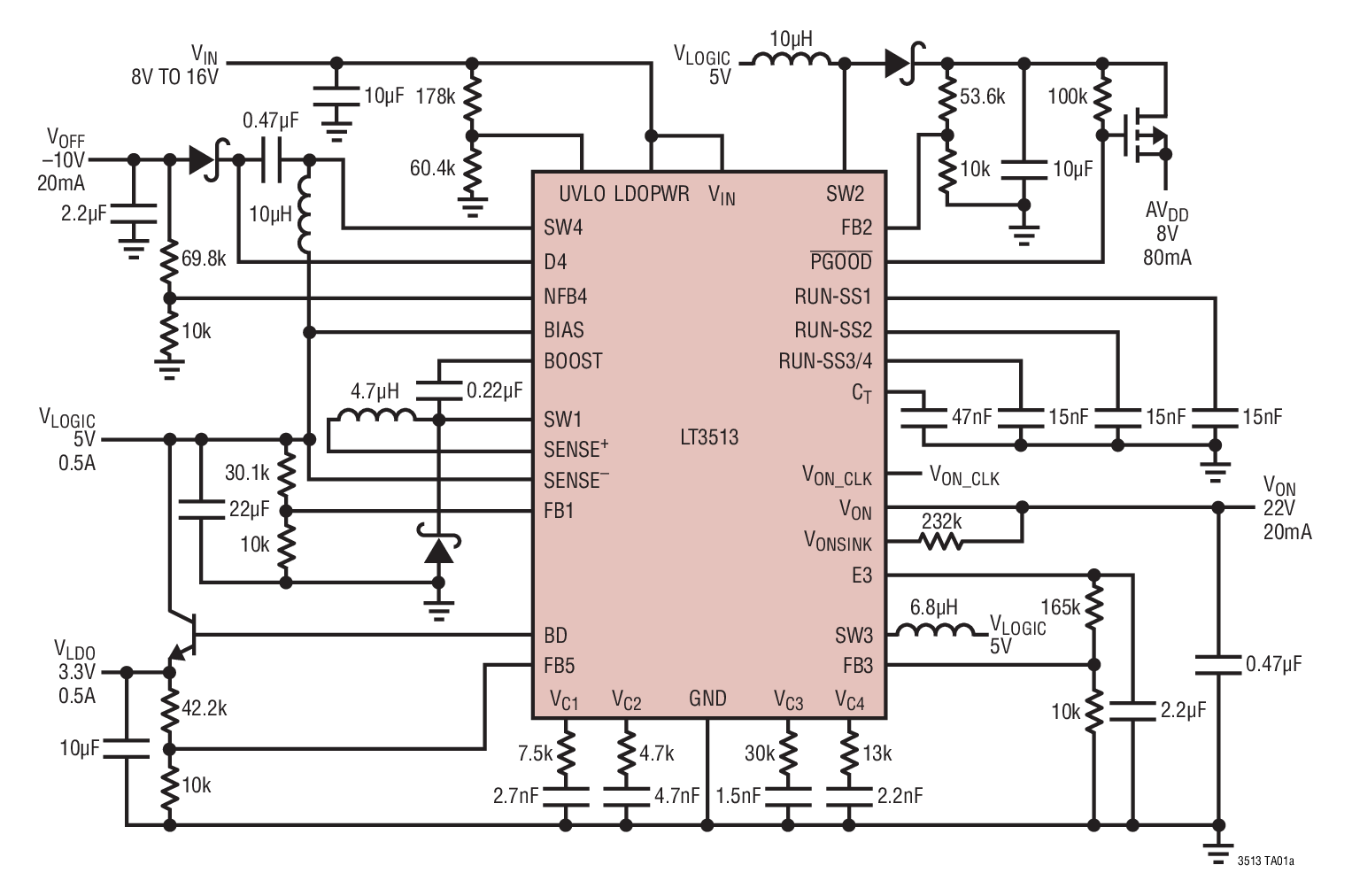

LT^®3513 的 5 输出可调开关稳压器为大型 TFT-LCD 屏提供电源。这款采用 38 引脚 5mm x 7mm QFN 封装的器件能够产生一个 3.3V 或 5V 逻辑电源，以及 TFT-LCD 屏所需的三路输出电源。通过增设一个由内部线性稳压器来驱动的外部 NPN，还可以产生一个较低电压辅助逻辑电源。一个降压型稳压器负责提供一个低电压输出 (V_LOGIC) 和高达 1.2A 的电流，而且还能够在一个 4.5V 至 30V 的宽输入电压范围内运作。一个高功率升压型转换器、一个较低功率升压型转换器和一个负输出转换器提供了 3 个独立的输出电压，即 LCD 屏所需的 AV_DD、V_ON 和 V_OFF。一个高压侧 PNP 提供了 V_ON 信号的延迟接通，并能处理高达 30mA 的电流。保护电路可确保 V_ON 在 4 个输出中的任一个低于编程电压值达 10% 以上时被停用。
