特性

• 宽偏置电压范围：3.0 V至20 V
• 宽电源级输入范围：1 V至24 V
• 宽输出电压范围：0.6 V至85%输入电压
• 精度：±0.85%（0°C至70°C）
• 全N沟道MOSFET设计以降低成本
• 300 kHz、600 kHz固定工作频率或300 kHz至600 kHz的电阻可调频率
• 时钟输出用于同步其它控制器
• 无需电流检测电阻
• 内部线性稳压器
• 通过电压跟踪实现时序控制
• 软启动和热过载保护
• 过压、欠压和电源良好指示
• 关断电源电流：15 μA

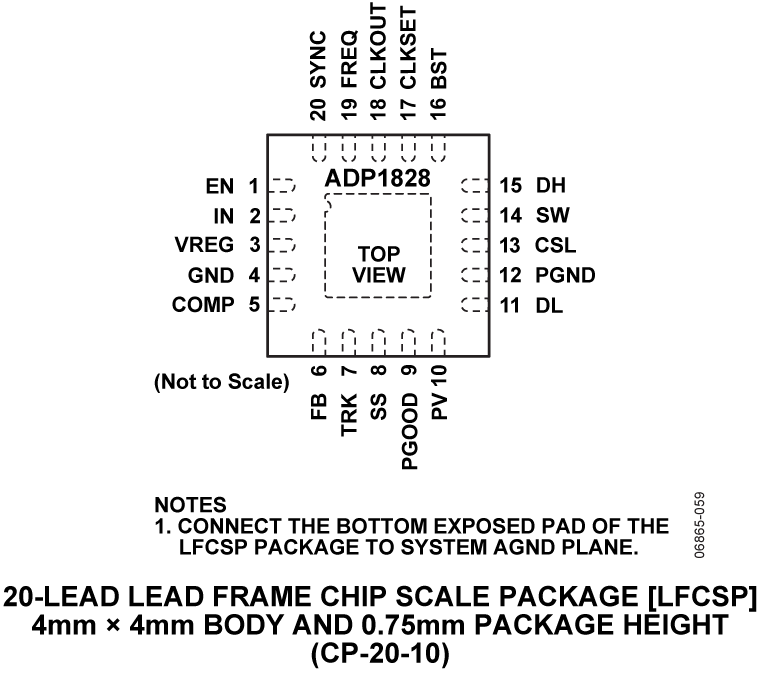

• 提供20引脚QSOP和4mm x 4 mm、20引脚LFCSP两种封装

产品详情和应用

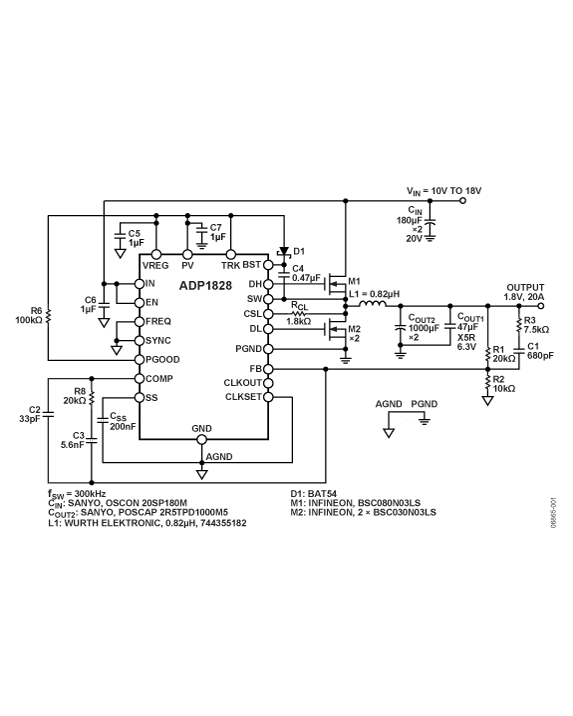

ADP1828是一款通用同步脉宽调制（PWM）电压模式降压型控制器。ADP1828驱动N沟道功率级，将输出电压稳定在低至0.6 V至输入电压的85%，可以驱动大MOSFET的POL负载。ADP1828适合各种大功率应用，诸如DSP、处理器内核I/O电源、医学成像以及工业应用。其输入偏置3 V～18 V，内置低压差（LDO）稳压器，对于超过5.5 V的输入偏置电压，可以产生5V输出。

ADP1828通过引脚可以选择，工作在300 kHz或600 kHz固定开关频率，或者利用可调电阻器工作在300 kHz～600 kHz之间的任意频率。开关频率还可以与外部时钟同步，最高是器件额定振荡器频率的2倍。时钟输出可以实现与其他ADP1828(或ADP1829控制器)的同步，因此不需要外部时钟源。ADP1828包括软启动保护，在启动期间可以限制来自输入电源的任何冲击电流；在启动期间对于已建立的充电输出采用反向电流保护；利用外部MOSFET R _DSON检测，可以实现独特的可调无损电流限制方案。

对于要求上电时序的应用，ADP1828提供跟踪输入，在启动、关断以及故障期间，允许输出电压跟踪。其他管理与控制特性包括热过载、欠压闩锁以及电源良好。

ADP1828工作结温范围：-40°C～+125°C，采用20引脚QSOP封装。

应用

• 电信与网络系统
• 基站电源
• 机顶盒、游戏控制器
• 打印机与复印机
• 医学成像系统
• DSP与微处理器内核电源
• 双倍数据速率(DDR)终端
