ADI亚德诺 ADP5302 产品介绍
2026-03-09
0次
特性
- 输入电源电压范围：2.15 V 至 6.50 V
- 运行电压低至 2.00 V
- 空载时，具有 240 nA 超低静态电流
- 可选的输出电压为 1.2 V 至 3.6 V，或 0.8 V 至 5.0 V
- ±在脉宽调制（PWM）模式下，在整个温度范围内的输出精度为 1.5％
- 可选的滞后模式或 PWM 工作模式
- 输出电流
- 滞后模式下高达50 mA
- 在 PWM 模式下高达 500 mA
- VINOK 信号旗监测输入电池电压
- 停止开关超快控制
- 100％ 占空比工作模式
- 2 MHz 开关频率，可选同步输入范围为 1.5 MHz 至 2.5 MHz
- 快速输出放电（QOD）选项
- UVLO、OCP 和 TSD 保护

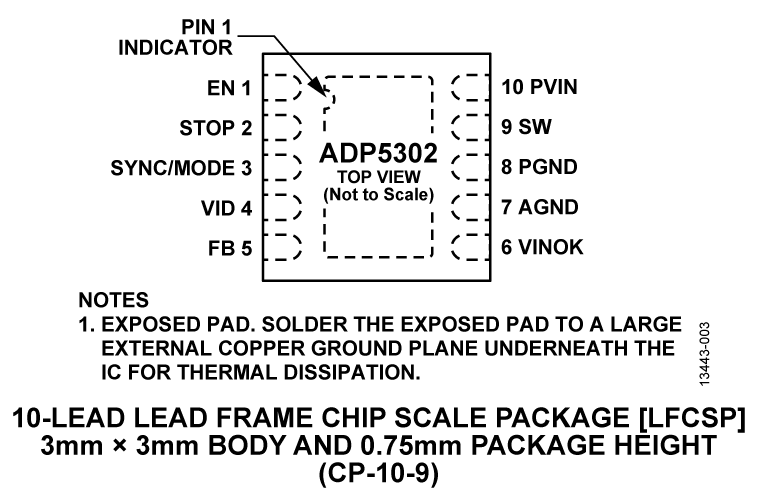

- 10 引脚、3 mm × 3 mm LFCSP 封装
- 结温：−40°C 至 +125°C
产品详情和应用
ADP5302是一款高效率、超低静态电流降压稳压器，其用于调节零负载输出的静态电流仅为240 nA。

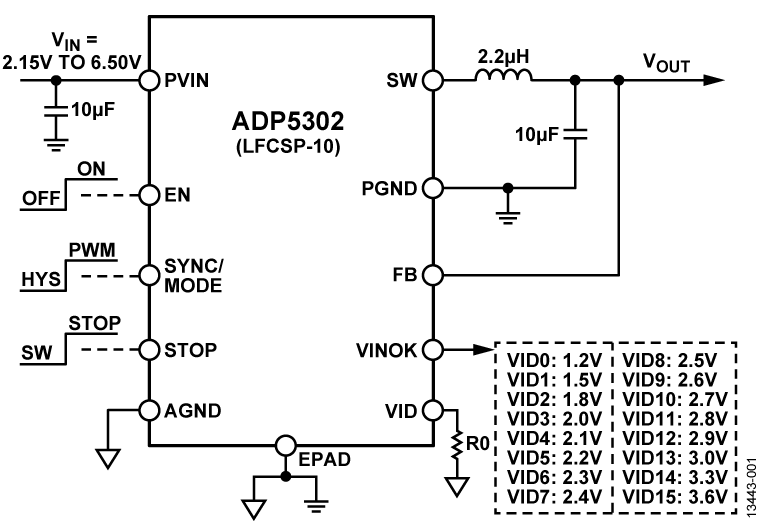

ADP5302的输入电压范围为2.15 V至6.50 V，因此可使用多个碱性或NiMH电池、锂离子电池或其它电源。0.8 V至5.0 V输出电压通过外部动态电压识别(VID)电阻和工厂熔丝可选。整个解决方案仅需四个小型外部元件。
ADP5302可通过SYNC/MODE引脚采用迟滞模式和PWM模式工作。在迟滞模式下，稳压器实现出色的效率（功耗小于1 mW时），输出电流高达50 mA。在PWM模式下，稳压器产生较低的输出纹波，输出电流高达500 mA。灵活的配置能力使得器件可以实现高效电源管理，以满足较长的电池寿命和低系统噪声要求。
ADP5302集成了具有工厂可编程基准电压源的超低功耗比较器以监测输入电池电压。稳压器在PWM模式下的开关频率为2 MHz，SYNC/MODE引脚可同步至1.5 MHz到2.5 MHz的外部时钟。
ADP5302包括可暂时禁用稳压器开关的额外STOP引脚；这样可实现有利于噪声敏感电路的安静系统环境，包括数据转换、RF数据发送和模拟传感器。
ADP5302的其它重要特性包括单独使能、QOD和安全特性，比如过流保护(OCP)、热关断(TSD)和输入欠压闭锁(UVLO)。
ADP5302采用10引脚、3 mm × 3 mm LFCSP封装，额定工作温度范围为−40°C至+125°C结温范围。
应用
- 能源（煤气、水）计量
- 便携式和电池供电设备
- 医疗应用
- 保持有效电源
