不推荐用于新设计
ADI亚德诺 MAX25460 产品介绍
2026-03-09
0次
特性

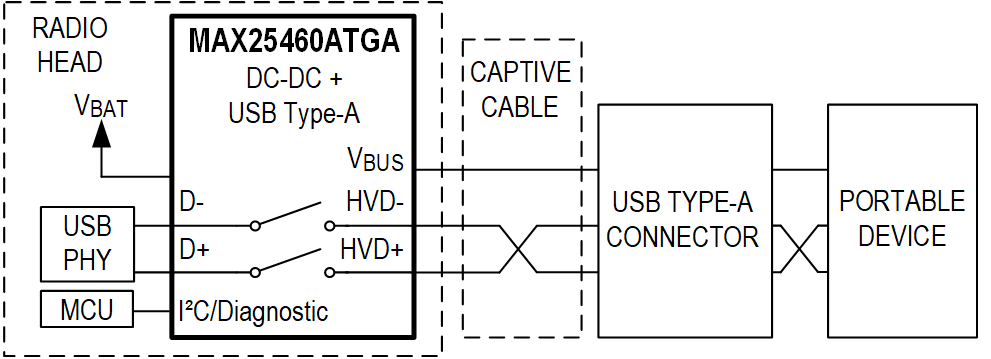

- 直接通过汽车电池向便携式设备供电的单芯片 Type-A 解决方案
- 1GHz 带宽 USB 2.0 数据交换机
- 4.5V 至 28V（40V 负载突降）工作电压
- 5V 至 6V、1.5A 输出能力
- 优化便携式设备的 USB 充电和通信
- 用户可编程电压增益可针对高达 474mΩ 的线缆电阻调节输出
- 用户可编程 USB 限流值
- 支持 USB BC1.2 CDP 和 SDP 模式
- 兼容 USB On-the-Go 规范和 Apple CarPlay®
- 低噪声特性可防止干扰 AM 频段和便携式设备
- 2.2MHz 固定工作频率
- 提供空载时固定脉宽调制 (PWM) 选项
- 通过扩频降低电磁干扰 (EMI)
- 通过 SYNC 输入/输出实现频率同步
- 稳健的设计确保车辆系统和便携式设备在汽车环境中安全运行
- VBUS、HVD± 引脚提供电池短路保护
- 通过 I2 C 总线提供先进诊断功能
- ±15kV 气隙放电/±8kV 接触放电 ISO 10605（330pF，2kΩ）*
- ±15kV 气隙放电/±8kV 接触放电 IEC
- 61000-4-2（150pF，330Ω）*
- 过温保护及警告
- 工作温度范围：–40°C 至 +125°C
产品详情和应用

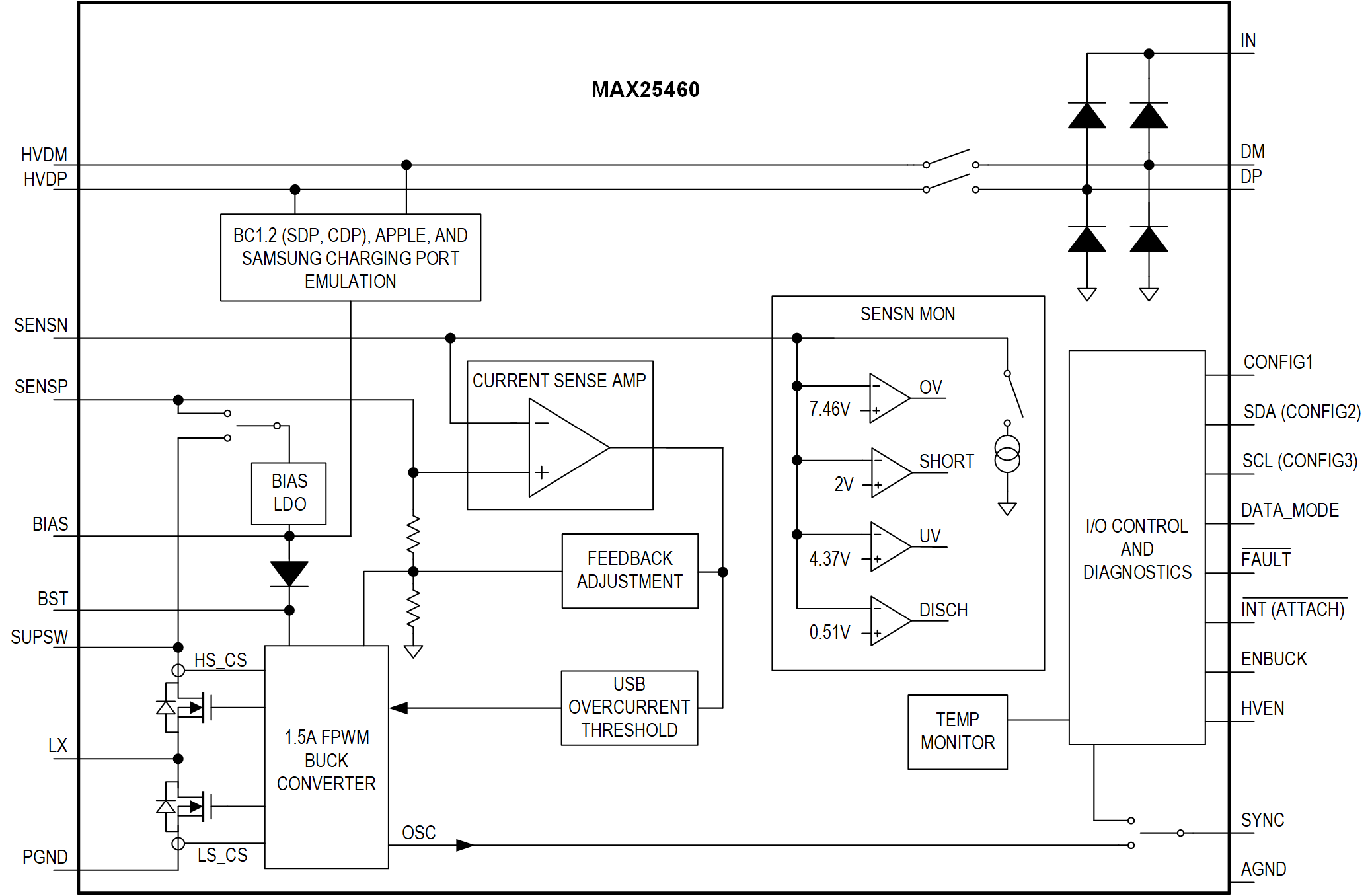

MAX25460 集成了 1.5A 汽车级高效降压转换器、USB BC1.2 主机充电器仿真器以及适合汽车 USB 2.0 主机应用的高带宽 USB 保护开关。该器件还包括一个 USB 负载电流检测放大器和一个可配置的反馈调节电路，可为汽车应用中常见的固定电缆中的压降提供自动 USB 电压补偿。通过结合使用固定内部峰值电流阈值和用户可配置的外部电流检测 USB 负载阈值来限制 USB 负载电流。
MAX25460 针对 2.2MHz 工作频率进行了优化，可根据应用要求优化效率、噪声和电路板空间。DC-DC 转换器集成了高侧 MOSFET，并使用低正向压降续流肖特基二极管进行整流。还有一个小型低侧 N 通道开关，可在轻负载下保持固定频率。该 IC 包括一个外部 SYNC 输入/输出，并且可以配置为扩频操作。MAX25460 为独立和监控应用提供灵活的配置以及先进的诊断选项。该器件可通过 I 2 C 总线使用外部编程电阻和/或内部 I2 C 寄存器进行编程。

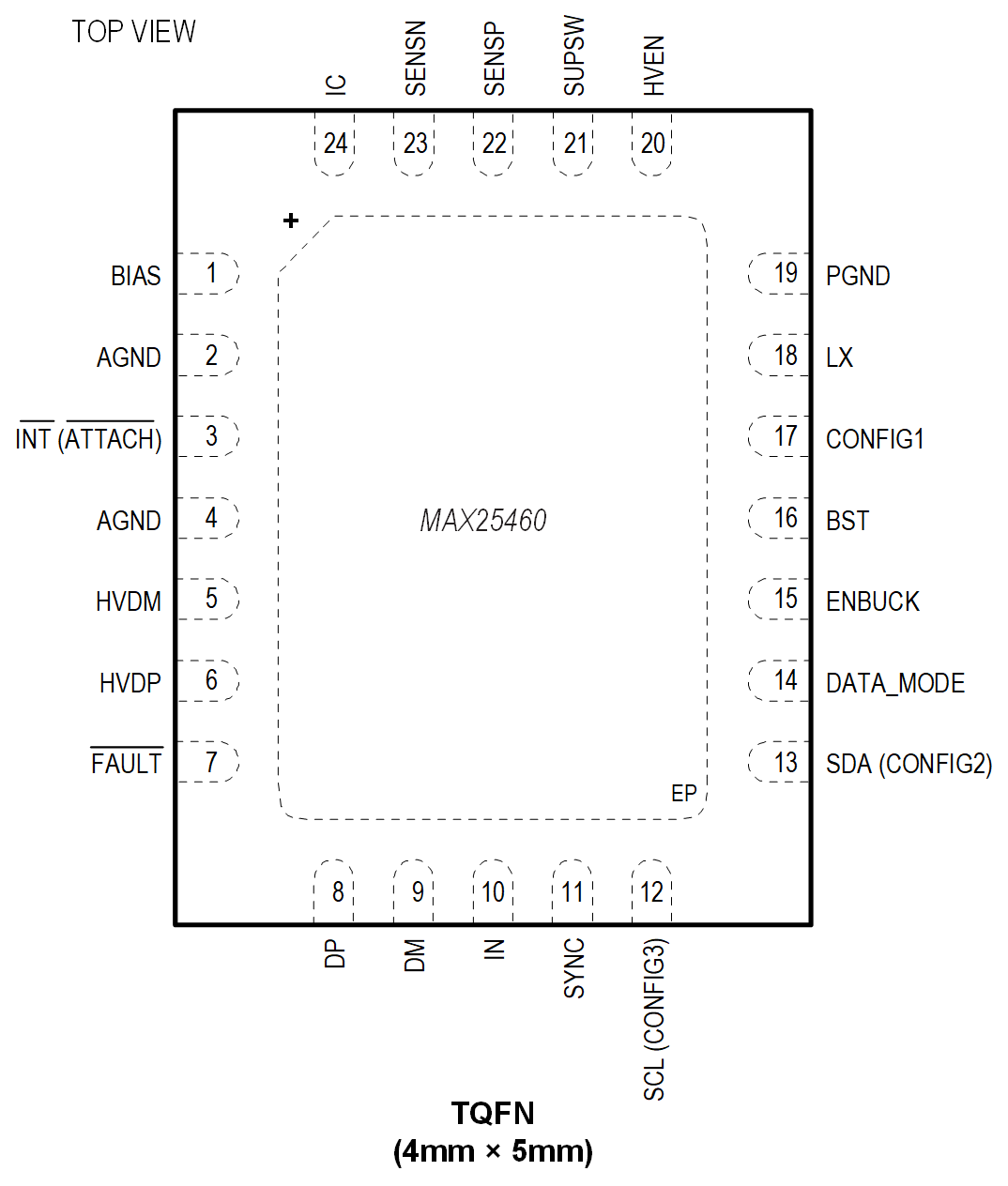

MAX25460 采用小型 4mm x 5mm 24 引脚 TQFN 封装，可充分减少所需的外部元件和布局面积。
应用
- 汽车收音机和导航
- 用于主机和集线器应用的 USB 端口
- 汽车连接/远程信息处理
