ADI亚德诺 MAX26404 产品介绍
2026-03-09
0次
特性
- Silent Switcher 转换器
- 实现紧凑、高效、低 EMI 解决方案
- 展频 (SSFM)
- 对称封装提供卓越的 EMI 性能
- 多功能，小尺寸
- 工作电压 VIN 范围为 3V 至 36V
- 跳跃模式下的静态电流为 10μA
- 集成 FET 的同步 DC-DC 转换器
- 400kHz 和 2.1MHz 固定频率选项
- 固定 2.5ms 内部软启动
- 0.8V 至 10V 可编程输出电压，或 3.3V 和 5.0V 固定输出电压
- 其他固定输出选项介于 2.9V 至 6V 之间（步长为 100mV）

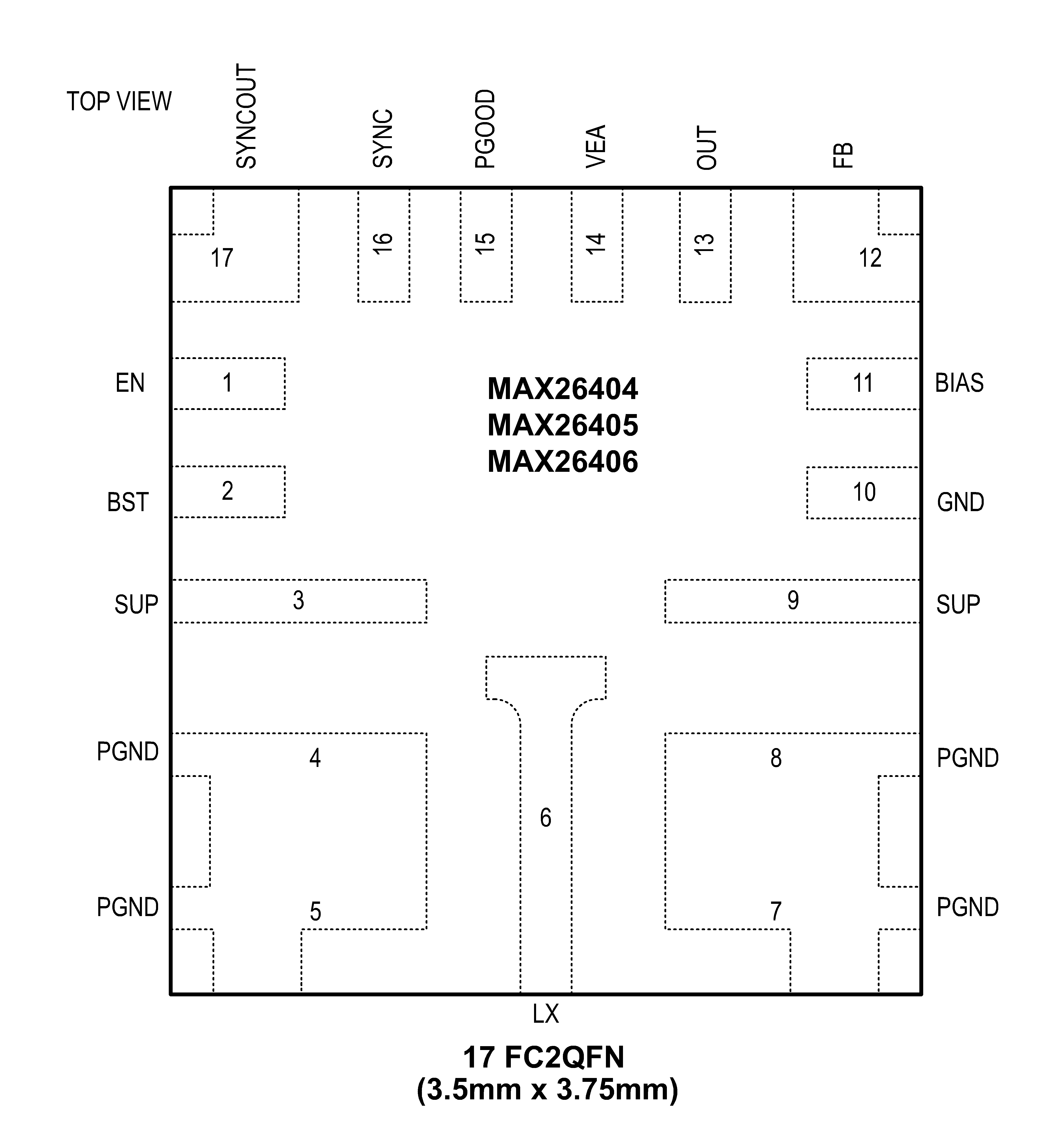

- 3.5mm x 3.75mm，17 引脚 FC2QFN
- 双相能力
- 可用于高功率设计的双相配置
- 通过共享 VEA 引脚动态均流
- 低 IQ 操作能力：双相
- 高精度
- 空载时 FPWM 模式下的输出电压精度为 ±1%
- 使用 PGOOD 进行精确输出电压监控
- 适用于环境
- 强制 PWM 和跳跃工作模式
- 具有低压差的 99% 占空比操作
- 过温和短路保护
- 工作温度范围为 –40°C 至 +125°C
产品详情和应用
MAX26404/MAX26405/MAX26406 IC 是微型、低电磁干扰 (EMI) 辐射、同步 Silent Switcher® 降压型转换器，带有集成高端和低端开关。该 IC 的设计输入电压范围为 3V 至 36V，可提供高达 6A 的电流。可以通过观察 PGOOD 信号来监控电压质量。MAX26404/MAX26405/MAX26406 可以 99% 的占空比低压差运行，是汽车和工业应用的理想选择。
MAX26404/MAX26405/MAX26406 提供 5V 和 3.3V 的可编程或固定输出电压。频率内部固定为 2.1MHz（或 400kHz），这允许使用较小的外部元件，减少输出纹波，并保证没有 AM 干扰。MAX26404/MAX26405/MAX26406 在轻负载时自动进入跳跃模式，空载时具有 10μA 的超低静态电流。该系列产品（包括 MAX26408/MAX26410）提供引脚对引脚兼容的产品，单相配置电流为 4A 至 10A，双相配置电流高达 20A。这些套件还针对双相运行进行了优化，具有非常高的均流精度。这些套件可定制有扩频调制，旨在最大限度地减少调制频率引起的 EMI 辐射。
MAX26404/MAX26405/MAX26406 采用小型 3.5mm x 3.75mm、17 引脚 FC2QFN 封装，仅需极少的外部元件。
应用
- 负载点电源
- 12V/24V 工业应用
- 电信、服务器和网络设备
