特性

• 宽输入范围：3.6V 至 20V
• 从 11V 至 18V 输入产生 5V/1.2A 输出
• 从 7.2V 至 18V 输入产生 5V/1A 输出
• 从 8.5V 至 12V 输入产生 3.3V/1.2A 输出
• 从 5.5V 至 12V 输入产生 3.3V/1A 输出
• 固定频率操作：2.2MHz
• 输出可调节到低至 780mV
• 具坚固的抗短路性能
• 采用纤巧型电容器和电感器
• 软启动
• 在内部进行补偿
• 低停机电流：<2μA
• 低 V_CESAT 开关：400mV (在 1A)

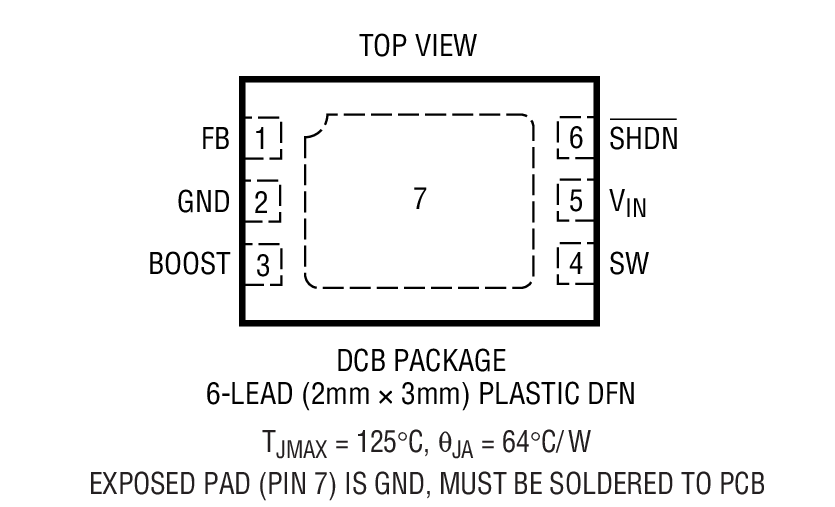

• 耐热性能增强型 2mm x 3mm 6 引脚 DFN 扁平封装



产品详情和应用

LT^®3503 是一款电流模式 PWM 降压型 DC/DC 转换器，该器件具有一个内部 1.45A电源开关。3.6V 至 20V 的宽工作输入电压范围使得 LT3503 非常适合对来自多种电源的功率进行调节。其高工作频率允许使用纤巧、低成本的电感器和陶瓷电容器，因而产生低的可预知输出纹波。

逐周期电流限制提供了针对短路输出的保护作用，而软启动功能则消除了启动期间的输入浪涌电流。低电流 (<2μA) 停机模式提供了输出断接，从而在电池供电型系统中实现了简易的电源管理。

• 汽车电池调节
• 工业控制电源
• 墙上变压器调节
• 分布式电源调节
• 电池供电型设备
