ADI亚德诺 LT3690 产品介绍
2026-03-09
0次
特性
- 宽输入范围：
- 工作电压范围为 3.9 V 至 36 V
- 过压锁定可保护电路不受 60 V 瞬变影响
- 最大输出电流 4 A
- 集成式 30 mΩ N 通道同步开关
- 低纹波 (<15 mVP-P) Burst Mode® 运行：12 VIN 至 3.3 VOUT 时 IQ = 70 µA
- 可编程输入欠压锁定
- 0.8 V 反馈基准电压
- 输出电压：0.8 V 至 20 V
- 可编程和可同步振荡器（170 kHz 至 1.5 MHz）
- 软启动和输出电压跟踪
- 短路可靠性
- 电源正常标记

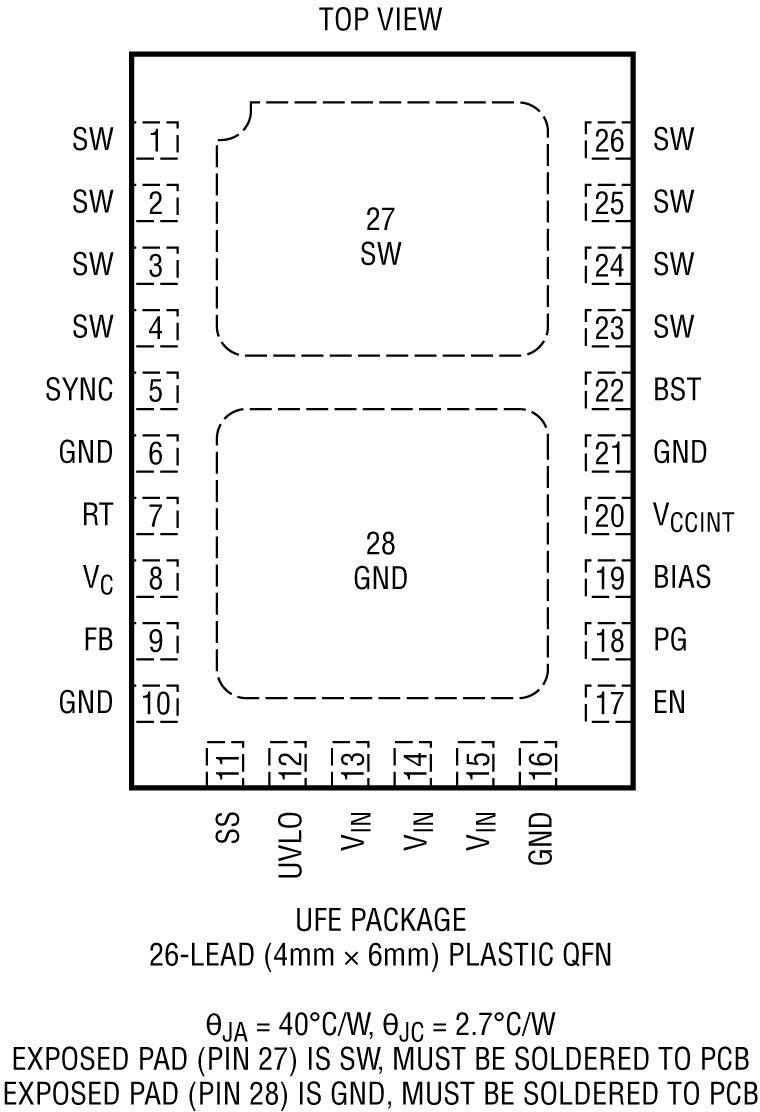

- 小巧的耐热性能增强型 4 mm × 6 mm QFN 封装
产品详情和应用
LT®3690是一款输入电压高达36 V的可调频率单芯片降压开关稳压器。套件上包含高效的90mΩ开关以及升压二极管和必要的振荡器、控制和逻辑电路。30mΩ的内部同步电源开关可提高效率，不再需要外部肖特基环流二极管。使用电流模式拓朴以实现快速瞬态响应和良好的环路稳定性。关断状态下，输入电流可降至1µA以下。在典型应用中，低纹波Burst Mode可在低输出电流时保持高效率，同时使输出纹波保持在15 mV以下。
LT3690的特性是运行可靠且易于配置。在UVLO引脚上使用电阻分压器可实现可编程的欠压锁定。当VOUT达到已编程输出电压的90% 时，将会指示电源正常标记。保护电路将会检测电源开关中的电流以防止LT3690发生短路情况。频率折返和热关断提供额外保护。LT3690采用4 mm × 6 mm QFN封装，具有裸露焊盘以实现低热阻。
应用
- 汽车系统
- 工业电源
- 分布式电源调节
