特性

• 符合严格的汽车质量要求和可靠性要求
  • 输入工作电压范围为2V至36V，支持冷启动操作
  • 耐受高达42V的输入瞬变电压
  • EN引脚兼容高达42V
  • 输入限流值：8.2A/10A（典型）
  • 固定和可调输出电压选项
  • -40°C至+125°C 1级汽车应用温度范围
• 通过AEC-Q100认证的高集成度和散热增强型封装可缩减BOM成本和电路板空间
  • 集成式FET H桥架构
  • 2.1MHz/400kHz/200kHz开关频率选项
  • 锁相环(PLL)频率同步

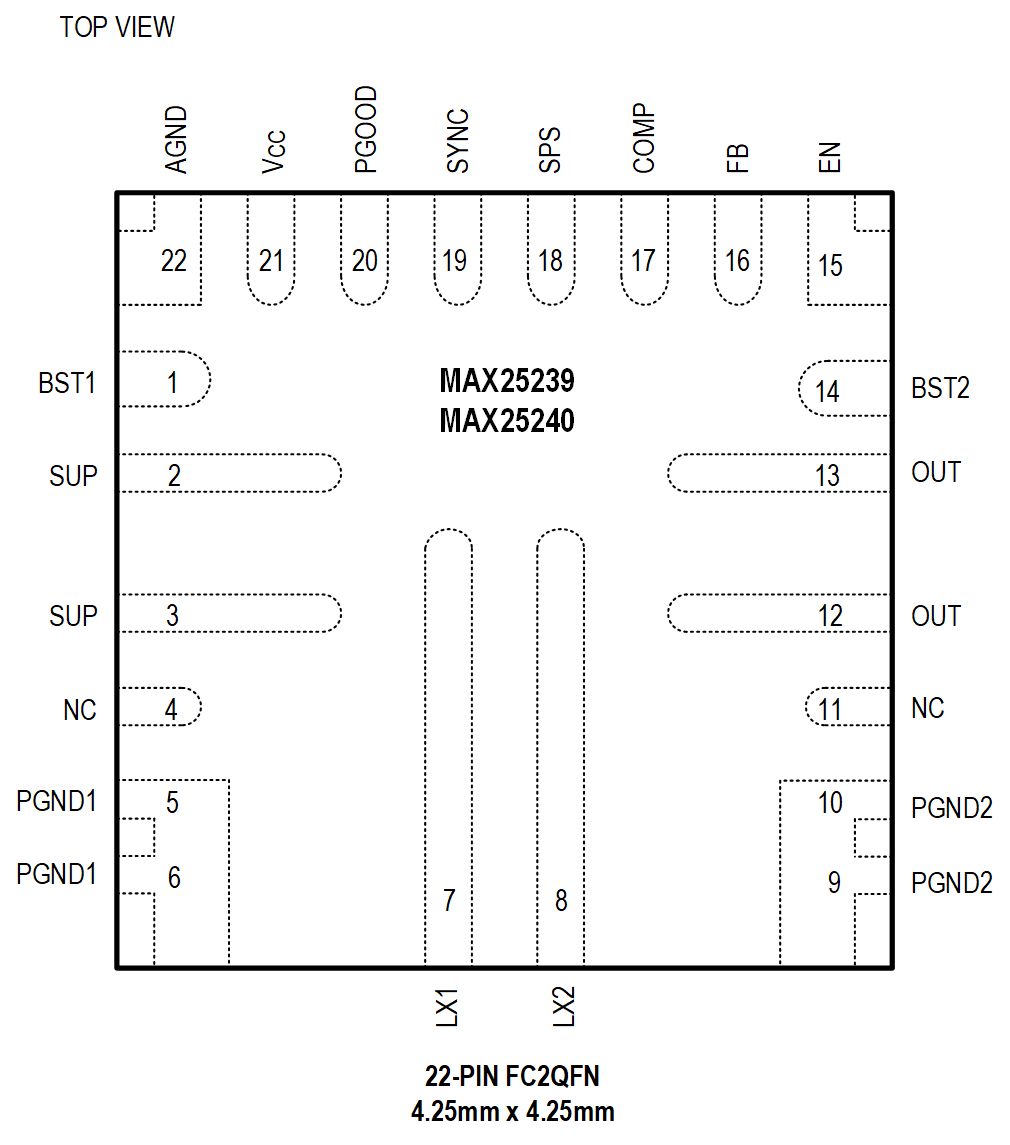

  • 采用散热增强型22引脚FC2QFN封装
• 低静态电流满足严格的OEM电流要求
  • 待机模式下的静态电流：95μA
  • 关断电流：10μA（最大值）
• 在开关频率下，EMI排放量降低
  • 通过SPS引脚启用/禁用扩频功能
• 保护功能可提高系统可靠性
  • 电源欠压保护和热保护
  • 提供输出PGOOD指示器、过压和短路保护

产品详情和应用

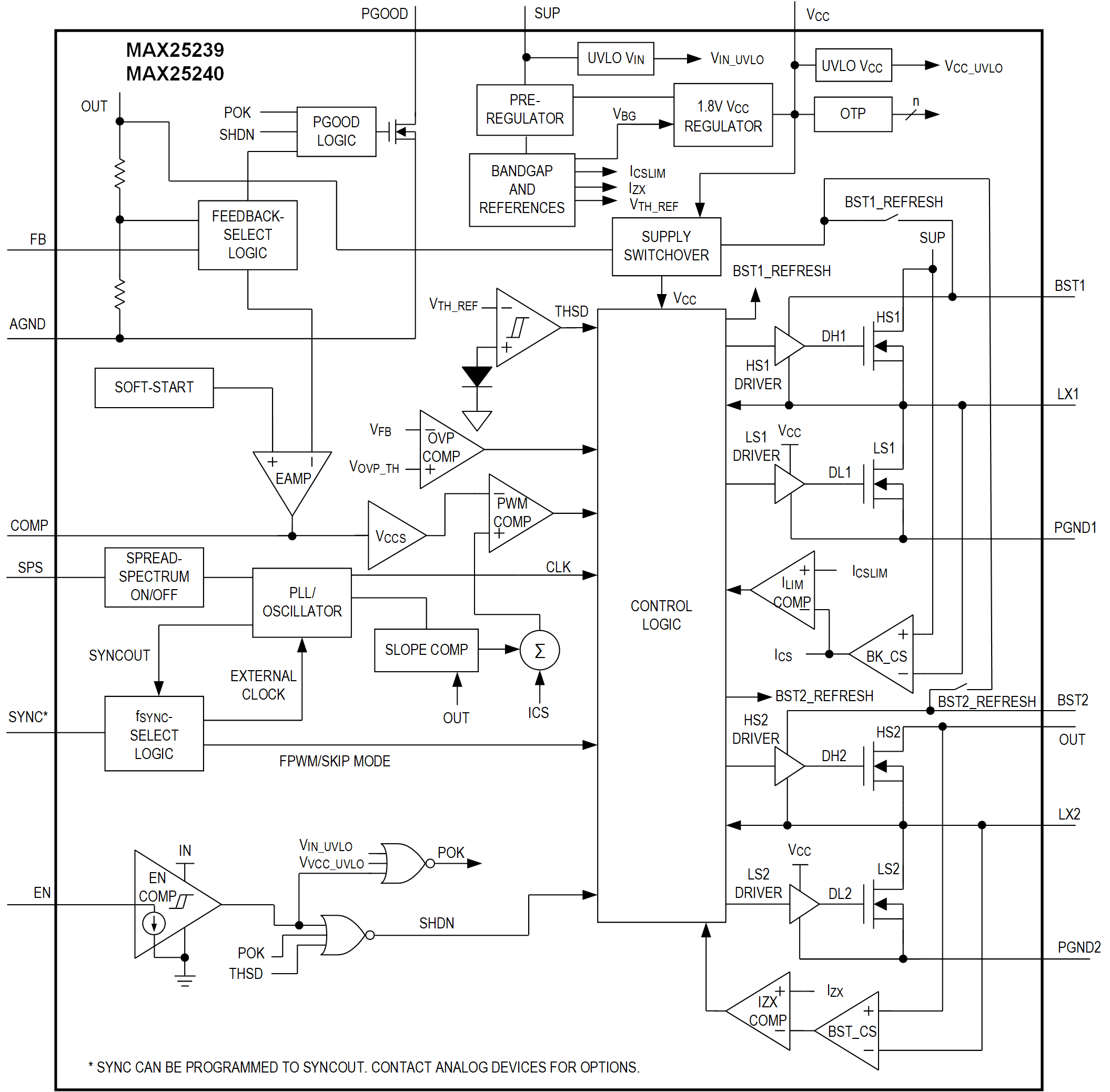

MAX25239/MAX25240是集成了H桥开关的小型、同步降压-升压转换器。这些IC提供固定输出调节电压和范围介于3V至20V之间的外部可调输出电压，输入电压可高于、低于或等于输出调节电压。该IC提供8.2A和10A的典型输入限流值选项，并可支持高达6A的连续负载电流，具体取决于输入-输出电压比和工作频率。它还支持2V至36V的宽输入电压范围。

MAX25239/MAX25240提供三个开关频率选项：2.1MHz、400kHz和200kHz。在2.1MHz的高开关频率下，所需外部元件数量少，输出纹波低，并保证无AM频段干扰，而400kHz或200kHz的开关频率有助于提高效率并缓解功耗问题。SYNC输入支持三种工作模式：静态电流超低的跳跃模式、强制固定频率PWM操作以及与外部时钟同步。该IC还提供扩频调制能力，以尽可能减少EMI干扰。

MAX25239/MAX25240具有电源状态(POK)指示器、欠压保护、过压保护、逐周期限流和热关断功能。这些IC采用小型4.25mm x 4.25mm x 0.75mm、22引脚FC2QFN封装。

应用

• ADAS ECU
• 车身电子设备
• 信息娱乐系统
• 负载点电源
• 启停系统
