特性

• 侧 1 输出符合 Intel移动式 VID 规范 (包括 5 位 DAC)
• 0.9V 至 2.0V 输出电压 (具 25mV/50mV步进)
• 两侧异相运行以较大限度减小 C_IN
• 精准型内部 0.8V ±1% 基准
• 两个独立的 PWM 控制器集成在一个封装中
• 全 N 沟道外部 MOSFET 架构
• 无外部电流检测电阻器
• 550kHz 开关频率较大限度减小了外部组件尺寸
• 非常快速瞬态响应
• 每个通道的输出电流高达 25A
• 低停机电流：< 100μA

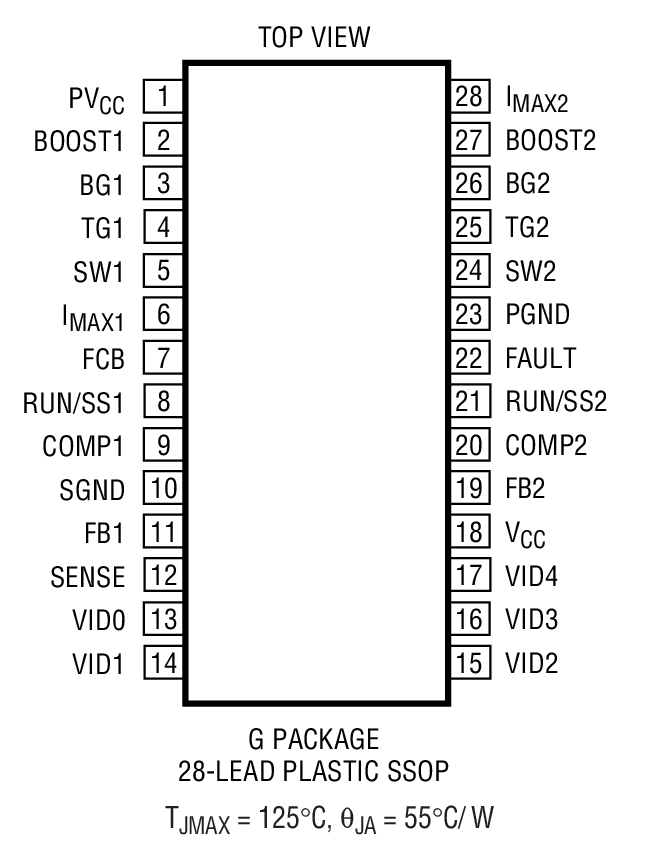

• 小外形 28 引脚 SSOP 封装



产品详情和应用

LTC^®1703 是一款专为高效率和低输入电压而优化的双通道开关稳压控制器。该器件包含两个完整、独立的片内开关稳压控制器。每个控制器设计成采用一种电压模式反馈、同步降压型配置来驱动一对外部 N 沟道 MOSFET 器件。LTC1703 在侧 1 上具有符合 Intel 移动式 VID 规范的数字输出电压调节功能。该器件采用一种恒定频率的真正 PWM 设计，开关频率为 550kHz，从而较大限度缩减了外部组件尺寸和成本，并优化了负载瞬态响应。当输出负载降低时，同步降压型架构自动地转至断续模式，并随后转入突发模式 (Burst Mode^®) 操作，因而能确保在很宽的负载电流范围内实现较大效率。

LTC1703 具有一个修整至 1% 的内置基准，并在转换器输出端上提供优于 1.5% 的调节准确度。一种可任选的闭锁 FAULT 模式可在输出升至高于预期电压达 15% 的情况下保护负载。每个通道可以单独地使能；当两个通道均被停用时，LTC1703 进入停机模式，电源电流降至低于 100μA。

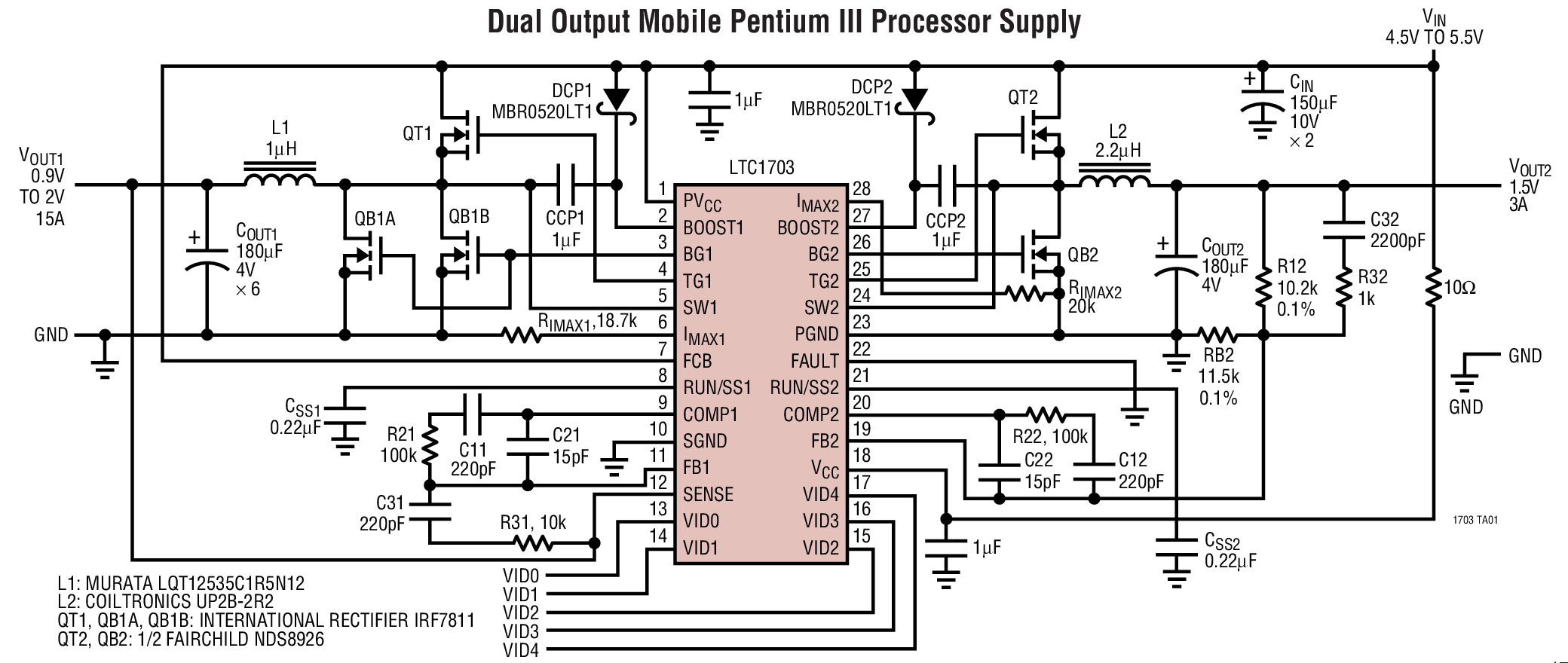

• 移动式 Pentium^® III 处理器系统
• 微处理器内核和 I/O 电源
• 多逻辑电源发生器
• 高效率电源转换
