ADI亚德诺_LTC3561A_产品介绍

ADI亚德诺 LTC3561A 产品介绍

2026-03-09 0次

特性

采用纤巧型电容器和电感器
高工作频率：高达 4MHz
低 R_DS(ON) 内部开关：0.15Ω

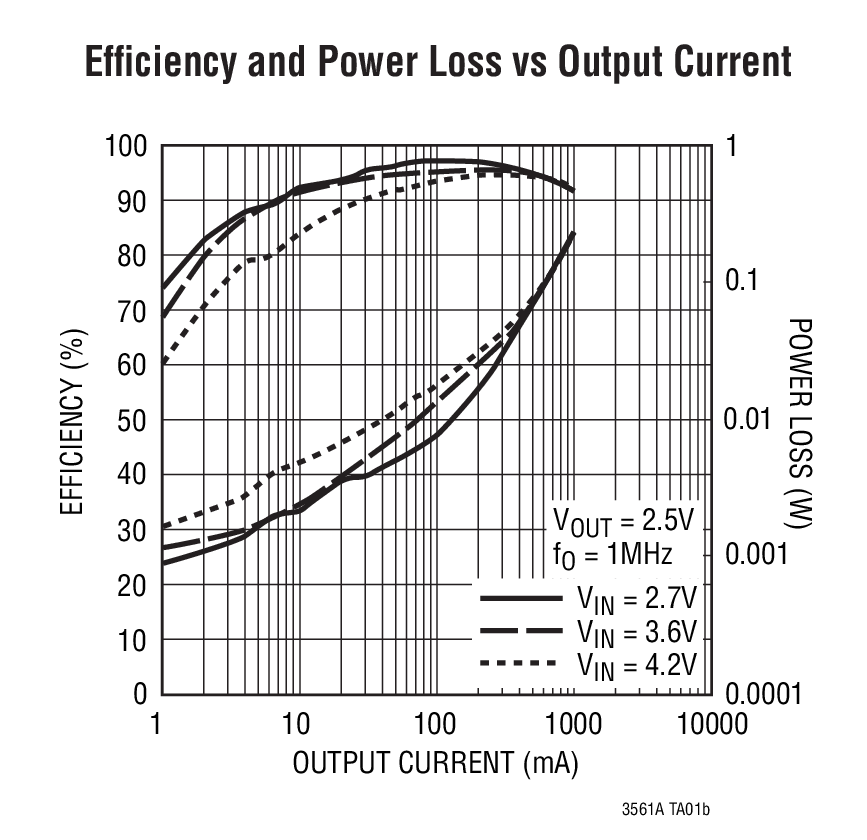

高效率：达 96%
可在使用陶瓷电容器时实现稳定
旨在实现卓越的电压和负载瞬态响应的电流模式操作
短路保护
低压差操作：100% 占空比
低停机电流：I_Q ≤ 1μA
低静态电流：330μA
输出电压范围从 0.8V 至 5V
V_IN：2.5V 至 5.5V

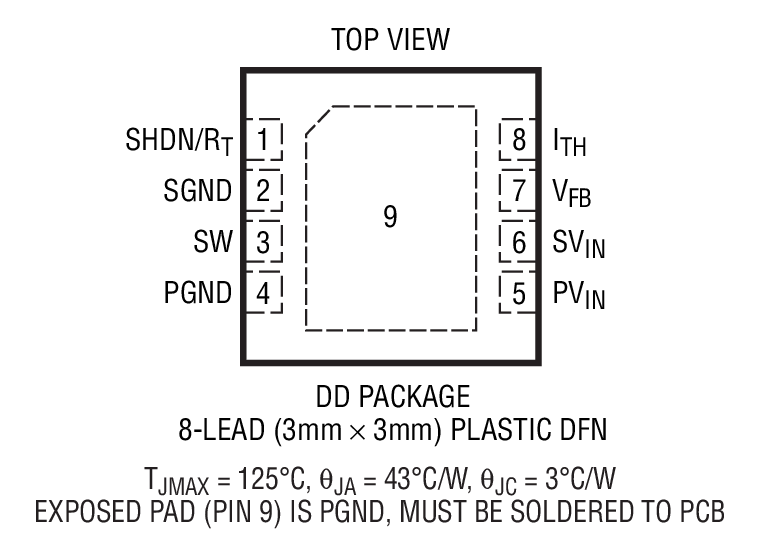

小外形 8 引脚 3mm x 3mm DFN 封装

产品详情和应用

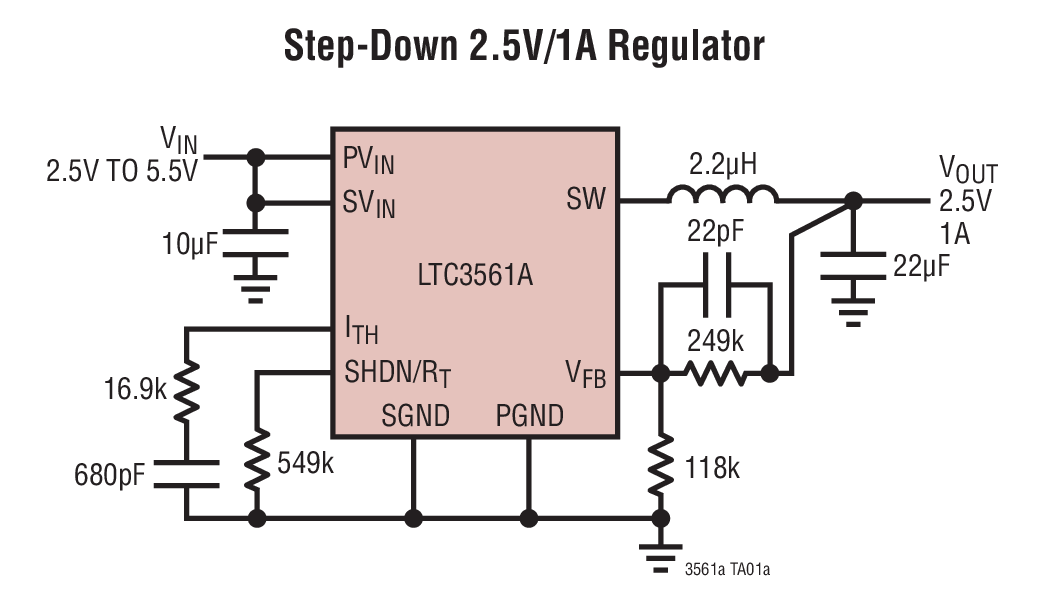

LTC^®3561A 是一款恒定频率、同步降压型 DC/DC 转换器。该器件是为中等功率的应用，工作输入电压范围为 2.5V 至 5.5V，并具有一个高达 4MHz 的用户可配置工作频率，因而允许使用纤巧、低成本的电容器以及高度 ≤1mm 的电感器。输出电压的可调范围为 0.8V 至 5.5V。内部同步电源开关提供了高效率。LTC3561A 的电流模式架构和外部补偿能够在一个宽的负载和输出电容值范围内优化瞬态响应。

为了进一步实现电池使用寿命的最大化，在压降时 (接近100% 占空比) 将 P 沟道 MOSFET 连续接通。在停机模式中，该器件的吸收电流 <1μA。

应用

笔记本电脑
数码相机
蜂窝电话
手持式仪器
板载电源
