特性

• 无需外部FET
• 主输出
  • 高达350mA（逻辑电源）
  • 固定3.3V或可调（2.5V至5.5V）
  • 提供同步整流以实现高效率（高达95%）
  • 300kHz（可同步范围：200kHz至400kHz）
  • 固定频率PWM操作
• 副边输出
  • 高达+28V或-28V（LCD偏置电源）
  • 可编程限流
• 输入电压范围：0.7V至5.5V
• 静态电流：20µA
• 关断电流：1µA
• 低电池电量比较器
• 小型16引脚QSOP封装

产品详情和应用

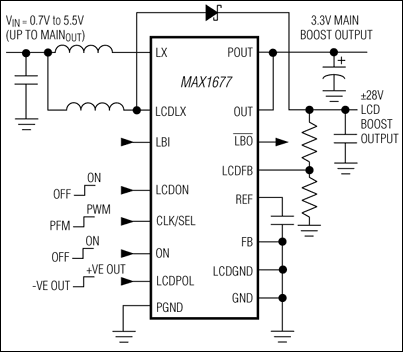

MAX1677是一款紧凑、高效、双输出升压转换器，适用于需要两个稳压电源的便携式设备，通常用于逻辑电路和液晶显示器(LCD)。MAX1677可在低至0.7V的输入电压下工作，因此可接受1-3节碱性、镍镉或镍氢电池以及1节锂离子电池。该器件不需要外部FET，并且可以在仅消耗20µA的情况下保持稳压，因此非常适合用于以低电流“睡眠”状态运行的手持笔输入和PDA设备。

MAX1677的主稳压器在3.3V工厂预设输出或2.5V至5.5V可调输出下提供高达350mA的电流。片上同步整流技术提供高达95%的效率。300kHz（或外部提供时钟的）脉冲宽度调制(PWM)操作特别适合需要低噪声的应用，例如具有无线功能的应用。原边转换器还具有引脚可选的脉冲频率调制(PFM)操作，电流消耗仅为20µA。1µA关断状态也进一步减少了电池消耗。

MAX1677的副边升压转换器提供高达+28V或-28V的电压，用于LCD偏置电源、变容二极管调谐或其他高电压、低电流功能。MAX1677的其他特性包括为两个稳压器供精密基准电压源、逻辑控制输入，以及用于低电池电量检测或复位功能的非专用比较器。MAX1677采用Maxim的紧凑型16引脚QSOP封装，占用的空间不超过标准SO-8封装。

应用

• 手持式终端
• PDA
• 便携式仪表
• 便携电话
