ADI亚德诺 MAX26403 产品介绍
2026-03-09
0次
特性
- Silent Switcher
- 实现紧凑、高效、低 EMI 解决方案
- 展频 (SSFM)
- 对称封装提供卓越的电磁干扰 (EMI) 性能
- 多功能，小尺寸
- 工作输入电压范围：3V 至 36V
- 具有集成场效应晶体管 (FET) 的同步 DC-DC 转换器，高达 2.5A/3.5A
- 跳跃模式下的静态电流为 10μA
- 开关频率为 3MHz/2.1MHz/400kHz
- 扩频选项
- 固定 2.5ms 内部软启动
- 提供可编程 0.8V 至 12V 输出电压范围或固定 5V/3.3V 选项
- 具有低压差的 99% 占空比操作
- 安全关键应用中具有高精度
- MAXQ 电源架构
- 强制 PWM 模式下输出电压精度为 ±1.5%
- 完全可编程欠压锁定（UVLO）阈值的精确使能阈值
- 准确的窗口 PGOOD
- 适用于环境
- 平均电流模式、强制 PWM 和跳跃操作
- 过热、过压 (OV) 和短路保护
- 3mm x 3mm FC2QFN
- 工作温度范围为 –40°C 至 +125°C
产品详情和应用

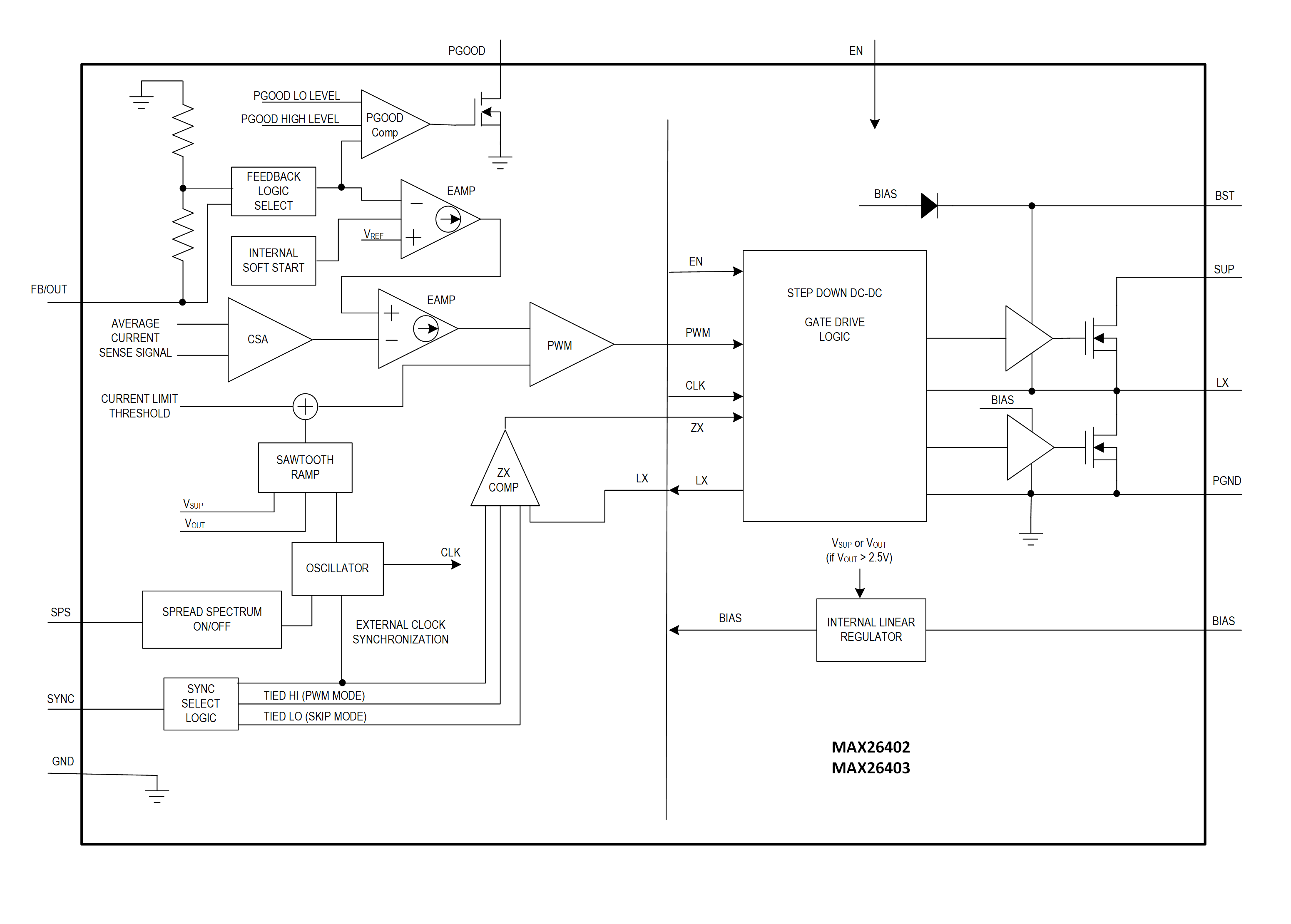

MAX26402/MAX26403 IC 是微型、低电磁干扰 (EMI) 辐射、同步 Silent Switcher® 降压型转换器，带有集成高端和低端开关。MAX26402/MAX26403 在 3V 至 36V 的宽输入电压范围内可提供高达 2.5A/3.5A 的电流。可以通过观察电源良好（PGOOD）信号来监控电压质量。该 IC 可以在 99% 占空比低压差下运行，非常适合工业应用。
MAX26402/MAX26403 提供外部可编程或内部固定的 5V 和 3.3V 输出电压。提供 3MHz/2.1MHz/400kHz 固定内部频率选项，可使用较小的外部元件并降低输出纹波，同时保证无调幅 (AM) 干扰。
当 SYNC 为低电平时，MAX26402/MAX26403 在轻加载时自动进入跳跃模式，空载时具有 10μA 的超低静态电流。还提供引脚可选的强制脉冲宽度调制 (PWM) 模式，有助于提高 EMI 性能。这些套件具有扩频调制选项，旨在最大限度地减少调制频率引起的 EMI 辐射。
该器件采用 MAXQ® 电源架构，提供精密的瞬态性能和相位裕度。这样可以获得最大功率、性能和精度，同时最小化任何特定应用的系统成本。

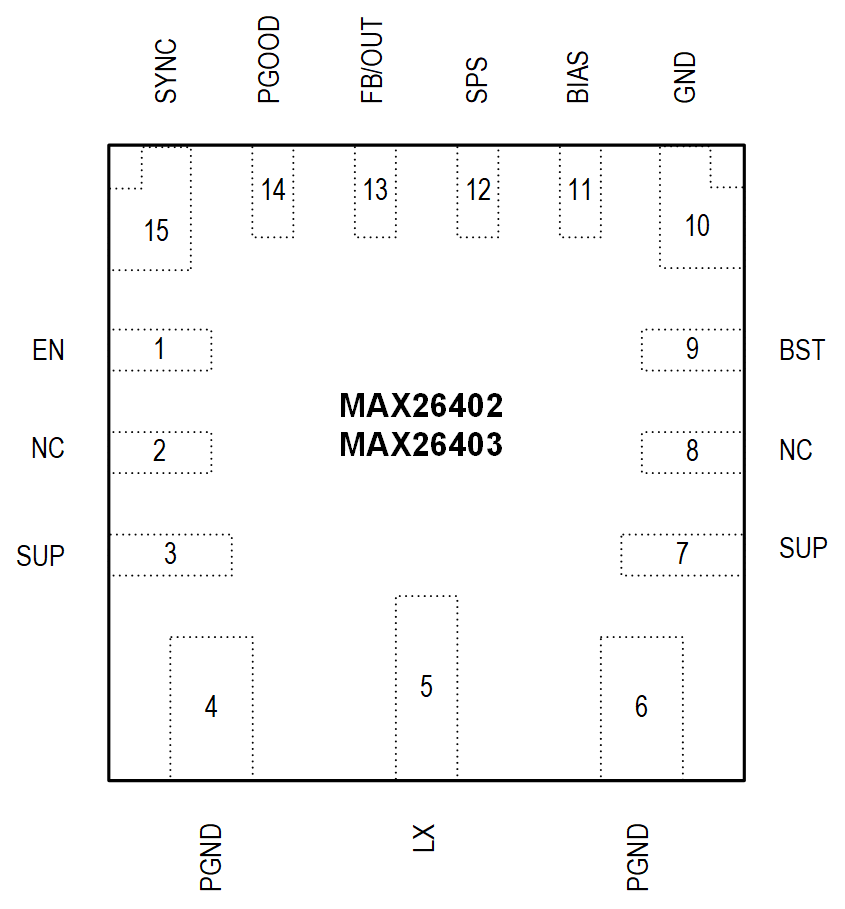

MAX26402/MAX26403 采用小型 3mm x 3mm FC2QFN 封装，使用极少的外部元件。
应用
- 负载点电源
- 12V/24V 工业应用
- 电信、服务器和网络设备
