ADI亚德诺 VT1697SB 产品介绍

2026-03-09 0次

特性

较高的每相电流能力
150A VR的尺寸< 1600mm²
通过主控制器IC SMBus进行精准的温度监控和报告
使用主控制器IC准确报告每相电流
顶部散热有助于改善向环境散热的效果
提供UVLO/OVLO、自举电压UVLO、VX短路保护
过流保护
过温保护——快速关断
开关频率范围：300KHz-1.3MHz
兼容耦合电感

产品详情和应用

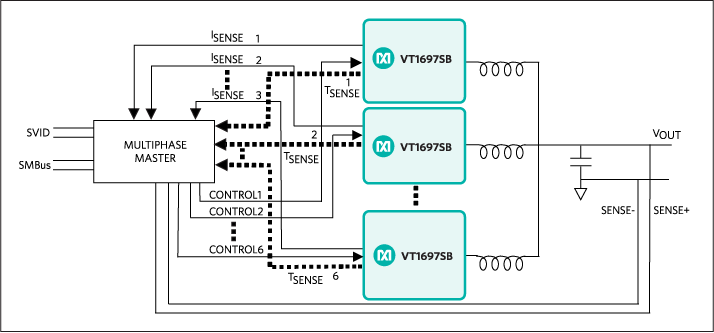

VT1697SB是一款功能丰富的智能从器件IC，旨在与Maxim第七代主器件配合使用，以实现高密度多相稳压器。多达六个智能从器件IC加上一个主器件IC构成一个紧凑的同步降压转换器，其中包括通过SMBus/PMBus提供准确的单相电流和温度报告。该智能从器件包括针对过温、VS短路、所有电源UVLO故障和主电源OVLO故障的保护电路。如果检测到故障，从器件IC将立即关断并向主器件IC发送故障信号。

单芯片集成和先进的封装技术支持实用的每相高开关频率，与替代实施方式相比，损耗明显降低。智能从器件可支持切相和DCM模式，以优化各种负载电流下的效率。较高的每相电流能力和低C_OUT设计可实现相数更少、尺寸更小的设计。

VT1697SB采用QFN封装，带裸露的顶部散热焊盘。顶部散热有助于改善向环境散热的效果，并降低PC板和元件的温度。

应用

大电流稳压器
微处理器：32位和64位I/A RISC架构
存储器
网络ASIC
图形处理器
