ADI亚德诺 LT3741 产品介绍

2026-03-09 0次

特性

控制引脚提供已调输出电流的准确控制
±1.5% 电压调节准确度
±6% 电流调节准确度
6V 至 36V 输入电压范围
宽输出电压范围高达 (V_IN – 2V)
平均电流模式控制
<1μA 停机电流
效率高达 94%
提供负载电流热控制的额外引脚

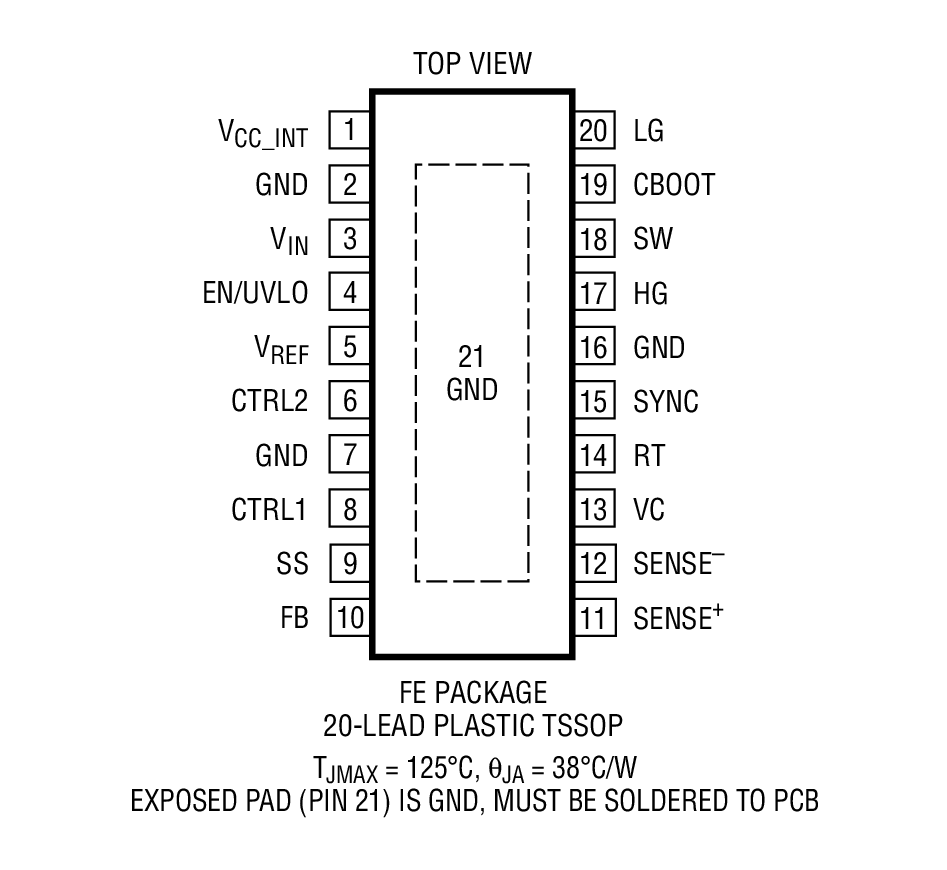

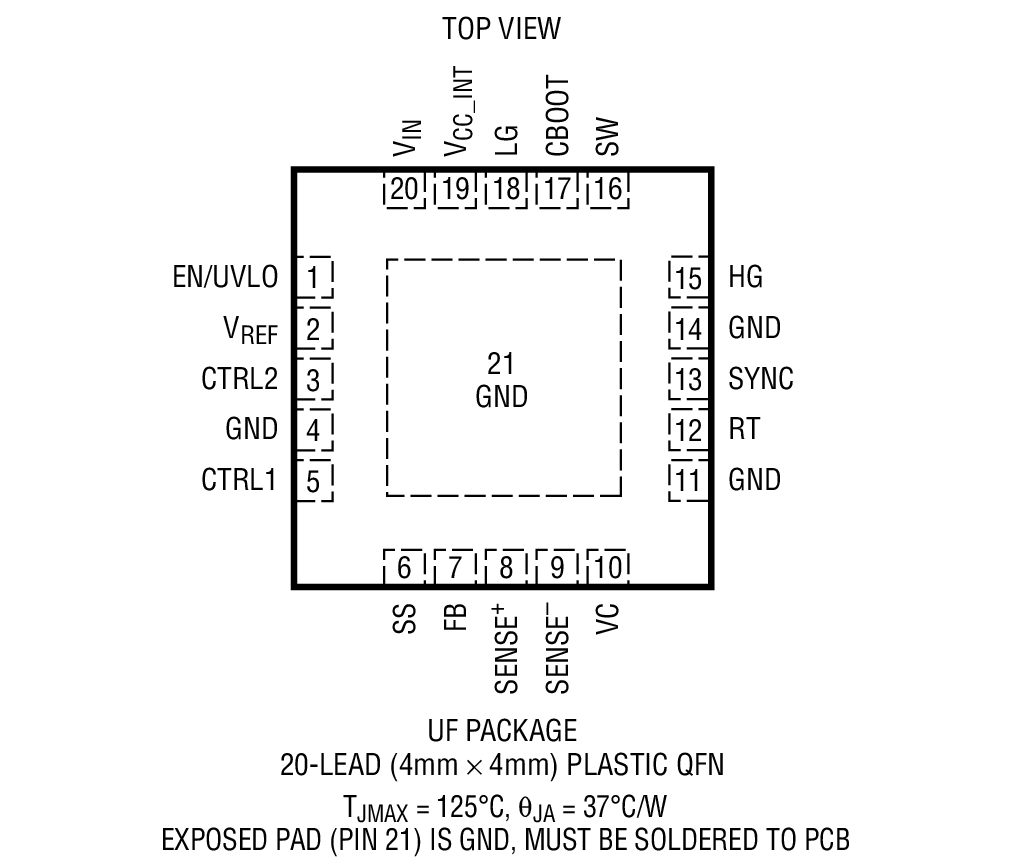

耐热性能增强型 4mm x 4mm QFN 封装和 20 引脚 FE 封装

产品详情和应用

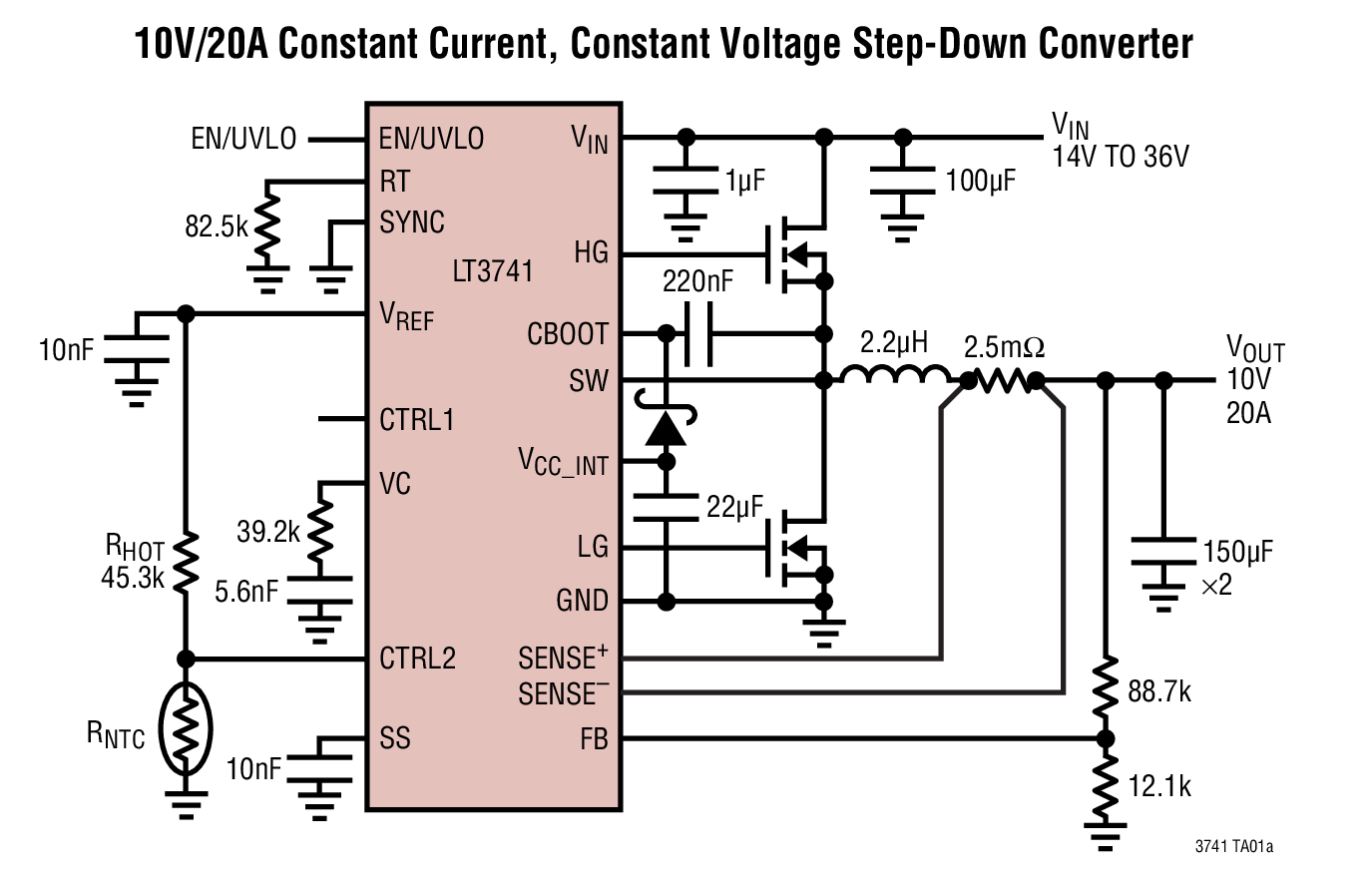

LT^®3741 和 LT3741-1 是固定频率同步降压型 DC/DC 控制器，专为准确地调节高达 20A 的输出电流而设计。平均电流模式控制器将在一个 0V 至 (V_IN – 2V) 的宽输出电压范围内保持电感器电流调节作用。已调电流由 CTRL 引脚上的一个模拟电压和一个外部检测电阻器来设定。LT3741 运用了一种独特的拓扑结构，因而能够供应和吸收电流。如果不需要吸收电流或者面对的是并联应用，则可使用 LT3741-1。已调电压和过压保护功能电路利用一个连接在输出端和 FB 引脚之间的分压器来设定。这两款器件提供了软起动功能，以在启动期间实现已调电流的逐步增加。开关频率可通过 RT 引脚上的一个外部电阻器或利用 SYNC 引脚和一个外部时钟信号在 200kHz 至 1MHz 的范围内进行设置。

其他特点包括一个供 CTRL 引脚使用的准确外部基准电压、一个准确的 UVLO/EN 引脚 (负责提供可编程 UVLO 迟滞) 和热停机功能。

Applications

通用型工业
超级电容器充电
需要极度严格的短路保护和 / 或准确输出电流限值的应用

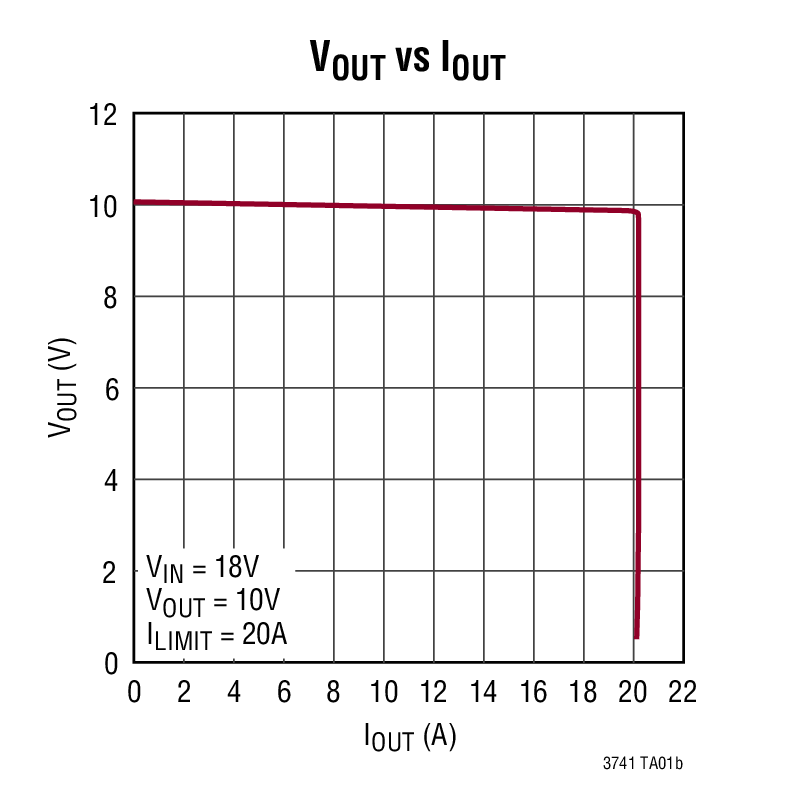

恒定电流或恒定电压源
