• 多相 (PolyPhase^®) 控制器降低了输入和输出电容及电源所导致的噪声
• 宽 V_IN 范围：工作时为 4.5V 至 38V
• ±0.75%、0.6V 基准电压准确度

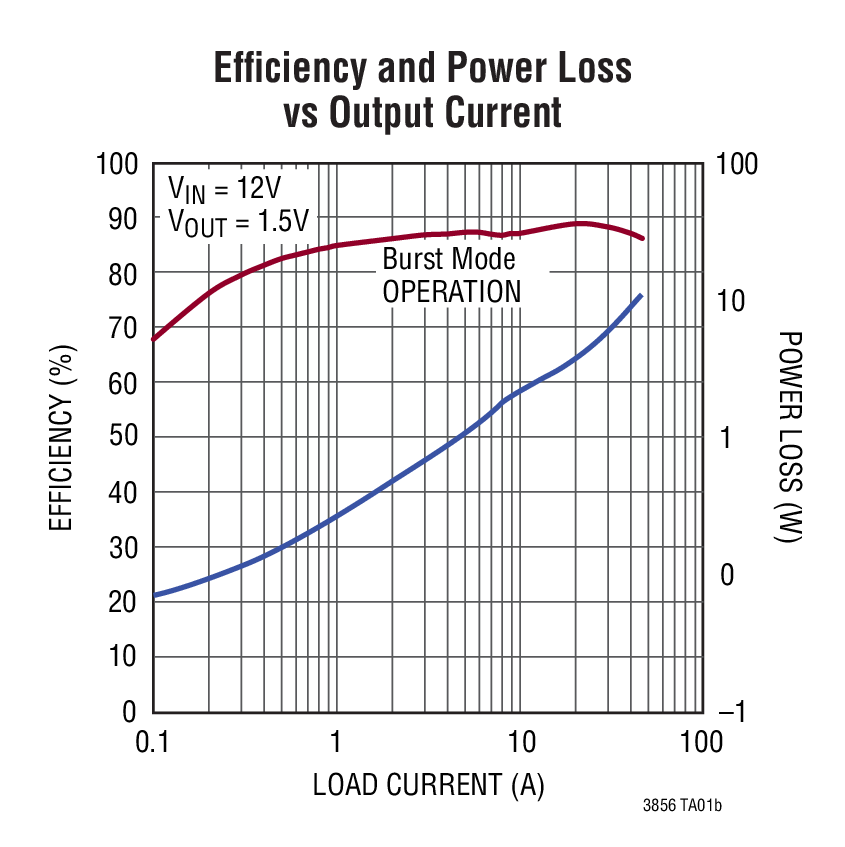

• 高效率：达 95%
• 旨在实现较高轻负载效率的突发模式 (Burst Mode^®) 操作或逐级递减 (Stage Shedding™)
• 有源电压定位 (AVP)
• R_SENSE 或 DCR 电流检测
• 可编程 DCR 温度补偿
• 可锁相固定频率：250kHz 至 770kHz
• 真正的远端采样差分放大器
• 双路 N 沟道 MOSFET 同步驱动
• V_OUT 范围：0.6V 至 5V (未采用差分放大器)
• V_OUT 范围：0.6V 至 3.3V (采用差分放大器)
• 可调软起动或 V_OUT 跟踪功能
• 可堆叠以执行多达 12 相操作

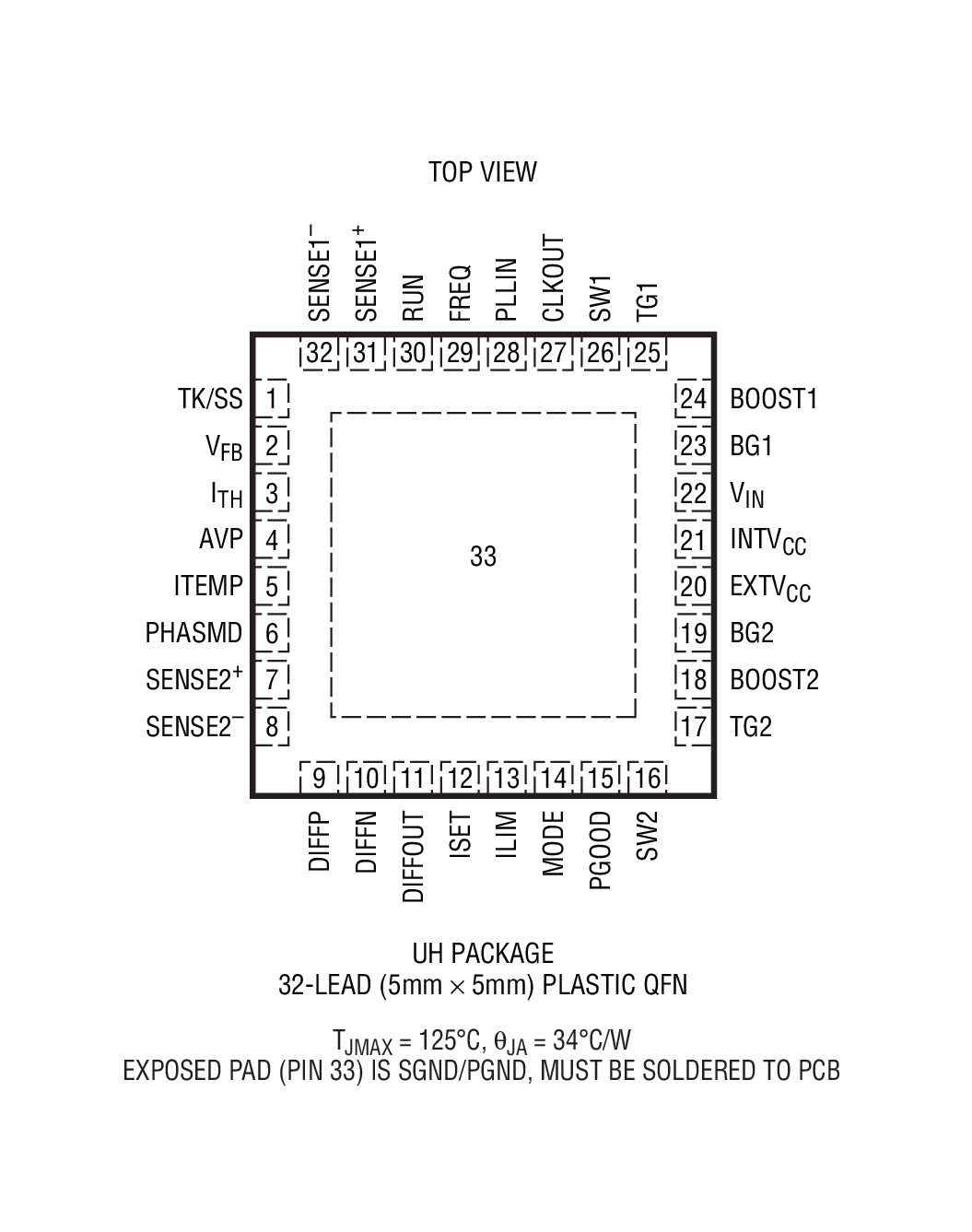

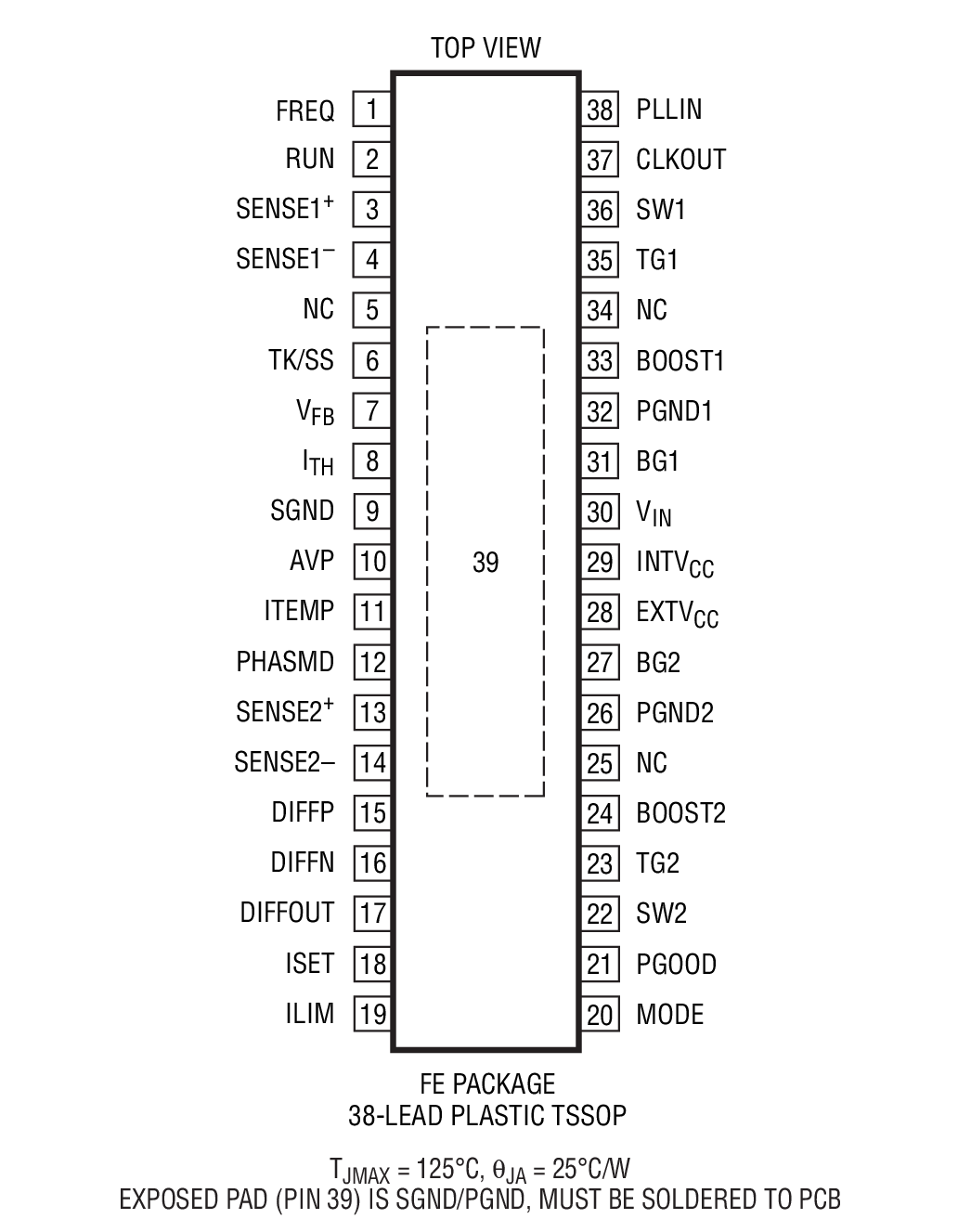

• 32 引脚 (5mm x 5mm) QFN 封装和 38 引脚 TSSOP 封装

产品详情和应用

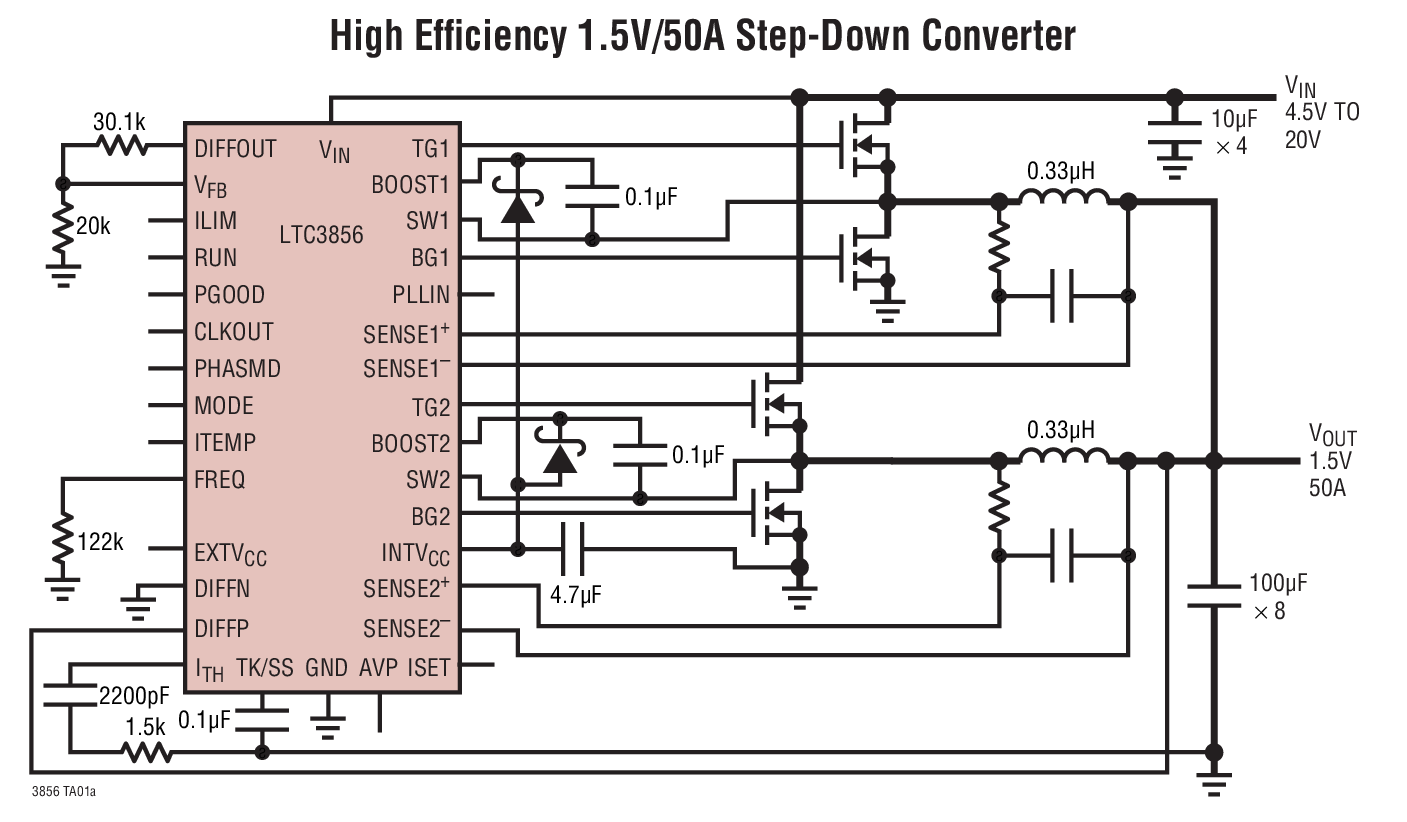

LTC^®3856 是一款单路输出、双通道、多相、同步降压型 DC/DC 控制器，用于驱动全 N 沟道功率 MOSFET 级。该器件内置了一个高速差分放大器，负责执行远端输出电压检测。通过使两个控制器输出级异相运作，较大限度地降低了功率损失和电源噪声，并能够实现多达 12 相的操作。

LTC3856 通过检测输出电感器 (DCR) 两端的电压降或使用一个检测电阻器来监视输出电流。DCR 温度补偿在宽广的温度范围内保持了一个准确的电流检测门限。一种恒定频率、电流模式架构可提供一个高达 770kHz 的可锁相频率。

4.5V 至 38V 的宽输入电源范围涵盖了大多数中间总线电压和电池化学组成。该器件可支持突发模式操作、连续或逐级递减模式。由两个通道所共用的一个 TK/SS 引脚在软启动期间使输出电压斜坡上升。

• 电信和数据通信系统
• 工业和医疗仪器
• DC 功率分配系统
• 计算机系统
