特性

• 宽输入电压范围

  • LT1940：3.6V 至 25V
  • LT1940L：3.6V 至 7V
• 两个 1.4A 输出开关稳压器和内部电源开关
• 1.1MHz 恒定开关频率
• 反相开关操作减小了纹波
• 独立的停机/软起动引脚
• 独立的电源良好指示器实现了电源排序的简易化
• 采用小型电感器和陶瓷电容器

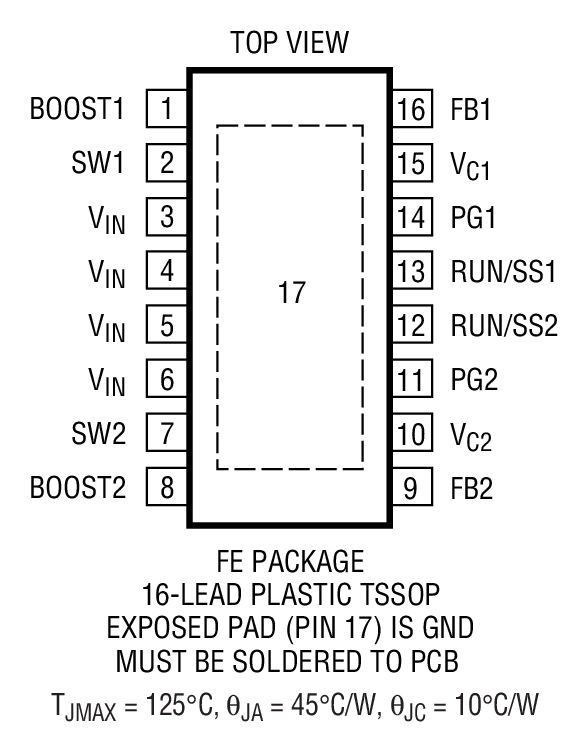

• 紧凑的 16 引脚热增强型 TSSOP 表面安装型封装

产品详情和应用

LT^®1940 是一款具有内部 2A 电源开关的双信道电流模式 PWM 降压型 DC/DC 转换器。两个转换器均同步至一个 1.1MHz 振荡器并反相运行，从而减小了输入纹波电流。输出电压由外部电阻分压器来设定，而且每个稳压器都具有独立的停机和软起动电路。每个稳压器都会在其输出处于稳定状态时产生一个电源良好信号，从而简化了电源排序以及与微控制器和 DSP 的连接。

LT1940 的 1.1MHz 开关频率允许采用小型电感器和电容器，从而实现了一个外形尺寸非常小的1.4A 双输出解决方案。恒定频率与陶瓷电容器相结合产生了很低的可预测输出纹波电压。凭借其 3.6V 至 25V 的宽输入范围，LT1940 可用于对各种电源 (从 4 节电池和 5V 逻辑电源到未稳压的交流变压器、铅酸蓄电池和分布式电源) 进行稳压。LT1940L 以 5V 稳压电源为工作电源。电流模式 PWM 架构利用简单的补偿组件和逐个周期电流限制提供了快速瞬态响应。频率折返和热停机提供了额外的保护作用。

• 磁盘驱动器
• DSP 电源
• 交流变压器稳压
• 分布式电源稳压
• DSL 调制解调器
• 电缆调制解调器
